L 600 Diffuses Licht LGS
Art.-Nr. 22822
L<3000 cd/m² 65°
Mittlere Leuchtdichte <3000 cd/m² bei Radialwinkel >65°.
Mikroprismatische Abdeckung (LGS) aus transparentem Polymethylmethacrylat (PMMA), mehrlinsenförmige Außenoberfläche, mit Blendschutz.
Innenfilter aus opalem Polycarbonat (PC) für gleichmäßige Lichtverteilung.
L 600 596x596 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22821
L 600 28W/840 DALI LGS 596x596
32,5
3978
4000
>80
596x596x95
65
22839
L 600 35W/940 DALI LGS 596x596
39
3978
4000
>90
596x596x95
65
22822
L 600 42W/840 DALI LGS 596x596
45
5776
4000
>80
596x596x95
65
22840
L 600 52W/940 DALI LGS 596x596
55,5
5843
4000
>90
596x596x95
65
22823
L 600 63W/840 DALI LGS 596x596
71
8000
4000
>80
596x596x95
65
22841
L 600 75W/940 DALI LGS 596x596
81,5
7936
4000
>90
596x596x95
65
L 600 596x596 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22830
L 600 28W/840 DALI EP LGS 596x596
33,5
3978
4000
>80
596x596x95
65
22848
L 600 35W/940 DALI EP LGS 596x596
40
3978
4000
>90
596x596x95
65
22831
L 600 42W/840 DALI EP LGS 596x596
46
5776
4000
>80
596x596x95
65
22849
L 600 52W/940 DALI EP LGS 596x596
56,5
5843
4000
>90
596x596x95
65
22832
L 600 63W/840 DALI EP LGS 596x596
72
8000
4000
>80
596x596x95
65
22850
L 600 75W/940 DALI EP LGS 596x596
82,5
7936
4000
>90
596x596x95
65
L 600 599x599 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22824
L 600 28W/840 DALI LGS 599x599
32,5
3978
4000
>80
599x599x95
65
22842
L 600 35W/940 DALI LGS 599x599
39
3978
4000
>90
599x599x95
65
22825
L 600 42W/840 DALI LGS 599x599
45
5776
4000
>80
599x599x95
65
22843
L 600 52W/940 DALI LGS 599x599
55,5
5843
4000
>90
599x599x95
65
22826
L 600 63W/840 DALI LGS 599x599
71
8000
4000
>80
599x599x95
65
22844
L 600 75W/940 DALI LGS 599x599
81,5
7936
4000
>90
599x599x95
65
L 600 599x599 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22833
L 600 28W/840 DALI EP LGS 599x599
33,5
3978
4000
>80
599x599x95
65
22851
L 600 35W/940 DALI EP LGS 599x599
40
3978
4000
>90
599x599x95
65
22834
L 600 42W/840 DALI EP LGS 599x599
46
5776
4000
>80
599x599x95
65
22852
L 600 52W/940 DALI EP LGS 599x599
56,5
5843
4000
>90
599x599x95
65
22835
L 600 63W/840 DALI EP LGS 599x599
72
8000
4000
>80
599x599x95
65
22853
L 600 75W/940 DALI EP LGS 599x599
82,5
7936
4000
>90
599x599x95
65
L 600 621x621 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22827
L 600 28W/840 DALI LGS 621x621
32,5
3978
4000
>80
621x621x95
65
22845
L 600 35W/940 DALI LGS 621x621
39
3978
4000
>90
621x621x95
65
22828
L 600 42W/840 DALI LGS 621x621
45
5776
4000
>80
621x621x95
65
22846
L 600 52W/940 DALI LGS 621x621
55,5
5843
4000
>90
621x621x95
65
22829
L 600 63W/840 DALI LGS 621x621
71
8000
4000
>80
621x621x95
65
22847
L 600 75W/940 DALI LGS 621x621
81,5
7936
4000
>90
621x621x95
65
L 600 621x621 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22836
L 600 28W/840 DALI EP LGS 621x621
33,5
3978
4000
>80
621x621x95
65
22854
L 600 35W/940 DALI EP LGS 621x621
40
3978
4000
>90
621x621x95
65
22837
L 600 42W/840 DALI EP LGS 621x621
46
5776
4000
>80
621x621x95
65
22855
L 600 52W/940 DALI EP LGS 621x621
56,5
5843
4000
>90
621x621x95
65
22838
L 600 63W/840 DALI EP LGS 621x621
72
8000
4000
>80
621x621x95
65
22856
L 600 75W/940 DALI EP LGS 621x621
82,5
7936
4000
>90
621x621x95
65
L 600 Diffuses Licht VS
Art.-Nr. 22858
L<3000 cd/m² 65°
Mittlere Leuchtdichte <3000 cd/m² bei Radialwinkel >65°.
Mikroprismatische ESG‑Abdeckung (VS), gehärtet, nicht brennbar, blendfrei, Stärke 4 mm.
Innenfilter aus opalem Polycarbonat (PC) für gleichmäßige Lichtverteilung.
L 600 596x596 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22857
L 600 28W/840 DALI VS 596x596
32,5
3863
4000
>80
596x596x95
65
22875
L 600 35W/940 DALI VS 596x596
39
3863
4000
>90
596x596x95
65
22858
L 600 42W/840 DALI VS 596x596
45
5612
4000
>80
596x596x95
65
22876
L 600 52W/940 DALI VS 596x596
55,5
5677
4000
>90
596x596x95
65
22859
L 600 63W/840 DALI VS 596x596
71
7785
4000
>80
596x596x95
65
22877
L 600 75W/940 DALI VS 596x596
81,5
7724
4000
>90
596x596x95
65
L 600 596x596 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22866
L 600 28W/840 DALI EP VS 596x596
33,5
3863
4000
>80
596x596x95
65
22884
L 600 35W/940 DALI EP VS 596x596
40
3863
4000
>90
596x596x95
65
22867
L 600 42W/840 DALI EP VS 596x596
46
5612
4000
>80
596x596x95
65
22885
L 600 52W/940 DALI EP VS 596x596
56,5
5677
4000
>90
596x596x95
65
22868
L 600 63W/840 DALI EP VS 596x596
72
7785
4000
>80
596x596x95
65
22886
L 600 75W/940 DALI EP VS 596x596
82,5
7724
4000
>90
596x596x95
65
L 600 599x599 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22860
L 600 28W/840 DALI VS 599x599
32,5
3863
4000
>80
599x599x95
65
22878
L 600 35W/940 DALI VS 599x599
39
3863
4000
>90
599x599x95
65
22861
L 600 42W/840 DALI VS 599x599
45
5612
4000
>80
599x599x95
65
22879
L 600 52W/940 DALI VS 599x599
55,5
5677
4000
>90
599x599x95
65
22862
L 600 63W/840 DALI VS 599x599
71
7785
4000
>80
599x599x95
65
22880
L 600 75W/940 DALI VS 599x599
81,5
7724
4000
>90
599x599x95
65
L 600 599x599 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22869
L 600 28W/840 DALI EP VS 599x599
33,5
3863
4000
>80
599x599x95
65
22887
L 600 35W/940 DALI EP VS 599x599
40
3863
4000
>90
599x599x95
65
22870
L 600 42W/840 DALI EP VS 599x599
46
5612
4000
>80
599x599x95
65
22888
L 600 52W/940 DALI EP VS 599x599
56,5
5677
4000
>90
599x599x95
65
22871
L 600 63W/840 DALI EP VS 599x599
72
7785
4000
>80
599x599x95
65
22889
L 600 75W/940 DALI EP VS 599x599
82,5
7724
4000
>90
599x599x95
65
L 600 621x621 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22863
L 600 28W/840 DALI VS 621x621
32,5
3863
4000
>80
621x621x95
65
22881
L 600 35W/940 DALI VS 621x621
39
3863
4000
>90
621x621x95
65
22864
L 600 42W/840 DALI VS 621x621
45
5612
4000
>80
621x621x95
65
22882
L 600 52W/940 DALI VS 621x621
55,5
5677
4000
>90
621x621x95
65
22865
L 600 63W/840 DALI VS 621x621
71
7785
4000
>80
621x621x95
65
22883
L 600 75W/940 DALI VS 621x621
81,5
7724
4000
>90
621x621x95
65
L 600 621x621 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22872
L 600 28W/840 DALI EP VS 621x621
33,5
3863
4000
>80
621x621x95
65
22890
L 600 35W/940 DALI EP VS 621x621
40
3863
4000
>90
621x621x95
65
22873
L 600 42W/840 DALI EP VS 621x621
46
5612
4000
>80
621x621x95
65
22891
L 600 52W/940 DALI EP VS 621x621
56,5
5677
4000
>90
621x621x95
65
22874
L 600 63W/840 DALI EP VS 621x621
72
7785
4000
>80
621x621x95
65
22892
L 600 75W/940 DALI EP VS 621x621
82,5
7724
4000
>90
621x621x95
65
L 600 Diffuses Licht VSS
Art.-Nr. 22894
L<3000 cd/m² 65°
Mittlere Leuchtdichte <3000 cd/m² bei Radialwinkel >65°.
Mikroprismatisches Verbundsicherheitsglas VSS, nicht brennbar, Stärke 7 mm.
Innenfilter aus opalem Polycarbonat (PC) für gleichmäßige Lichtverteilung.
L 600 596x596 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22893
L 600 35W/940 DALI VSS 596x596
39
3593
4000
>90
596x596x95
65
22894
L 600 52W/940 DALI VSS 596x596
55,5
5283
4000
>90
596x596x95
65
22895
L 600 75W/940 DALI VSS 596x596
81,5
7187
4000
>90
596x596x95
65
L 600 596x596 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22902
L 600 35W/940 DALI EP VSS 596x596
40
3593
4000
>90
596x596x95
65
22903
L 600 52W/940 DALI EP VSS 596x596
56,5
5283
4000
>90
596x596x95
65
22904
L 600 75W/940 DALI EP VSS 596x596
82,5
7187
4000
>90
596x596x95
65
L 600 621x621 ‑ EVG DALI 230V‑50/60Hz
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22899
L 600 35W/940 DALI VSS 621x621
39
3593
4000
>90
621x621x95
65
22900
L 600 52W/940 DALI VSS 621x621
55,5
5283
4000
>90
621x621x95
65
22901
L 600 75W/940 DALI VSS 621x621
81,5
7187
4000
>90
621x621x95
65
L 600 621x621 ‑ EP/DALI‑Notbeleuchtung, 1h Dauer mit 24h Ladezeit
Art.-Nr.
Artikel
W
lm
K
CRI
L x B x H
IP
22908
L 600 35W/940 DALI EP VSS 621x621
40
3593
4000
>90
621x621x95
65
22909
L 600 52W/940 DALI EP VSS 621x621
56,5
5283
4000
>90
621x621x95
65
22910
L 600 75W/940 DALI EP VSS 621x621
82,5
7187
4000
>90
621x621x95
65
Einbauleuchte mit Schutzart IP65
LICHTTECHNIK
Symmetrische, direkte Lichtverteilung.
Lebensdauer (L80/B10): 100000 Std. (tq+25°C)
Photobiologische Sicherheit RG0.
LICHTQUELLE
Quadratische LED‑Module.
Anfängliche Farbtoleranz (MacAdam): SDCM 3.
MECHANIK
Leuchtengehäuse aus galvannealed Stahlblech, lackiert in pulverbeschichtet, Farbe weiß (RAL 9010).
Perimetraler Rahmen aus weißem Polycarbonat mit Dichtung.
ELEKTRIK
Konformität nach Norm EN 60598‑1.
Die Konformität mit der Norm EN 60598‑2‑22 für die Stromversorgung über ein zentrales CPSS‑Notstromsystem muss in den technischen Datenblättern jeder einzelnen Leuchte auf unserer Website überprüft werden.
Die Leuchten mit eingebauter permanenter EP‑Notstromversorgung entsprechen der Norm EN 60598‑2‑22; Bereiche mit hohem Risiko sind ausgeschlossen.
Anschlussklemme für Durchgangsverdrahtung, 5‑polig (L‑N‑PE‑DA/DA) mit Leitungsquerschnitt 2x2,5 mm² pro Polen.
INSTALLATION
Version 596Einlegemontage.
Version 599Einbauinstallation, durch ein immer benötigtes Zubehör.
Version 621Einlegemontage.
EINSATZBEREICHE

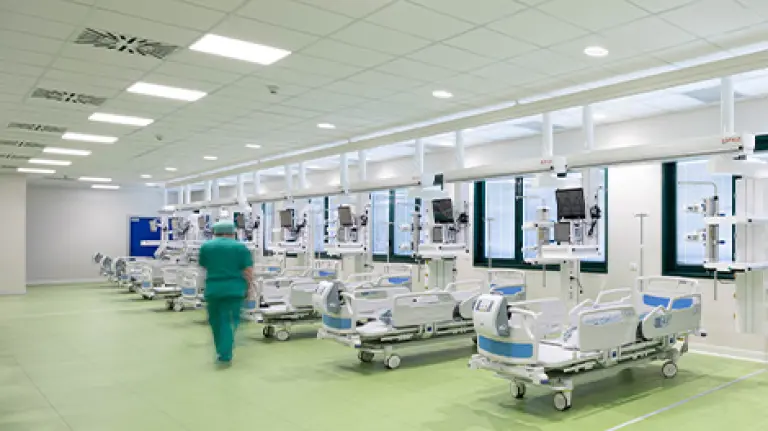

Räumlichkeiten: Krankenhausbereiche, sterile Räume, Laboratorien.
Räumlichkeiten, in denen ein hohes Maß an Schutz, eine hohe Beleuchtung, Lamenabdeckung und eine vereinfachte Reinigung erforderlich sind.
Leuchten ausgestattet mit ESG‑Glas, verhindert das Herabfallen von größeren Glassplittern.
Für Anwendung in Bereichen der Lebensmittelindustrie, bei Maschinen mit in Bewegung befindlichen Teilen, mit erheblichen Temperaturschwankungen oder auch in allen Bereichen, in denen ein vollständiger Schutz gegen herabfallende Splitter notwendig ist, können, auf Anfrage, die Versionen SP PC mit Abdeckung aus Polycarbonat (PC) realisiert werden, ggf. L/E bzw. mit glatter Seite außen, oder spezifische Leuchten mit Verbundglas und geeignetem Befestigungsrahmen.
Versionen LGS, VSSGeeignetes Produkt für Lebensmittelproduktionsanlagen (HACCP), IFS (Food Version 6), BRC (GSFS Food Version 7).
LICHTSTEUERUNG
Die DALI‑Produkte können mit Technologie 3F Easy Dim oder 3F Smart Dimming.
AUF ANFRAGE
- Opale Abdeckung (OP) aus Polymethylmethacrylat (PMMA) oder aus transparentem, prismatischem (SP) Polycarbonat (PC), selbstverlöschend V2
- LED‑Modul mit unterschiedlichen Leistungen, Farbtemperaturen und Farbwiedergabeindex
- Version 3F Tunable White
- Verdrahtung: CLO
- Befesetigungsbügel zur Montage von Einbauleuchten
- Notfallversionen
Sicherungsseil mit Halterungen (Set), um die Leuchten gegen Herabfallen zu sichern.
Länge 2,5 m.
Zubehörteil kompatibel mit Leuchten mit Abmessungen 596x596 mm oder 621x621 mm.Sicherungsseil um die Leuchten gegen Herabfallen zu sichern.
Länge 2,5 m.
Zubehörteil kompatibel mit Leuchten mit Abmessungen 599x599 mm.Adapter‑Rahmen aus weiß lackiertem Stahlblech für die Einbaumontage von Leuchten mit Abmessungen 596x596 mm in abgehängte Gipskartondecken.
Zubehörteil nicht kompatibel mit den VSS‑Versionen.Art.-Nr.
Artikel
A0537
Paar Halterungen für die deckenbündige Installation
Befestigungsbügel aus verzinktem Stahlblech, für die Einbaumontage von Leuchten mit Abmessungen 599x599 mm in Metallpaneeldecke mit verdeckter Tragkonstruktion.
Für Leuchten in quadratischer Ausführung (Höhenprofile min. 29,6 mm, max. 62,5 mm) mit möglichen Zwischeneinstellungen von 3,7 mm.
Kondensationsfilter.
Zur Verwendung in Räumen mit hohen Temperaturschwankungen.
Nur geeignet für verdeckte Profile mit einer max. Höhe von 42 mm.Art.-Nr.
Artikel
A0521
Z Reduzierring Kabelverschraubung
Reduzierring für Kabelverschraubung zur Verwendung von Kabeln mit einem Außendurchmesser von bis zu 8 mm.
Diese Zubehörteile müssen IMMER mit einem der folgenden Codes verwendet werden: A0187.
