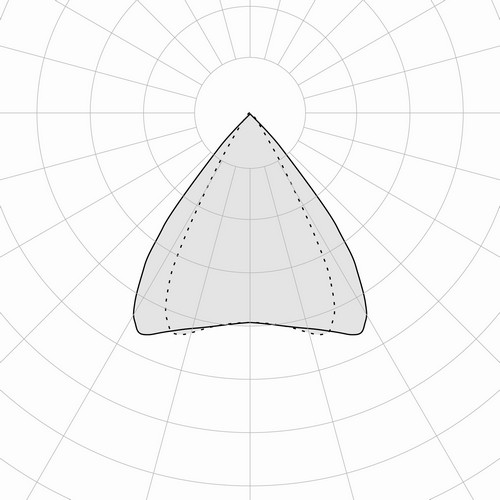

3F HD R OCW Canal
Código 6771
L<2500 cd/m² 45°
Luminancia media <2500 cd/m² para ángulos >45°.
Luminancia media <1500 cd/m² para ángulos >65°.
Ambientes con labores visuales muy exigentes y control de la luminancia por ángulos >45° según el certificado LEED.
Oficinas con videoterminales, direccionales y de representación, colegios.
Lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso, de metacrilato (PMMA) transparente.
Óptica alveolar de policarbonato blanco anti reflejante.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6770
3F HD50R WH 12/830 DALI 5P OCW L1174
14,5
1713
3000
>80
1174x67x71
40
6771
3F HD50R WH 15/830 DALI 5P OCW L1468
18
2143
3000
>80
1468x67x71
40
6772
3F HD50R WH 30/830 DALI 5P OCW L2935
33
4285
3000
>80
2935x67x71
40

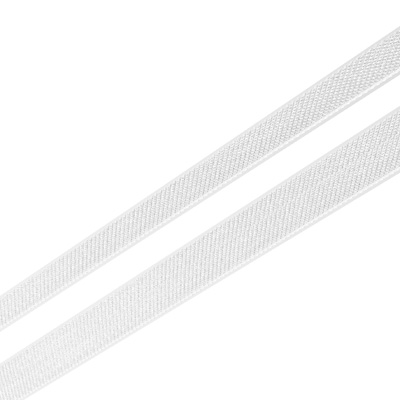

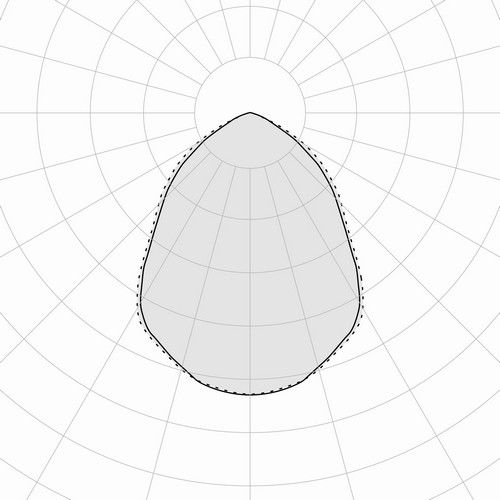

3F HD R GSP Canal
Código 6756
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65°.
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano SP de metacrilato (PMMA) transparente prismatizada externamente antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6755
3F HD50R WH 13/840 DALI 5P GSP L1174
14
1374
4000
>80
1174x67x71
40
6756
3F HD50R WH 16/840 DALI 5P GSP L1468
18
1718
4000
>80
1468x67x71
40
6760
3F HD50R WH 32/840 DALI 5P GSP L2935
35
3435
4000
>80
2935x67x71
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6785
3F HD100R WH 22/840 DALI 5P GSP L1174
24
2617
4000
>80
1174x110x71
40
6786
3F HD100R WH 26/840 DALI 5P GSP L1468
29
3271
4000
>80
1468x110x71
40
6790
3F HD100R WH 52/840 DALI 5P GSP L2935
56
6428
4000
>80
2935x110x71
40

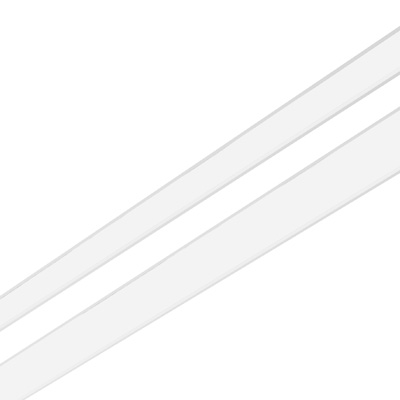

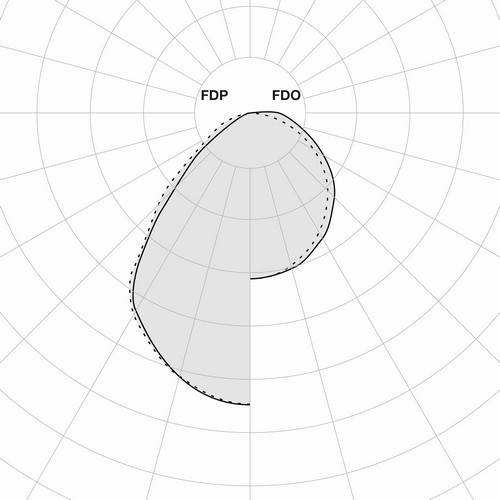

3F HD R FD Canal
Luminancia media <3000 cd/m² para ángulos >65° (FDP).
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Para difusores ver accesorios.
FDP: luminaria adecuada para oficinas.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6746
3F HD50R WH 13/840 DALI 5P FD L1174
14
1292 FDP
1250 FDO
4000
>80
1174x67x71
40
6747
3F HD50R WH 16/840 DALI 5P FD L1468
18
1615 FDP
1563 FDO
4000
>80
1468x67x71
40
6751
3F HD50R WH 32/840 DALI 5P FD L2935
35
3229 FDP
3126 FDO
4000
>80
2935x67x71
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6776
3F HD100R WH 22/840 DALI 5P FD L1174
24
2468 FDP
2304 FDO
4000
>80
1174x110x71
40
6777
3F HD100R WH 26/840 DALI 5P FD L1468
29
3085 FDP
2880 FDO
4000
>80
1468x110x71
40
6781
3F HD100R WH 52/840 DALI 5P FD L2935
56
6062 FDP
5660 FDO
4000
>80
2935x110x71
40
LUMINOTÉCNICAS
Distribución directa simétrica.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo de color blanco RAL 9003 opaco con acabado en relieve para una máxima resistencia al tacto y a los arañazos.
Reflector porta cableado extraíble.
Elemento de unión lineal de acero zincado en caliente instalado en el cuerpo para la conexión mecánica rápida.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Entrada línea de alimentación superior en proximidad de un cabezal.
Línea pasante de 5 polos de 2,5 mm² de sección con toma/clavija de acoplamiento rápido irreversible en el cuerpo para una conexión eléctrica rápida.
Derivación con toma de acoplamiento rápido irreversible para la conexión con la clavija del elemento portacables.
INSTALACIÓN
Instalación empotrada.
APLICACIONES
Ambientes con videoterminales, salas de reuniones, oficinas.
Ambientes arquitectónicos, comerciales, de representación, bancos.
Ambientes que requieren una iluminación dinámica, difusa y suave para un confort visual óptimo.
Versión FDOAmbientes donde se necesita una iluminación difusa y suave para un óptimo confort visual y un apantallamiento total de la fuente.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- cuerpo de color RAL diferente
- óptica OC de color RAL diferente
- equipo: CLO
- versiones de emergencia
Código
Artículo
A01536
Difusores canales 3F HD50 - FDP - 6m
A01537
Difusores canales 3F HD50 - FDP - 9m
A01538
Difusores canales 3F HD50 - FDP - 15m
A01544
Difusores canales 3F HD100 - FDP - 6m
A01545
Difusores canales 3F HD100 - FDP - 9m
A01546
Difusores canales 3F HD100 - FDP - 15m
FDP Difusor plano, externamente microprismático y hecho de policarbonato transparente, con filtro interno de policarbonato opal antirreflejo para una uniformidad luminosa.
Se suministra en rollo.
Accesorio compatible con 3F HD R FD Canal.Código
Artículo
A01540
Difusores canales 3F HD50 - FDO - 6m
A01541
Difusores canales 3F HD50 - FDO - 9m
A01542
Difusores canales 3F HD50 - FDO - 15m
A01548
Difusores canales 3F HD100 - FDO - 6m
A01549
Difusores canales 3F HD100 - FDO - 9m
A01550
Difusores canales 3F HD100 - FDO - 15m
FDO Difusor plano, exterior liso y fabricado en policarbonato opal.
Se suministra en rollo.
Accesorio compatible con 3F HD R FD Canal.Código
Artículo
A01563
Junta dilat. FD canales>15m - HD50 WH
A01564
Junta dilat. FD canales>15m - HD100 WH
A01568
Junta dilat. FD canales>15m - HD50 BK
A01569
Junta dilat. FD canales>15m - HD100 BK
A01570
Junta dilat. FD canales>15m - HD50 AL
A01571
Junta dilat. FD canales>15m - HD100 AL
Acoplador dilatador para conectar difusores planos FDP o FDO.
Accesorio compatible con 3F HD R FD Canal.Para ser utilizado para canales de más de 15 metros.Código
Artículo
A01561
Pareja cabezas 3F HD50R WH canal FD
A01562
Par. cabezas 3F HD100R WH canal FD
A01572
Par. cabezas 3F HD50R WH canal GSP
A01573
Par. cabezas 3F HD100R WH canal GSP
A01574
Par. cabezas 3F HD50R WH canal OCW
Par de cabezales de cierre para canales, de aluminio pintado de color gris, con tornillos para la fijación al cuerpo, siempre necesarios.
Espesor de 10 mm para cada cabeza.
Accesorio compatible con 3F HD R FD Canal.Estos accesorios no son adecuados para la instalación de una sola unidad.Código
Artículo
A01565
Par. de soportes para escayola 3F HD50R
A01566
Par. de soportes para escayola 3F HD100R
Par de estribos de acero zincado necesario para empotrar el producto en pladur.
Código
Artículo
A01567
Bloque de term.enchufe/clavija 5P -3F HD
Regleta de borne toma‑clavija de doble borne de acople rápido e irreversible, para conexión línea de inicio / fin canal, 5 polos.
