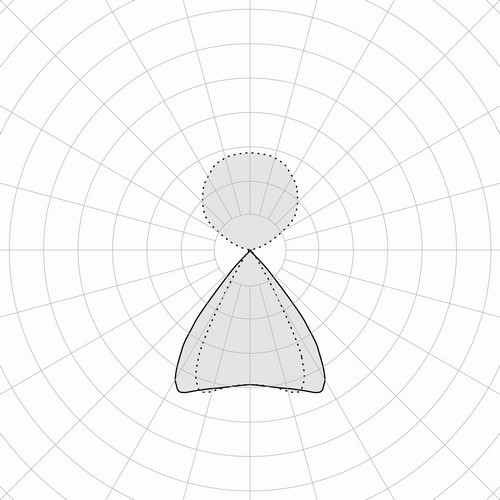

3F HD DI OCW Canal
Código 6516
L<2500 cd/m² 45°
Luminancia media <2500 cd/m² para ángulos >45°.
Luminancia media <1500 cd/m² para ángulos >65°.
Ambientes con labores visuales muy exigentes y control de la luminancia por ángulos >45° según el certificado LEED.
Oficinas con videoterminales, direccionales y de representación, colegios.
Lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso, de metacrilato (PMMA) transparente.
Óptica alveolar de policarbonato blanco anti reflejante.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6515
3F HD50DI WH 12+20/830 DALI 5P OCW L1174
37
4268
3000
>80
1174x57x80
40
6516
3F HD50DI WH 15+26/830 DALI 5P OCW L1468
48
5394
3000
>80
1468x57x80
40
6517
3F HD50DI WH 30+52/830 DALI 5P OCW L2935
90
10800
3000
>80
2935x57x80
40

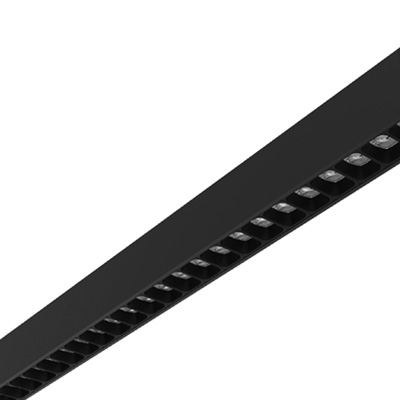

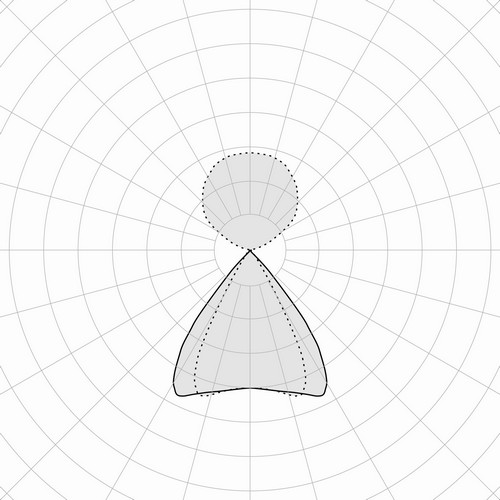

3F HD DI OCB Canal
Código 6601
L<2500 cd/m² 45°
Luminancia media <2500 cd/m² para ángulos >45°.
Luminancia media <200 cd/m² para ángulos >65°.
Ambientes con labores visuales muy exigentes y control de la luminancia por ángulos >45° según el certificado LEED.
Oficinas con videoterminales, direccionales y de representación, colegios.
Lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso, de metacrilato (PMMA) transparente.
Óptica alveolar de policarbonato negro anti reflejante.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6600
3F HD50DI BK 12+20/830 DALI 5P OCB L1174
37
4142
3000
>80
1174x57x80
40
6601
3F HD50DI BK 15+26/830 DALI 5P OCB L1468
48
5237
3000
>80
1468x57x80
40
6602
3F HD50DI BK 30+52/830 DALI 5P OCB L2935
90
10486
3000
>80
2935x57x80
40
6685
3F HD50DI AL 12+20/830 DALI 5P OCB L1174
37
4142
3000
>80
1174x57x80
40
6686
3F HD50DI AL 15+26/830 DALI 5P OCB L1468
48
5237
3000
>80
1468x57x80
40
6687
3F HD50DI AL 30+52/830 DALI 5P OCB L2935
90
10486
3000
>80
2935x57x80
40

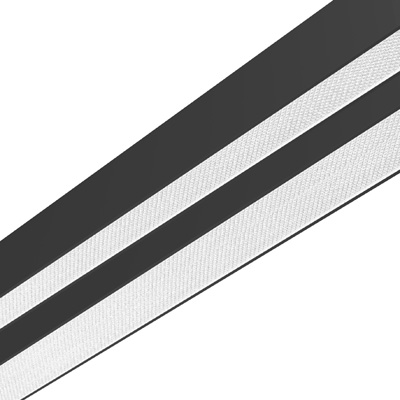

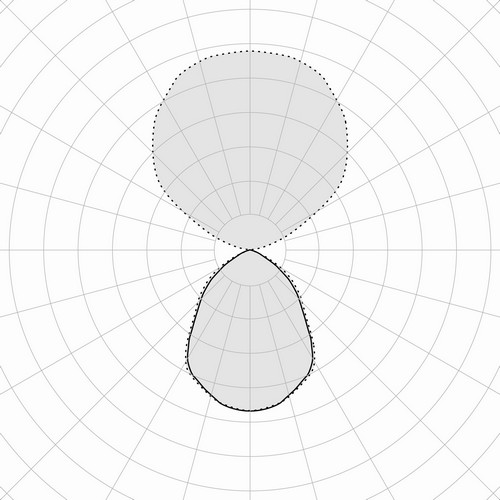

3F HD DI GSP Canal
Código 6501
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65°.
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano SP de metacrilato (PMMA) transparente, prismatizado externamente, antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6500
3F HD50DI WH 13+20/840 DALI 5P GSP L1168
37
4081
4000
>80
1168x57x80
40
6501
3F HD50DI WH 16+26/840 DALI 5P GSP L1458
46
5164
4000
>80
1458x57x80
40
6505
3F HD50DI WH 32+52/840 DALI 5P GSP L2916
91
10340
4000
>80
2916x57x80
40
6585
3F HD50DI BK 13+20/840 DALI 5P GSP L1168
37
4081
4000
>80
1168x57x80
40
6586
3F HD50DI BK 16+26/840 DALI 5P GSP L1458
46
5164
4000
>80
1458x57x80
40
6590
3F HD50DI BK 32+52/840 DALI 5P GSP L2916
91
10340
4000
>80
2916x57x80
40
6670
3F HD50DI AL 13+20/840 DALI 5P GSP L1168
37
4081
4000
>80
1168x57x80
40
6671
3F HD50DI AL 16+26/840 DALI 5P GSP L1458
46
5164
4000
>80
1458x57x80
40
6675
3F HD50DI AL 32+52/840 DALI 5P GSP L2916
91
10340
4000
>80
2916x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6530
3F HD100DI WH 22+20/840 DALI 5P GSPL1168
46
5394
4000
>80
1168x100x80
40
6531
3F HD100DI WH 26+26/840 DALI 5P GSPL1458
61
6805
4000
>80
1458x100x80
40
6535
3F HD100DI WH 52+52/840 DALI 5P GSPL2916
113
13510
4000
>80
2916x100x80
40
6615
3F HD100DI BK 22+20/840 DALI 5P GSPL1168
46
5394
4000
>80
1168x100x80
40
6616
3F HD100DI BK 26+26/840 DALI 5P GSPL1458
61
6805
4000
>80
1458x100x80
40
6620
3F HD100DI BK 52+52/840 DALI 5P GSPL2916
113
13510
4000
>80
2916x100x80
40
6700
3F HD100DI AL 22+20/840 DALI 5P GSPL1168
46
5394
4000
>80
1168x100x80
40
6701
3F HD100DI AL 26+26/840 DALI 5P GSPL1458
61
6805
4000
>80
1458x100x80
40
6705
3F HD100DI AL 52+52/840 DALI 5P GSPL2916
113
13510
4000
>80
2916x100x80
40

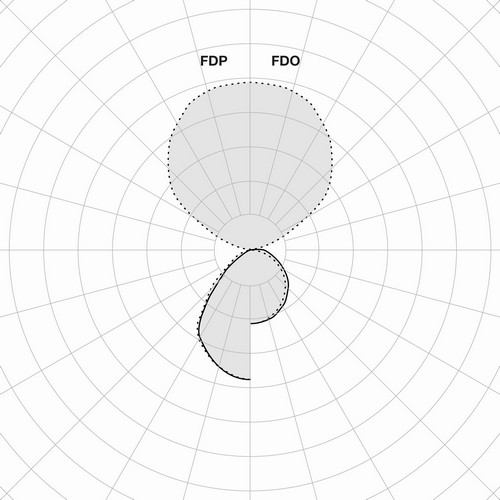

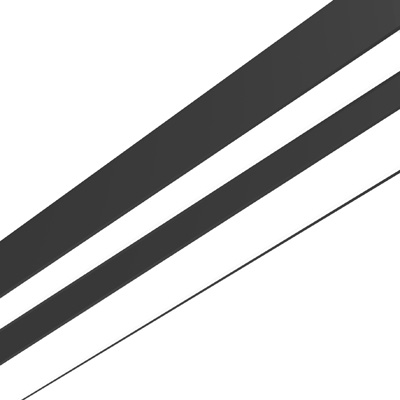

3F HD DI FD Canal
Luminancia media <3000 cd/m² para ángulos >65° (FDP).
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Para difusores ver accesorios.
FDP: luminaria adecuada para oficinas.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6491
3F HD50DI WH 13+20/840 DALI 5P FD L1168
37
3999 FDP
3957 FDO
4000
>80
1168x57x80
40
6492
3F HD50DI WH 16+26/840 DALI 5P FD L1458
46
5061 FDP
5009 FDO
4000
>80
1458x57x80
40
6496
3F HD50DI WH 32+52/840 DALI 5P FD L2916
91
10134 FDP
10031 FDO
4000
>80
2916x57x80
40
6576
3F HD50DI BK 13+20/840 DALI 5P FD L1168
37
3999 FDP
3957 FDO
4000
>80
1168x57x80
40
6577
3F HD50DI BK 16+26/840 DALI 5P FD L1458
46
5061 FDP
5009 FDO
4000
>80
1458x57x80
40
6581
3F HD50DI BK 32+52/840 DALI 5P FD L2916
91
10134 FDP
10031 FDO
4000
>80
2916x57x80
40
6661
3F HD50DI AL 13+20/840 DALI 5P FD L1168
37
3999 FDP
3957 FDO
4000
>80
1168x57x80
40
6662
3F HD50DI AL 16+26/840 DALI 5P FD L1458
46
5061 FDP
5009 FDO
4000
>80
1458x57x80
40
6666
3F HD50DI AL 32+52/840 DALI 5P FD L2916
91
10134 FDP
10031 FDO
4000
>80
2916x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6521
3F HD100DI WH 22+20/840 DALI 5P FD L1168
46
5245 FDP
5081 FDO
4000
>80
1168x100x80
40
6522
3F HD100DI WH 26+26/840 DALI 5P FD L1458
61
6619 FDP
6414 FDO
4000
>80
1458x100x80
40
6526
3F HD100DI WH 52+52/840 DALI 5P FD L2916
113
13144 FDP
12742 FDO
4000
>80
2916x100x80
40
6606
3F HD100DI BK 22+20/840 DALI 5P FD L1168
46
5245 FDP
5081 FDO
4000
>80
1168x100x80
40
6607
3F HD100DI BK 26+26/840 DALI 5P FD L1458
61
6619 FDP
6414 FDO
4000
>80
1458x100x80
40
6611
3F HD100DI BK 52+52/840 DALI 5P FD L2916
113
13144 FDP
12742 FDO
4000
>80
2916x100x80
40
6691
3F HD100DI AL 22+20/840 DALI 5P FD L1168
46
5245 FDP
5081 FDO
4000
>80
1168x100x80
40
6692
3F HD100DI AL 26+26/840 DALI 5P FD L1458
61
6619 FDP
6414 FDO
4000
>80
1458x100x80
40
6696
3F HD100DI AL 52+52/840 DALI 5P FD L2916
113
13144 FDP
12742 FDO
4000
>80
2916x100x80
40
LUMINOTÉCNICAS
Distribución directa‑indirecta.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo y cabezales con acabado en relieve para una máxima resistencia al tacto y a los arañazos.
Reflector porta cableado extraíble.
Elemento de unión lineal de acero zincado en caliente instalado en el cuerpo para la conexión mecánica rápida.
Difusor superior de policarbonato translúcido.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Bloque de terminales de 5 polos, solo circuito de 230V, 2 direcciones DALI (dependiendo del tipo de luminaria).
Entrada línea de alimentación superior en proximidad de un cabezal.
Línea pasante de 5 polos de 1,5 mm² de sección con toma/clavija de acoplamiento rápido irreversible en el cuerpo para una conexión eléctrica rápida.
Derivación con toma de acoplamiento rápido irreversible para la conexión con la clavija del elemento portacables.
INSTALACIÓN
Instalación en suspensión.
APLICACIONES
Ambientes con videoterminales, salas de reuniones, oficinas.
Ambientes arquitectónicos, comerciales, de representación, bancos.
Ambientes que requieren una iluminación dinámica, difusa y suave para un confort visual óptimo.
Versión FDOAmbientes donde se necesita una iluminación difusa y suave para un óptimo confort visual y un apantallamiento total de la fuente.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- cuerpo de color RAL diferente
- óptica OC de color RAL diferente
- equipo: CLO
- versiones de emergencia
Código
Artículo
A01536
Difusores canales 3F HD50 - FDP - 6m
A01537
Difusores canales 3F HD50 - FDP - 9m
A01538
Difusores canales 3F HD50 - FDP - 15m
A01544
Difusores canales 3F HD100 - FDP - 6m
A01545
Difusores canales 3F HD100 - FDP - 9m
A01546
Difusores canales 3F HD100 - FDP - 15m
FDP Difusor plano, externamente microprismático y hecho de policarbonato transparente, con filtro interno de policarbonato opal antirreflejo para una uniformidad luminosa.
Se suministra en rollo.
Accesorio compatible con 3F HD DI FD Canal.Código
Artículo
A01540
Difusores canales 3F HD50 - FDO - 6m
A01541
Difusores canales 3F HD50 - FDO - 9m
A01542
Difusores canales 3F HD50 - FDO - 15m
A01548
Difusores canales 3F HD100 - FDO - 6m
A01549
Difusores canales 3F HD100 - FDO - 9m
A01550
Difusores canales 3F HD100 - FDO - 15m
FDO Difusor plano, exterior liso y fabricado en policarbonato opal.
Se suministra en rollo.
Accesorio compatible con 3F HD DI FD Canal.Código
Artículo
A01563
Junta dilat. FD canales>15m - HD50 WH
A01564
Junta dilat. FD canales>15m - HD100 WH
A01568
Junta dilat. FD canales>15m - HD50 BK
A01569
Junta dilat. FD canales>15m - HD100 BK
A01570
Junta dilat. FD canales>15m - HD50 AL
A01571
Junta dilat. FD canales>15m - HD100 AL
Acoplador dilatador para conectar difusores planos FDP o FDO.
Accesorio compatible con 3F HD DI FD Canal.Para ser utilizado para canales de más de 15 metros.Código
Artículo
A01558
Pareja de cabezas 3F HD50 WH canal OC
A01559
Pareja de cabezas 3F HD50 BK canal OC
A01560
Pareja de cabezas 3F HD50 AL canal OC
Par de cabezales de cierre para canales de luz equipados con óptica OCB y OCW; Fabricado en material plástico reforzado con fibra de vidrio y suministrado con tornillos de fijación.
Espesor de 20 mm para cada cabeza.
Accesorio compatible con 3F HD DI OCW Canal y 3F HD DI OCB Canal.Estos accesorios no son adecuados para la instalación de una sola unidad.Código
Artículo
A01578
Pareja de cabezas 3F HD50 WH canal GSP
A01579
Pareja de cabezas 3F HD50 BK canal GSP
A01580
Pareja de cabezas 3F HD50 AL canal GSP
A01581
Pareja de cabezas 3F HD100 WH canal GSP
A01582
Pareja de cabezas 3F HD100 BK canal GSP
A01583
Pareja de cabezas 3F HD100 AL canal GSP
Par de cabezales de cierre para canales de luz equipados con pantallas GSP; Fabricado en material plástico reforzado con fibra de vidrio y suministrado con tornillos de fijación.
Espesor de 20 mm para cada cabeza.
Accesorio compatible con 3F HD DI GSP Canal.Estos accesorios no son adecuados para la instalación de una sola unidad.Código
Artículo
A01552
Pareja de cabezas 3F HD50 WH canal FD
A01553
Pareja de cabezas 3F HD50 BK canal FD
A01554
Pareja de cabezas 3F HD50 AL canal FD
A01555
Pareja de cabezas 3F HD100 WH canal FD
A01556
Pareja de cabezas 3F HD100 BK canal FD
A01557
Pareja de cabezas 3F HD100 AL canal FD
Par de cabezales de cierre para canales de luz equipados con pantallas FDP y FDO; Fabricado en material plástico reforzado con fibra de vidrio y suministrado con tornillos de fijación.
Espesor de 20 mm para cada cabeza.
Accesorio compatible con 3F HD DI FD Canal.Estos accesorios no son adecuados para la instalación de una sola unidad.Código
Artículo
A01530
Sop. desliz. techo/empotrable 3F HD50
A01531
Sop. desliz. techo/empotrable 3F HD100
Estribo deslizante de acero inoxidable para posicionamiento libre.
Accesorio dedicado a la instalación a techos.
Código
Artículo
A01532
Sop.desliz.reg.instal.susp. 3F HD50
A01528
Soporte desliz.con reg.susp. 3F HD100
Abrazadera deslizante de posicionamiento libre, con regulador realizado en acero inoxidable.
Accesorio dedicado a la instalación suspendida.
En caso de adquisición solo del estribo deslizante con regulador (código A01532 ‑ A01528), el cable de suspensión debe ser de acero zincado con 49 cables elementales de diámetro mínimo de 1,5 mm² (para una capacidad de 15 kg).Código
Artículo
A20485
Suspension sin regulador - 0,5 m
A20486
Suspension sin regulador - 1 m
A20487
Suspension sin regulador - 2 m
A20488
Suspension sin regulador - 3 m
A20489
Suspension sin regulador - 4 m
A20490
Suspension sin regulador - 5 m
A20491
Suspension sin regulador - 6 m
Suspensión sin regulador, diámetro de 1,5 mm cable de acero galvanizado, carga de 15 kg.
Accesorio compatible con el estribo deslizante código A01532 y A01528.En el caso de compra de solamente un soporte deslizante con controlador (códigos A01532 ‑ A01528), el cable de suspensión debe ser de acero galvanizado con 49 alambres elementales de diámetro mínimo de 1,5 mm (para un peso de 15 kg).Código
Artículo
A0716
Bobina cab. galv. diam.1,5 mm - 100m
El paquete contiene 100 metros.A0717
Bobina cab. galv. diam.1,5 mm - 500m
El paquete contiene 500 metros.A0718
Bobina cab. galv. diam. 1,5 mm - 1000m
El paquete contiene 1000 metros.Cable de acero galvanizado, de 1,5 mm de diámetro, compuesta de 49 alambres.
Capacidad de 15 kg (relación 5:1).
Accesorio compatible con uno de los siguientes códigos: A01532 - A01528 - A0714.Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Accesorio compatible con uno de los siguientes códigos: A0716 - A0717 - A0718.Código
Artículo
A01567
Bloque de term.enchufe/clavija 5P -3F HD
Regleta de borne toma‑clavija de doble borne de acople rápido e irreversible, para conexión línea de inicio / fin canal, 5 polos.
Código
Artículo
A0679
Roseton rectangular b/co 5P (sin cable)
Caja de alimentación en policarbonato blanco, soporte interno de acero galvanizado.
