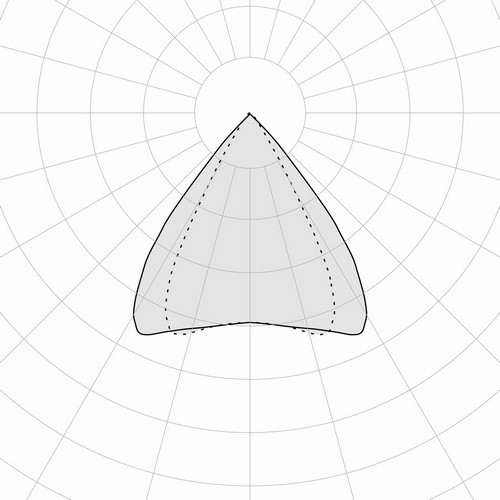

3F HD OCW Individual
Código 6216
L<2500 cd/m² 45°
Luminancia media <2500 cd/m² para ángulos >45°.
Luminancia media <1500 cd/m² para ángulos >65°.
Ambientes con labores visuales muy exigentes y control de la luminancia por ángulos >45° según el certificado LEED.
Oficinas con videoterminales, direccionales y de representación, colegios.
Lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso, de metacrilato (PMMA) transparente.
Óptica alveolar de policarbonato blanco anti reflejante.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6215
3F HD50 WH 12/830 DALI OCW L1214
14,5
1696
3000
>80
1214x57x80
40
6216
3F HD50 WH 15/830 DALI OCW L1508
18
2120
3000
>80
1508x57x80
40
6217
3F HD50 WH 30/830 DALI OCW L2975
33
4240
3000
>80
2975x57x80
40

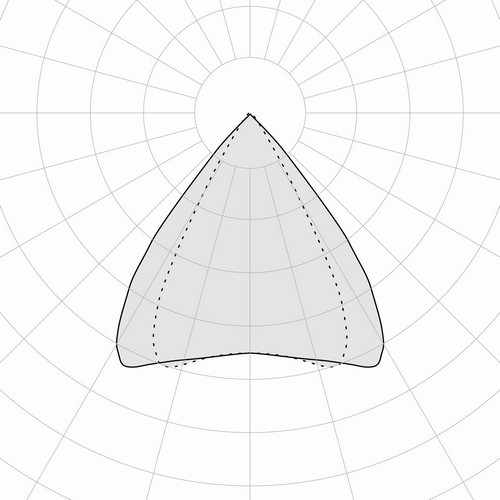

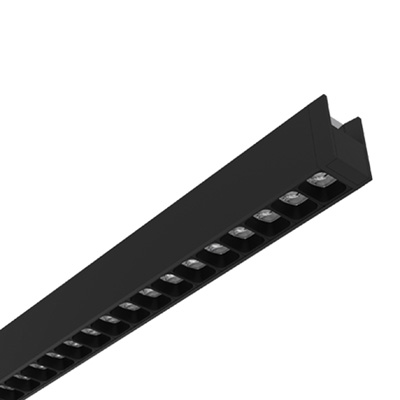

3F HD OCB Individual
Código 6301
L<2500 cd/m² 45°
Luminancia media <2500 cd/m² para ángulos >45°.
Luminancia media <200 cd/m² para ángulos >65°.
Ambientes con labores visuales muy exigentes y control de la luminancia por ángulos >45° según el certificado LEED.
Oficinas con videoterminales, direccionales y de representación, colegios.
Lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso, de metacrilato (PMMA) transparente.
Óptica alveolar de policarbonato negro anti reflejante.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6300
3F HD50 BK 12/830 DALI OCB L1214
14,5
1570
3000
>80
1214x57x80
40
6301
3F HD50 BK 15/830 DALI OCB L1508
18
1963
3000
>80
1508x57x80
40
6302
3F HD50 BK 30/830 DALI OCB L2975
33
3926
3000
>80
2975x57x80
40
6385
3F HD50 AL 12/830 DALI OCB L1214
14,5
1570
3000
>80
1214x57x80
40
6386
3F HD50 AL 15/830 DALI OCB L1508
18
1963
3000
>80
1508x57x80
40
6387
3F HD50 AL 30/830 DALI OCB L2975
33
3926
3000
>80
2975x57x80
40

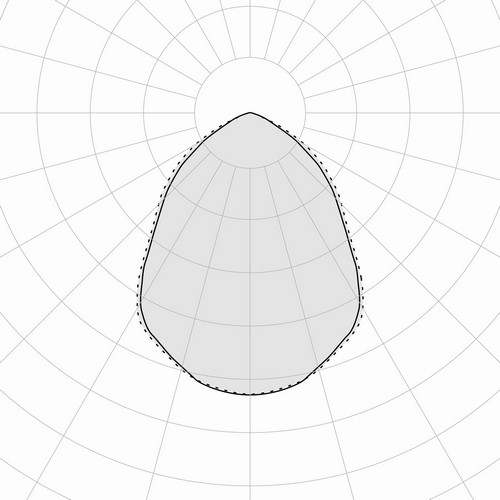

3F HD GSP Individual
Código 6209
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65°.
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano SP de metacrilato (PMMA) transparente prismatizada externamente antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6208
3F HD50 WH 13/840 DALI GSP L1214
14
1374
4000
>80
1214x57x80
40
6209
3F HD50 WH 16/840 DALI GSP L1508
18
1718
4000
>80
1508x57x80
40
6210
3F HD50 WH 32/840 DALI GSP L2975
35
3435
4000
>80
2975x57x80
40
6293
3F HD50 BK 13/840 DALI GSP L1214
14
1374
4000
>80
1214x57x80
40
6294
3F HD50 BK 16/840 DALI GSP L1508
18
1718
4000
>80
1508x57x80
40
6295
3F HD50 BK 32/840 DALI GSP L2975
35
3435
4000
>80
2975x57x80
40
6378
3F HD50 AL 13/840 DALI GSP L1214
14
1374
4000
>80
1214x57x80
40
6379
3F HD50 AL 16/840 DALI GSP L1508
18
1718
4000
>80
1508x57x80
40
6380
3F HD50 AL 32/840 DALI GSP L2975
35
3435
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6227
3F HD100 WH 22/840 DALI GSP L1214
24
2617
4000
>80
1214x100x80
40
6228
3F HD100 WH 26/840 DALI GSP L1508
29
3271
4000
>80
1508x100x80
40
6229
3F HD100 WH 52/840 DALI GSP L2975
56
6428
4000
>80
2975x100x80
40
6312
3F HD100 BK 22/840 DALI GSP L1214
24
2617
4000
>80
1214x100x80
40
6313
3F HD100 BK 26/840 DALI GSP L1508
29
3271
4000
>80
1508x100x80
40
6314
3F HD100 BK 52/840 DALI GSP L2975
56
6428
4000
>80
2975x100x80
40
6397
3F HD100 AL 22/840 DALI GSP L1214
24
2617
4000
>80
1214x100x80
40
6398
3F HD100 AL 26/840 DALI GSP L1508
29
3271
4000
>80
1508x100x80
40
6399
3F HD100 AL 52/840 DALI GSP L2975
56
6428
4000
>80
2975x100x80
40

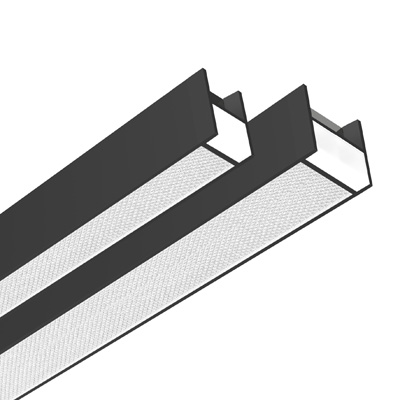

3F HD HO GSP Individual
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano SP de metacrilato (PMMA) transparente prismatizada externamente antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6793
3F HD50 WH HO 22/840 DALI GSP L1214
25
2596
4000
>80
1214x57x80
40
6794
3F HD50 WH HO 26/840 DALI GSP L1508
30
3246
4000
>80
1508x57x80
40
6795
3F HD50 WH HO 52/840 DALI GSP L2975
58
6492
4000
>80
2975x57x80
40
6799
3F HD50 BK HO 22/840 DALI GSP L1214
25
2596
4000
>80
1214x57x80
40
6800
3F HD50 BK HO 26/840 DALI GSP L1508
30
3246
4000
>80
1508x57x80
40
6801
3F HD50 BK HO 52/840 DALI GSP L2975
58
6492
4000
>80
2975x57x80
40
6805
3F HD50 AL HO 22/840 DALI GSP L1214
25
2596
4000
>80
1214x57x80
40
6806
3F HD50 AL HO 26/840 DALI GSP L1508
30
3246
4000
>80
1508x57x80
40
6807
3F HD50 AL HO 52/840 DALI GSP L2975
58
6492
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6796
3F HD100 WH HO 36/840 DALI GSP L1214
39
4434
4000
>80
1214x100x80
40
6797
3F HD100 WH HO 44/840 DALI GSP L1508
49
5542
4000
>80
1508x100x80
40
6798
3F HD100 WH HO 88/840 DALI GSP L2975
98
11085
4000
>80
2975x100x80
40
6802
3F HD100 BK HO 36/840 DALI GSP L1214
39
4434
4000
>80
1214x100x80
40
6803
3F HD100 BK HO 44/840 DALI GSP L1508
49
5542
4000
>80
1508x100x80
40
6804
3F HD100 BK HO 88/840 DALI GSP L2975
98
11085
4000
>80
2975x100x80
40
6808
3F HD100 AL HO 36/840 DALI GSP L1214
39
4434
4000
>80
1214x100x80
40
6809
3F HD100 AL HO 44/840 DALI GSP L1508
49
5542
4000
>80
1508x100x80
40
6810
3F HD100 AL HO 88/840 DALI GSP L2975
98
11085
4000
>80
2975x100x80
40
3F HD FDP Individual
Código 6220
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65°.
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano de policarbonato transparente microprismatizado externamente, antideslumbramiento.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6200
3F HD50 WH 13/840 DALI FDP L1214
14
1292
4000
>80
1214x57x80
40
6201
3F HD50 WH 16/840 DALI FDP L1508
18
1615
4000
>80
1508x57x80
40
6202
3F HD50 WH 32/840 DALI FDP L2975
35
3229
4000
>80
2975x57x80
40
6285
3F HD50 BK 13/840 DALI FDP L1214
14
1292
4000
>80
1214x57x80
40
6286
3F HD50 BK 16/840 DALI FDP L1508
18
1615
4000
>80
1508x57x80
40
6287
3F HD50 BK 32/840 DALI FDP L2975
35
3229
4000
>80
2975x57x80
40
6370
3F HD50 AL 13/840 DALI FDP L1214
14
1292
4000
>80
1214x57x80
40
6371
3F HD50 AL 16/840 DALI FDP L1508
18
1615
4000
>80
1508x57x80
40
6372
3F HD50 AL 32/840 DALI FDP L2975
35
3229
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6219
3F HD100 WH 22/840 DALI FDP L1214
24
2468
4000
>80
1214x100x80
40
6220
3F HD100 WH 26/840 DALI FDP L1508
29
3085
4000
>80
1508x100x80
40
6221
3F HD100 WH 52/840 DALI FDP L2975
56
6062
4000
>80
2975x100x80
40
6304
3F HD100 BK 22/840 DALI FDP L1214
24
2468
4000
>80
1214x100x80
40
6305
3F HD100 BK 26/840 DALI FDP L1508
29
3085
4000
>80
1508x100x80
40
6306
3F HD100 BK 52/840 DALI FDP L2975
56
6062
4000
>80
2975x100x80
40
6389
3F HD100 AL 22/840 DALI FDP L1214
24
2468
4000
>80
1214x100x80
40
6390
3F HD100 AL 26/840 DALI FDP L1508
29
3085
4000
>80
1508x100x80
40
6391
3F HD100 AL 52/840 DALI FDP L2975
56
6062
4000
>80
2975x100x80
40

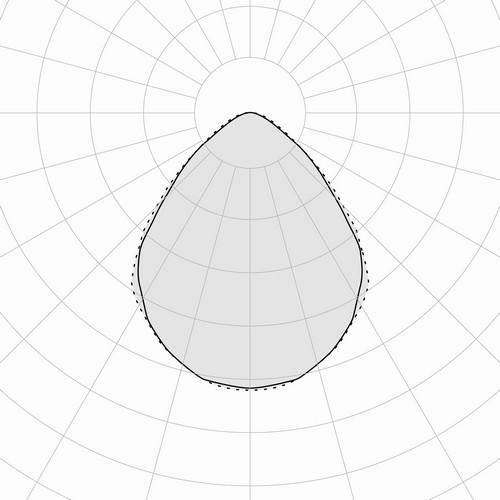

3F HD HO FDP Individual
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano de policarbonato transparente microprismatizado externamente, antideslumbramiento.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6811
3F HD50 WH HO 22/840 DALI FDP L1214
25
2448
4000
>80
1214x57x80
40
6812
3F HD50 WH HO 26/840 DALI FDP L1508
30
3061
4000
>80
1508x57x80
40
6813
3F HD50 WH HO 52/840 DALI FDP L2975
58
6122
4000
>80
2975x57x80
40
6817
3F HD50 BK HO 22/840 DALI FDP L1214
25
2448
4000
>80
1214x57x80
40
6818
3F HD50 BK HO 26/840 DALI FDP L1508
30
3061
4000
>80
1508x57x80
40
6819
3F HD50 BK HO 52/840 DALI FDP L2975
58
6122
4000
>80
2975x57x80
40
6823
3F HD50 AL HO 22/840 DALI FDP L1214
25
2448
4000
>80
1214x57x80
40
6824
3F HD50 AL HO 26/840 DALI FDP L1508
30
3061
4000
>80
1508x57x80
40
6825
3F HD50 AL HO 52/840 DALI FDP L2975
58
6122
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6814
3F HD100 WH HO 36/840 DALI FDP L1214
39
4182
4000
>80
1214x100x80
40
6815
3F HD100 WH HO 44/840 DALI FDP L1508
49
5227
4000
>80
1508x100x80
40
6816
3F HD100 WH HO 88/840 DALI FDP L2975
98
10454
4000
>80
2975x100x80
40
6820
3F HD100 BK HO 36/840 DALI FDP L1214
39
4182
4000
>80
1214x100x80
40
6821
3F HD100 BK HO 44/840 DALI FDP L1508
49
5227
4000
>80
1508x100x80
40
6822
3F HD100 BK HO 88/840 DALI FDP L2975
98
10454
4000
>80
2975x100x80
40
6826
3F HD100 AL HO 36/840 DALI FDP L1214
39
4182
4000
>80
1214x100x80
40
6827
3F HD100 AL HO 44/840 DALI FDP L1508
49
5227
4000
>80
1508x100x80
40
6828
3F HD100 AL HO 88/840 DALI FDP L2975
98
10454
4000
>80
2975x100x80
40

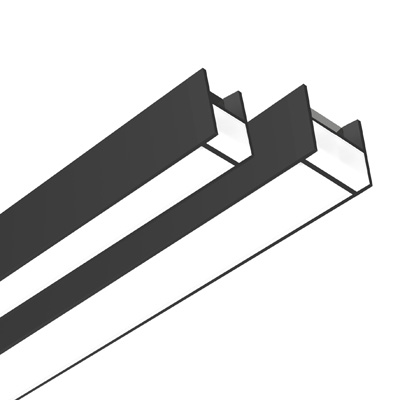

3F HD FDO Individual
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano de policarbonato ópalo, antideslumbramiento.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6204
3F HD50 WH 13/840 DALI FDO L1214
14
1250
4000
>80
1214x57x80
40
6205
3F HD50 WH 16/840 DALI FDO L1508
18
1563
4000
>80
1508x57x80
40
6206
3F HD50 WH 32/840 DALI FDO L2975
35
3126
4000
>80
2975x57x80
40
6289
3F HD50 BK 13/840 DALI FDO L1214
14
1250
4000
>80
1214x57x80
40
6290
3F HD50 BK 16/840 DALI FDO L1508
18
1563
4000
>80
1508x57x80
40
6291
3F HD50 BK 32/840 DALI FDO L2975
35
3126
4000
>80
2975x57x80
40
6374
3F HD50 AL 13/840 DALI FDO L1214
14
1250
4000
>80
1214x57x80
40
6375
3F HD50 AL 16/840 DALI FDO L1508
18
1563
4000
>80
1508x57x80
40
6376
3F HD50 AL 32/840 DALI FDO L2975
35
3126
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6223
3F HD100 WH 22/840 DALI FDO L1214
24
2304
4000
>80
1214x100x80
40
6224
3F HD100 WH 26/840 DALI FDO L1508
29
2880
4000
>80
1508x100x80
40
6225
3F HD100 WH 52/840 DALI FDO L2975
56
5660
4000
>80
2975x100x80
40
6308
3F HD100 BK 22/840 DALI FDO L1214
24
2304
4000
>80
1214x100x80
40
6309
3F HD100 BK 26/840 DALI FDO L1508
29
2880
4000
>80
1508x100x80
40
6310
3F HD100 BK 52/840 DALI FDO L2975
56
5660
4000
>80
2975x100x80
40
6393
3F HD100 AL 22/840 DALI FDO L1214
24
2304
4000
>80
1214x100x80
40
6394
3F HD100 AL 26/840 DALI FDO L1508
29
2880
4000
>80
1508x100x80
40
6395
3F HD100 AL 52/840 DALI FDO L2975
56
5660
4000
>80
2975x100x80
40
3F HD HO FDO Individual
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano de policarbonato ópalo, antideslumbramiento.
3F HD 50 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6829
3F HD50 WH HO 22/840 DALI FDO L1214
25
2286
4000
>80
1214x57x80
40
6830
3F HD50 WH HO 26/840 DALI FDO L1508
30
2858
4000
>80
1508x57x80
40
6831
3F HD50 WH HO 52/840 DALI FDO L2975
58
5716
4000
>80
2975x57x80
40
6835
3F HD50 BK HO 22/840 DALI FDO L1214
25
2286
4000
>80
1214x57x80
40
6836
3F HD50 BK HO 26/840 DALI FDO L1508
30
2858
4000
>80
1508x57x80
40
6837
3F HD50 BK HO 52/840 DALI FDO L2975
58
5716
4000
>80
2975x57x80
40
6841
3F HD50 AL HO 22/840 DALI FDO L1214
25
2286
4000
>80
1214x57x80
40
6842
3F HD50 AL HO 26/840 DALI FDO L1508
30
2858
4000
>80
1508x57x80
40
6843
3F HD50 AL HO 52/840 DALI FDO L2975
58
5716
4000
>80
2975x57x80
40
3F HD 100 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6832
3F HD100 WH HO 36/840 DALI FDO L1214
39
3904
4000
>80
1214x100x80
40
6833
3F HD100 WH HO 44/840 DALI FDO L1508
49
4880
4000
>80
1508x100x80
40
6834
3F HD100 WH HO 88/840 DALI FDO L2975
98
9760
4000
>80
2975x100x80
40
6838
3F HD100 BK HO 36/840 DALI FDO L1214
39
3904
4000
>80
1214x100x80
40
6839
3F HD100 BK HO 44/840 DALI FDO L1508
49
4880
4000
>80
1508x100x80
40
6840
3F HD100 BK HO 88/840 DALI FDO L2975
98
9760
4000
>80
2975x100x80
40
6844
3F HD100 AL HO 36/840 DALI FDO L1214
39
3904
4000
>80
1214x100x80
40
6845
3F HD100 AL HO 44/840 DALI FDO L1508
49
4880
4000
>80
1508x100x80
40
6846
3F HD100 AL HO 88/840 DALI FDO L2975
98
9760
4000
>80
2975x100x80
40
LUMINOTÉCNICAS

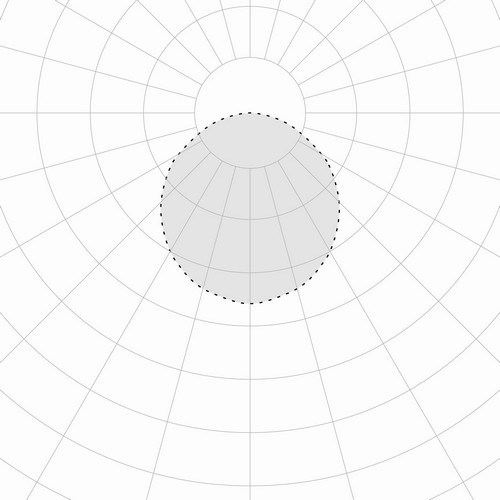

Distribución directa simétrica.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo y cabezales con acabado en relieve para una máxima resistencia al tacto y a los arañazos.
Reflector porta cableado extraíble.
Cabezales luminosos de cierre con decoración de aluminio especular.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Entrada línea de alimentación superior en proximidad de un cabezal.
Derivación con toma de acoplamiento rápido irreversible para la conexión con la clavija del elemento portacables.
INSTALACIÓN
Instalación superficial en techo o en suspensión.
APLICACIONES
Ambientes con videoterminales, salas de reuniones, oficinas.
Ambientes arquitectónicos, comerciales, de representación, bancos.
Ambientes que requieren una iluminación dinámica, difusa y suave para un confort visual óptimo.
Versión FDOAmbientes donde se necesita una iluminación difusa y suave para un óptimo confort visual y un apantallamiento total de la fuente.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- cuerpo de color RAL diferente
- óptica OC de color RAL diferente
- equipo: CLO
- versiones de emergencia
Código
Artículo
A01530
Sop. desliz. techo/empotrable 3F HD50
A01531
Sop. desliz. techo/empotrable 3F HD100
Estribo deslizante de acero inoxidable para posicionamiento libre.
Accesorio dedicado a la instalación a techos.
Código
Artículo
A01532
Sop.desliz.reg.instal.susp. 3F HD50
A01528
Soporte desliz.con reg.susp. 3F HD100
Abrazadera deslizante de posicionamiento libre, con regulador realizado en acero inoxidable.
Accesorio dedicado a la instalación suspendida.
En caso de adquisición solo del estribo deslizante con regulador (código A01532 ‑ A01528), el cable de suspensión debe ser de acero zincado con 49 cables elementales de diámetro mínimo de 1,5 mm² (para una capacidad de 15 kg).Código
Artículo
A20485
Suspension sin regulador - 0,5 m
A20486
Suspension sin regulador - 1 m
A20487
Suspension sin regulador - 2 m
A20488
Suspension sin regulador - 3 m
A20489
Suspension sin regulador - 4 m
A20490
Suspension sin regulador - 5 m
A20491
Suspension sin regulador - 6 m
Suspensión sin regulador, diámetro de 1,5 mm cable de acero galvanizado, carga de 15 kg.
Accesorio compatible con el estribo deslizante código A01532 y A01528.En el caso de compra de solamente un soporte deslizante con controlador (códigos A01532 ‑ A01528), el cable de suspensión debe ser de acero galvanizado con 49 alambres elementales de diámetro mínimo de 1,5 mm (para un peso de 15 kg).Código
Artículo
A0716
Bobina cab. galv. diam.1,5 mm - 100m
El paquete contiene 100 metros.A0717
Bobina cab. galv. diam.1,5 mm - 500m
El paquete contiene 500 metros.A0718
Bobina cab. galv. diam. 1,5 mm - 1000m
El paquete contiene 1000 metros.Cable de acero galvanizado, de 1,5 mm de diámetro, compuesta de 49 alambres.
Capacidad de 15 kg (relación 5:1).
Accesorio compatible con uno de los siguientes códigos: A01532 - A01528 - A0714.Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Accesorio compatible con uno de los siguientes códigos: A0716 - A0717 - A0718.Código
Artículo
A0679
Roseton rectangular b/co 5P (sin cable)
Caja de alimentación en policarbonato blanco, soporte interno de acero galvanizado.
