3F HD Tunable White FDP
Código 6869
L<3000 cd/m² 65°
Intensidad de la luz y temperatura de color variable.
3F HD 100 ‑ Equipo electrónico DALI DT8 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
6868
3F HD100 WH 22 DT8 TW FDP L1214
27
26
25
2387
2700
4000
6500
>80
1214x100x80
40
6869
3F HD100 WH 26 DT8 TW FDP L1508
34
32,5
31
2984
2700
4000
6500
>80
1508x100x80
40
6870
3F HD100 WH 52 DT8 TW FDP L2975
66
63
60
5967
2700
4000
6500
>80
2975x100x80
40
6871
3F HD100 BK 22 DT8 TW FDP L1214
27
26
25
2387
2700
4000
6500
>80
1214x100x80
40
6872
3F HD100 BK 26 DT8 TW FDP L1508
34
32,5
31
2984
2700
4000
6500
>80
1508x100x80
40
6873
3F HD100 BK 52 DT8 TW FDP L2975
66
63
60
5967
2700
4000
6500
>80
2975x100x80
40
6874
3F HD100 AL 22 DT8 TW FDP L1214
27
26
25
2387
2700
4000
6500
>80
1214x100x80
40
6875
3F HD100 AL 26 DT8 TW FDP L1508
34
32,5
31
2984
2700
4000
6500
>80
1508x100x80
40
6876
3F HD100 AL 52 DT8 TW FDP L2975
66
63
60
5967
2700
4000
6500
>80
2975x100x80
40
LUMINOTÉCNICAS

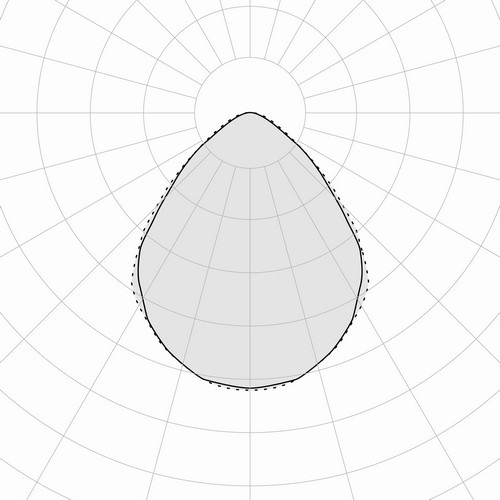

Distribución directa simétrica.
Luminancia media <3000 cd/m² para ángulos >65° radiales.
La temperatura de color se puede ajustar entre 2700 K y 6500 K.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo y cabezales con acabado en relieve para una máxima resistencia al tacto y a los arañazos.
Reflector porta cableado extraíble.
Cabezales luminosos de cierre con friso de aluminio espejado.
Recuperador de flujo de aluminio especular de alto rendimiento con tratamiento superficial al titanio y magnesio, ausencia de iridiscencia.
Difusor plano de policarbonato transparente microprismatizado externamente, antideslumbramiento.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Entrada línea de alimentación superior en proximidad de un cabezal.
Derivación con toma de acoplamiento rápido irreversible para la conexión con la clavija del elemento portacables.
Cableado con driver DALI DT8.
Regleta de bornes para conexión de línea de 5 polos (L‑N‑PE‑DA/DA) con regleta de bornes 2x2,5 mm² por polos.
INSTALACIÓN
Instalación superficial en techo o en suspensión.
APLICACIONES
Cualquier ambiente en el que se requiera una iluminación que se dirija al bienestar de los individuos.
Ambientes con videoterminales, salas de reuniones, oficinas.
Ambientes arquitectónicos, comerciales, de representación, bancos.
Ambientes que requieren una iluminación dinámica, difusa y suave para un confort visual óptimo.
GESTIÓN DE LA LUZ
Los productos Tunable White se pueden controlar con sistemas de control con cable o 3F & Casambi.
BAJO PEDIDO
- potencias o índices de rendimiento cromático diferentes
- cuerpo de color RAL diferente
- versiones de emergencia
Código
Artículo
A01536
Difusores canales 3F HD50 - FDP - 6m
A01537
Difusores canales 3F HD50 - FDP - 9m
A01538
Difusores canales 3F HD50 - FDP - 15m
A01544
Difusores canales 3F HD100 - FDP - 6m
A01545
Difusores canales 3F HD100 - FDP - 9m
A01546
Difusores canales 3F HD100 - FDP - 15m
FDP Difusor plano, externamente microprismático y hecho de policarbonato transparente, con filtro interno de policarbonato opal antirreflejo para una uniformidad luminosa.
Se suministra en rollo.
Accesorio compatible con 3F HD FD Canal y 3F HD DI FD Canal.Código
Artículo
A01540
Difusores canales 3F HD50 - FDO - 6m
A01541
Difusores canales 3F HD50 - FDO - 9m
A01542
Difusores canales 3F HD50 - FDO - 15m
A01548
Difusores canales 3F HD100 - FDO - 6m
A01549
Difusores canales 3F HD100 - FDO - 9m
A01550
Difusores canales 3F HD100 - FDO - 15m
FDO Difusor plano, exterior liso y fabricado en policarbonato opal.
Se suministra en rollo.
Accesorio compatible con 3F HD FD Canal y 3F HD DI FD Canal.Código
Artículo
A01563
Junta dilat. FD canales>15m - HD50 WH
A01564
Junta dilat. FD canales>15m - HD100 WH
A01568
Junta dilat. FD canales>15m - HD50 BK
A01569
Junta dilat. FD canales>15m - HD100 BK
A01570
Junta dilat. FD canales>15m - HD50 AL
A01571
Junta dilat. FD canales>15m - HD100 AL
Acoplador dilatador para conectar difusores planos FDP o FDO.
Accesorio compatible con 3F HD FD Canal y 3F HD DI FD Canal.Para ser utilizado para canales de más de 15 metros.Código
Artículo
A01558
Pareja de cabezas 3F HD50 WH canal OC
A01559
Pareja de cabezas 3F HD50 BK canal OC
A01560
Pareja de cabezas 3F HD50 AL canal OC
Par de cabezales de cierre para canales de luz equipados con óptica OCB y OCW; Fabricado en material plástico reforzado con fibra de vidrio y suministrado con tornillos de fijación.
Espesor de 20 mm para cada cabeza.
Accesorio compatible con 3F HD OCW Canal, 3F HD OCB Canal, 3F HD DI OCW Canal y 3F HD DI OCB Canal.Estos accesorios no son adecuados para la instalación de una sola unidad.Código
Artículo
A01578
Pareja de cabezas 3F HD50 WH canal GSP
A01579
Pareja de cabezas 3F HD50 BK canal GSP
A01580
Pareja de cabezas 3F HD50 AL canal GSP
A01581
Pareja de cabezas 3F HD100 WH canal GSP
A01582
Pareja de cabezas 3F HD100 BK canal GSP
A01583
Pareja de cabezas 3F HD100 AL canal GSP
Par de cabezales de cierre para canales de luz equipados con pantallas GSP; Fabricado en material plástico reforzado con fibra de vidrio y suministrado con tornillos de fijación.
Espesor de 20 mm para cada cabeza.
Accesorio compatible con 3F HD GSP Canal y 3F HD DI GSP Canal.Estos accesorios no son adecuados para la instalación de una sola unidad.Código
Artículo
A01552
Pareja de cabezas 3F HD50 WH canal FD
A01553
Pareja de cabezas 3F HD50 BK canal FD
A01554
Pareja de cabezas 3F HD50 AL canal FD
A01555
Pareja de cabezas 3F HD100 WH canal FD
A01556
Pareja de cabezas 3F HD100 BK canal FD
A01557
Pareja de cabezas 3F HD100 AL canal FD
Par de cabezales de cierre para canales de luz equipados con pantallas FDP y FDO; Fabricado en material plástico reforzado con fibra de vidrio y suministrado con tornillos de fijación.
Espesor de 20 mm para cada cabeza.
Accesorio compatible con 3F HD FD Canal y 3F HD DI FD Canal.Estos accesorios no son adecuados para la instalación de una sola unidad.Código
Artículo
A01530
Sop. desliz. techo/empotrable 3F HD50
A01531
Sop. desliz. techo/empotrable 3F HD100
Estribo deslizante de acero inoxidable para posicionamiento libre.
Accesorio dedicado a la instalación a techos.
Código
Artículo
A01532
Sop.desliz.reg.instal.susp. 3F HD50
A01528
Soporte desliz.con reg.susp. 3F HD100
Abrazadera deslizante de posicionamiento libre, con regulador realizado en acero inoxidable.
Accesorio dedicado a la instalación suspendida.
En caso de adquisición solo del estribo deslizante con regulador (código A01532 ‑ A01528), el cable de suspensión debe ser de acero zincado con 49 cables elementales de diámetro mínimo de 1,5 mm² (para una capacidad de 15 kg).Código
Artículo
A20485
Suspension sin regulador - 0,5 m
A20486
Suspension sin regulador - 1 m
A20487
Suspension sin regulador - 2 m
A20488
Suspension sin regulador - 3 m
A20489
Suspension sin regulador - 4 m
A20490
Suspension sin regulador - 5 m
A20491
Suspension sin regulador - 6 m
Suspensión sin regulador, diámetro de 1,5 mm cable de acero galvanizado, carga de 15 kg.
Accesorio compatible con el estribo deslizante código A01532 y A01528.Código
Artículo
A0716
Bobina cab. galv. diam.1,5 mm - 100m
El paquete contiene 100 metros.A0717
Bobina cab. galv. diam.1,5 mm - 500m
El paquete contiene 500 metros.A0718
Bobina cab. galv. diam. 1,5 mm - 1000m
El paquete contiene 1000 metros.Cable de acero galvanizado, de 1,5 mm de diámetro, compuesta de 49 alambres.
Capacidad de 15 kg (relación 5:1).
Accesorio compatible con uno de los siguientes códigos: A01532 - A01528 - A0714.Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Accesorio compatible con uno de los siguientes códigos: A0716 - A0717 - A0718.Código
Artículo
A01567
Bloque de term.enchufe/clavija 5P -3F HD
Regleta de borne toma‑clavija de doble borne de acople rápido e irreversible, para conexión línea de inicio / fin canal, 5 polos.
Código
Artículo
A0679
Roseton rectangular b/co 5P (sin cable)
Caja de alimentación en policarbonato blanco, soporte interno de acero galvanizado.
