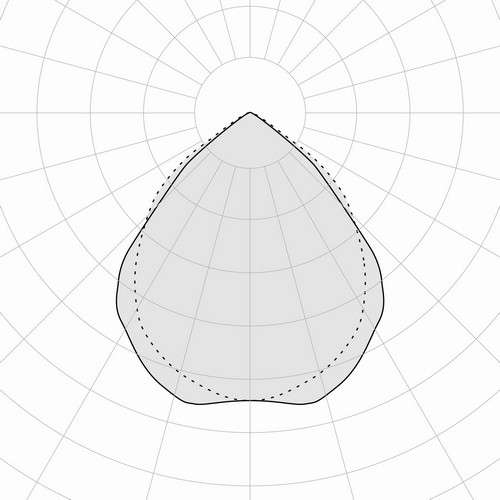

L 320 2MG
Código 28844
L<1000 cd/m² 65°
Luminancia media <1000 cd/m² para ángulos >65° radiales.
Óptica parabólica 2MG, alto rendimiento, de aluminio especular con tratamiento superficial al titanio ‑ magnesio, no iridiscente con aletas transversales cerradas en la parte superior.
Filtro de metacrilato (PMMA) prismatizado para un apantallamiento total del vano óptico.
Película protectora contra polvo y huellas, adhesiva, aplicada en la óptica.
L 320 596x596 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28844
L 323x10W LED 2MG 596x596
34
4287
4000
>80
596x596x80
20
22722
L 323x10W/940 LED 2MG 596x596
34
3323
4000
>90
596x596x80
20
L 320 596x596 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28856
L 323x10W LED DALI 2MG 596x596
34
4287
4000
>80
596x596x80
20
22724
L 323x10W/940 LED DALI 2MG 596x596
34
3323
4000
>90
596x596x80
20
L 320 596x596 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28847
L 323x10W LED EP 2MG 596x596
35
4287
4000
>80
596x596x80
20
22723
L 323x10W/940 LED EP 2MG 596x596
35
3323
4000
>90
596x596x80
20
L 320 296x1196 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28846
L 322x18W LED 2MG 296x1196
40
5024
4000
>80
1196x296x95
20
L 320 296x1196 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28858
L 322x18W LED DALI 2MG 296x1196
40
5024
4000
>80
1196x296x95
20
L 320 296x1196 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28849
L 322x18W LED EP 2MG 296x1196
41
5024
4000
>80
1196x296x95
20

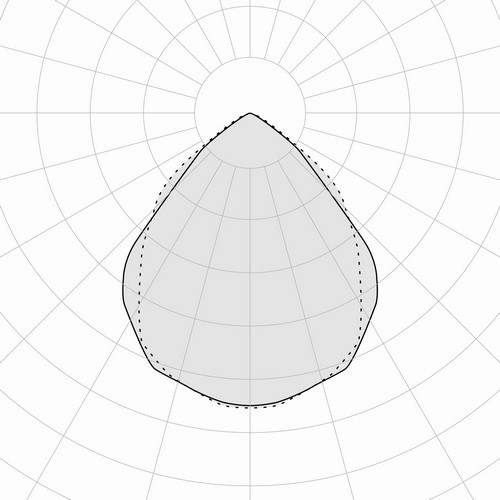

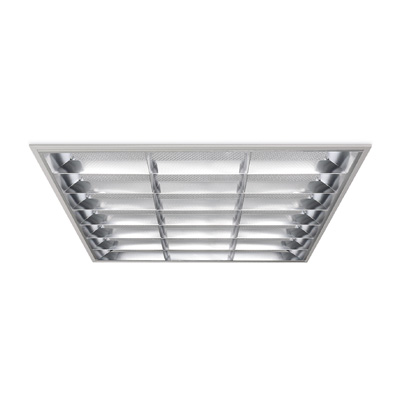

L 320 2S
Código 28826
L<1000 cd/m² 65°
Luminancia media <1000 cd/m² para ángulos >65° radiales.
Óptica parabólica 2S de aluminio semiespecular anti‑reflejo, con aletas transversales cerradas en la parte superior.
Filtro de metacrilato (PMMA) prismatizado para un apantallamiento total del vano óptico.
Película protectora contra polvo y huellas, adhesiva, aplicada en la óptica.
L 320 596x596 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28826
L 323x10W LED 2S 596x596
34
3997
4000
>80
596x596x80
20
22716
L 323x10W/940 LED 2S 596x596
34
3098
4000
>90
596x596x80
20
L 320 596x596 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28838
L 323x10W LED DALI 2S 596x596
34
3997
4000
>80
596x596x80
20
22718
L 323x10W/940 LED DALI 2S 596x596
34
3098
4000
>90
596x596x80
20
L 320 596x596 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28829
L 323x10W LED EP 2S 596x596
35
3997
4000
>80
596x596x80
20
22717
L 323x10W/940 LED EP 2S 596x596
35
3098
4000
>90
596x596x80
20
L 320 296x1196 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28828
L 322x18W LED 2S 296x1196
40
4588
4000
>80
1196x296x95
20
L 320 296x1196 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28840
L 322x18W LED DALI 2S 296x1196
40
4588
4000
>80
1196x296x95
20
L 320 296x1196 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
28831
L 322x18W LED EP 2S 296x1196
41
4588
4000
>80
1196x296x95
20

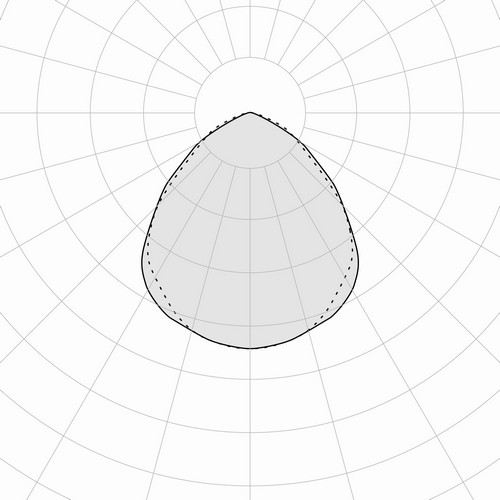

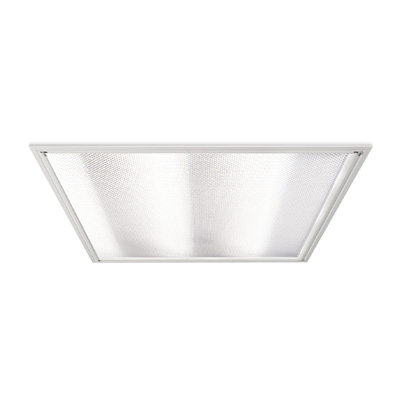

L 320 SP
Código 21244
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65° radiales.
Difusor plano SP de metacrilato (PMMA) transparente, prismatizado externamente, antideslumbrante, bloqueado al marco perimetral de aluminio prepintado de blanco, junta de estanqueidad, apertura con bisagra.
L 320 596x596 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21244
L 323x10W LED SP 596x596
34
4163
4000
>80
596x596x80
54
22701
L 323x10W/940 LED SP 596x596
34
3226
4000
>90
596x596x80
54
21245
L 324x10W LED SP 596x596
45
5516
4000
>80
596x596x80
54
22702
L 324x10W/940 LED SP 596x596
45
4275
4000
>90
596x596x80
54
L 320 596x596 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21256
L 323x10W LED DALI SP 596x596
34
4163
4000
>80
596x596x80
54
22703
L 323x10W/940 LED DALI SP 596x596
34
3226
4000
>90
596x596x80
54
21257
L 324x10W LED DALI SP 596x596
45
5516
4000
>80
596x596x80
54
22704
L 324x10W/940 LED DALI SP 596x596
45
4275
4000
>90
596x596x80
54
L 320 596x596 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21262
L 323x10W LED EP SP 596x596
35
4163
4000
>80
596x596x80
54
22705
L 323x10W/940 LED EP SP 596x596
35
3226
4000
>90
596x596x80
54
21263
L 324x10W LED EP SP 596x596
46
5516
4000
>80
596x596x80
54
22706
L 324x10W/940 LED EP SP 596x596
46
4275
4000
>90
596x596x80
54
L 320 599x599 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21617
L 323x10W LED SP 599x599
34
4163
4000
>80
599x599x80
54
21618
L 323x10W/940 LED SP 599x599
34
3226
4000
>90
599x599x80
54
L 320 599x599 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21619
L 323x10W LED DALI SP 599x599
34
4163
4000
>80
599x599x80
54
21620
L 323x10W/940 LED DALI SP 599x599
34
3226
4000
>90
599x599x80
54
L 320 599x599 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21621
L 323x10W LED EP SP 599x599
35
4163
4000
>80
599x599x80
54
21622
L 323x10W/940 LED EP SP 599x599
35
3226
4000
>90
599x599x80
54
L 320 296x1196 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21287
L 322x18W LED SP 296x1196
40
5114
4000
>80
1196x296x95
54
L 320 296x1196 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21290
L 322x18W LED DALI SP 296x1196
40
5114
4000
>80
1196x296x95
54
L 320 296x1196 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21293
L 322x18W LED EP SP 296x1196
41
5114
4000
>80
1196x296x95
54

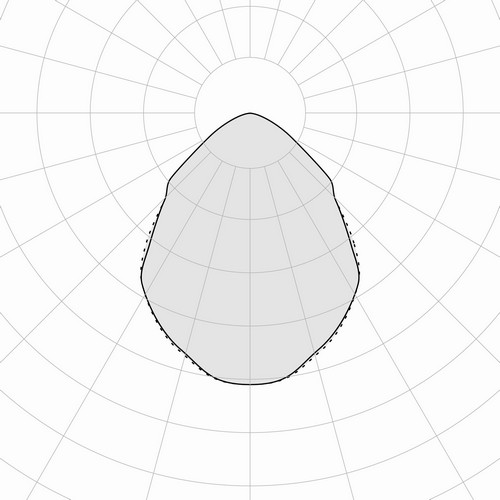

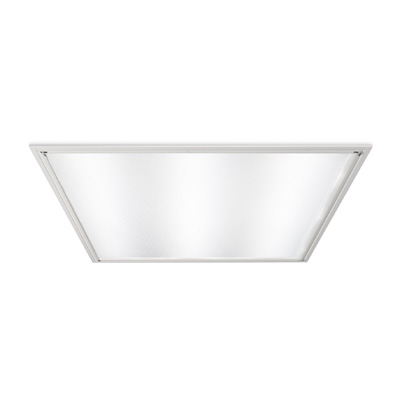

L 320 LGS
Código 21580
L<1500 cd/m² 65°
2x ‑ 4x ‑ Luminancia media <3000 cd/m² para ángulos >65° radiales.
3x ‑ Luminancia media <1500 cd/m² para ángulos >65° radiales.
Difusor plano microprismático LGS de metacrilato (PMMA) transparente, plurilenticular exteriormente antideslumbrante, bloqueado en el marco perimetral de aluminio pintado de blanco, junta de estanqueidad, apertura con bisagra.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
L 320 596x596 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21580
L 323x10W LED LGS 596x596
34
3178
4000
>80
596x596x80
54
21581
L 324x10W LED LGS 596x596
45
4292
4000
>80
596x596x80
54
22709
L 324x10W/940 LED LGS 596x596
45
3327
4000
>90
596x596x80
54
L 320 596x596 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21586
L 323x10W LED DALI LGS 596x596
34
3178
4000
>80
596x596x80
54
21587
L 324x10W LED DALI LGS 596x596
45
4292
4000
>80
596x596x80
54
22710
L 324x10W/940 LED DALI LGS 596x596
45
3327
4000
>90
596x596x80
54
L 320 596x596 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21589
L 323x10W LED EP LGS 596x596
35
3178
4000
>80
596x596x80
54
21590
L 324x10W LED EP LGS 596x596
46
4292
4000
>80
596x596x80
54
22711
L 324x10W/940 LED EP LGS 596x596
46
3327
4000
>90
596x596x80
54
L 320 599x599 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21623
L 324x10W LED LGS 599x599
45
4292
4000
>80
599x599x80
54
21624
L 324x10W/940 LED LGS 599x599
45
3327
4000
>90
599x599x80
54
L 320 599x599 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21625
L 324x10W LED DALI LGS 599x599
45
4292
4000
>80
599x599x80
54
21626
L 324x10W/940 LED DALI LGS 599x599
45
3327
4000
>90
599x599x80
54
L 320 599x599 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21627
L 324x10W LED EP LGS 599x599
46
4292
4000
>80
599x599x80
54
21628
L 324x10W/940 LED EP LGS 599x599
46
3327
4000
>90
599x599x80
54
L 320 296x1196 ‑ Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21600
L 322x18W LED LGS 296x1196
40
3979
4000
>80
1196x296x95
54
L 320 296x1196 ‑ Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21603
L 322x18W LED DALI LGS 296x1196
40
3979
4000
>80
1196x296x95
54
L 320 296x1196 ‑ Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
IP
21606
L 322x18W LED EP LGS 296x1196
41
3979
4000
>80
1196x296x95
54
LUMINOTÉCNICAS
Distribución directa simétrica.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Versión 10WTolerancia de color inicial (Mac Adam): SDCM 2.
Versión 18WTolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Cuerpo de acero galvanizado en caliente, pintado en poliéster de color blanco.
Atención: antes de pedir estos productos, le pedimos que consulte la hoja de instrucciones si el tipo de instalación requiere soportes para accesorios.ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Las luminarias con Equipo de emergencia permanente EP a bordo cumplen la norma EN 60598‑2‑22, excluidas las zonas de alto riesgo.
INSTALACIÓN
Instalación en apoyo o en contacto con soportes.
APLICACIONES
Salas de conferencia, con videoterminales, oficinas.
Ambientes con funciones visuales exigentes, que requieren una iluminación difusa y suave para un excelente confort visual y una protección total de la fuente.
Versiones SP, LGSAmbientes esterilizados, asépticos.
Producto adecuado para plantas de producción de alimentos (HACCP), IFS (Food Versión 6), BRC (GSFS Food Versión 7).
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- equipo: CLO
- versión Sensor
- difusor de metacrilato (PMMA) opal OP o de policarbonato SP, autoextinguible V2
- luminarias para instalación a tope con soportes
- versiones de emergencia
Cable de seguridad anticaída para asegurar el cuerpo a la estructura edilicia.
Longitud 2,5 m.
Código
Artículo
A0720
Wieland (clavija blanca)
A0721
Wago (clavija blanca)
A0722
Clavija + adaptador blancos Ensto
A0725
Wieland (clavija negra)
A0726
Wago (clavija negra)
A0727
Clavija + adaptador negros Ensto
Clavija para la conexión rápida de la luminaria, 3 polos irreversible de encastre (Snap‑in), con dispositivo de bloqueo integrado, cables H07 V2‑U HT90° 1,5 mm², para la conexión a la regleta de bornes de la luminaria.
Conexión para encendido simple: pedir clavija blanca.
Conexión para doble encendido, con regulación de la intensidad luminosa, emergencia: pedir clavija blanca más clavija negra.
Este accesorio solo es adecuado para productos de forma cuadrada.Marco adaptador de acero pintado blanco, para instalar luminarias con medidas 596x596 mm en sobrepuesto en falsos techos de cartón yeso.
Este accesorio solo es adecuado para productos de forma cuadrada.Código
Artículo
A0173
15 HI Soportes L320-L350-L450
El paquete contiene 4 unidades.Soporte de fijación en acero galvanizado para su instalación en placas de yeso.
Paquete para 1 luminaria.
Regulación min. 0 mm, máx. 25 mm.
Este accesorio solo es adecuado para productos de forma cuadrada.Código
Artículo
A0177
15 ZH Soportes L320-L350-L560
El paquete contiene 4 unidades.Abrazadera de fijación de acero galvanizado.
Paquete para 1 luminaria.
Para luminarias en versión cuadrada con óptica (regulación min. 0 mm, máx. 60 mm), con difusor y cristal (regulación min. 15 mm, máx. 60 mm).
Para las luminarias rectangulares (regulación min. 45 mm, máx. 72 mm), con difusor y cristal (regulación min. 27 mm, máx. 65 mm).
Adecuado para la instalación en apoyo en placas de yeso.Código
Artículo
A0170
15 BS Soportes L320-L400-L560
El paquete contiene 4 unidades.Abrazadera de fijación de acero galvanizado para la instalaciòn para sobreponer.
Paquete para 1 luminaria.
Para luminarias en versión rectangular con óptica (regulación mín. 18 mm, máx. 45 mm), con difusor (regulación mín. 0 mm, máx. 40 mm).
No adecuados para luminarias de empotrar de luz difusa.Código
Artículo
A0179
15 LB Soportes L320-350 panel Met.
El paquete contiene 4 unidades.Abrazadera de fijación de acero galvanizado para la instalación en luz en paneles metálicos con estructura escondida.
Paquete para 1 luminaria.
Para luminarias en versión cuadrada con óptica de fijación en dos posiciones (23/36 mm, 53/66 mm) con difusor (36 mm y 66 mm).
No adecuados para luminarias de empotrar de luz difusa.
