3F Rio HE C Amplio
Versión circular.

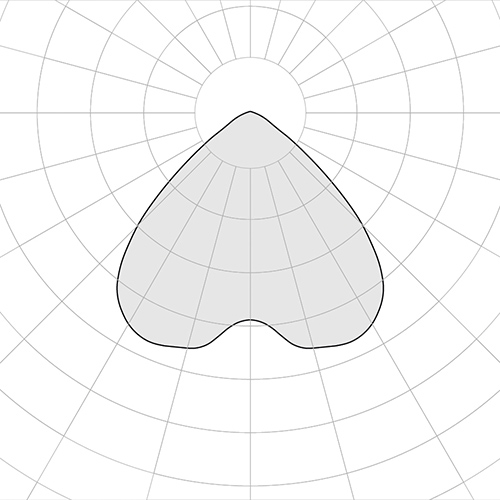

Distribución rotosimétrica amplia.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Rio HE 4C 23000/840 WIDE
116
22613
4000
>80
508x508x175
66
3F Rio HE 5C 28000/840 WIDE
146
28266
4000
>80
530x530x175
66
3F Rio HE 6C 34000/840 WIDE
168
33919
4000
>80
626x626x175
66
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
3F Rio HE 4C 23000/840 D2D WIDE
116
22613
4000
>80
508x508x175
66
3F Rio HE 5C 28000/840 D2D WIDE
146
28266
4000
>80
530x530x175
66
3F Rio HE 6C 34000/840 D2D WIDE
172
33919
4000
>80
626x626x175
66
LUMINOTÉCNICAS
Distribución amplia, media y concentrada.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED circulares.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Estructura modular en función del número de disipadores utilizados para las versiones circular (C).
Disipadores pasivos modulares en aluminio fundido a presión, pintados en blanco.
Para optimizar la gestión térmica del módulo LED, los disipadores de calor son de gran tamaño y provisto de auto‑limpieza de las aletas de refrigeración.
Placa de acero inoxidable de gran espesor para una resistencia máxima y un compartimento circular para el cableado formado por un monobloque de aluminio fundido y pintado de color blanco con un anillo central fijo con función de alineación de la luminaria.
Lentes 3F Lens de metacrilato trasparente (PMMA) con superficie plana externa, con una alta eficacia luminosa.
Guarnicion de estanqueidad poliuretánicas expandidas, ecológicas, antiedad, colocadas mediante proceso automático continuo con ausencia de juntas.
Cable de seguridad de acero galvanizado ø 2 mm y abrazaderas, suministrado.
Mosquetón de acero galvanizado para fijación central con cadena, suministrado.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
Unidad de potencia colocado en un compartimento separado por el módulo LED para garantizar una temperatura óptima de componentes de cableado, para ser registrable y fácil de mantener.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Conexión rápida mediante conector 3/5 P.
INSTALACIÓN
Instalación superficial en techo o en suspensión con accesorio.
APLICACIONES
Temperatura ambiente de ‑30°C a +45°C.
Interiores secos, polvorientos o con chorros de agua ocasionales.
Ambientes comerciales, industriales, deportivos (sin juegos aéreos) y almacenes.
En entornos en los que se ve la necesidad de una protección total contra la caída de fragmentos (por ejemplo, ambientes con productos alimentarios o máquinas con partes móviles o con cambios extremos de temperatura), el uso de luminarias con lentes policarbonato.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
ADVERTENCIAS
Luminaria no apta para cámaras frigoríficas con temperatura ambiente <0°C y/o humedad relativa >85%.
BAJO PEDIDO
- diferentes composiciones lineales
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- versiones para aplicaciones deportivas (resistencia al lanzamiento de bolas)
- lentes de policarbonato (IK08)
- cuerpo de color RAL diferente
- doble encendido para versiones ON/OFF
- equipo: CLO
- línea de alimentación de doble entrada
- versiones de emergencia
Código
Artículo
Par de soportes de techo Rio C
Abrazaderas para la instalación de la luminaria en el techo, de acero inoxidable.
Código
Artículo
A0652
Par.soportes instalacion en techo 3F LEM
Abrazaderas para la instalación de la luminaria en el techo o barra colectora, de acero inoxidable.
Atención: estas abrazaderas NO permiten orientar la luminaria. Para ajustar la orientación es necesario instalar los accesorios A0651+A0632.Abrazaderas para la instalación de la luminaria en el techo, de acero galvanizado en caliente pintado con poliéster de color blanco.
La abrazadera A0632 permite instalar la luminaria en el techo sin la posibilidad de que gire sobre sí misma.
Para ajustar la orientación es necesario instalar los dos accesorios (A0651+A0632).Abrazaderas para la instalación de la luminaria en la pared, de acero galvanizado en caliente pintado con poliéster de color blanco.
La abrazadera A0654 permite instalar la luminaria en la pared sin la posibilidad de que gire sobre sí misma.
Para ajustar la orientación es necesario instalar los dos accesorios (A0651+A0654).Soporte adicional, de acero galvanizado en caliente pintado con poliéster de color blanco, que combinado con los accesorios A0654 o A0632 permite orientar los aparatos de techo o de pared.
Este accesorio debe utilizarse SIEMPRE con uno de los siguientes códigos: A0632 ‑ A0654.Código
Artículo
Soportes rotación Rio 4LS
Soportes para la rotación de luminarias instaladas en el techo o en blindobarra.
Código
Artículo
A0242
15SS 1 Bobina cable acero galv. - 100 m
El paquete contiene 100 metros.A0243
15BF 1 Bobina cable acero galv. - 500 m
El paquete contiene 500 metros.Cable de seguridad anticaída Ø 2 mm para asegurar el cuerpo a la estructura edilicia.
Acoplando el accesorio A0714 a uno de los cables de seguridad (A0242 ó A0243), se obtiene un kit anticaída para fijar y regular el cable en el elemento portante de la estructura edil.
El cable pasa entre los dos agujeros de pasaje presentes en las bridas.
Recomendado para ambientes con probabilidad de recibir golpes o zonas sísmicas.Código
Artículo
A0714
Terminal 2 orif. suspension - 100 uds
El paquete contiene 100 unidades.Terminal de latón niquelado adecuados para el montaje y ajuste de alambre de acero galvanizado (diámetro # mm # mm ‑ # mm), con tornillos de bloqueo.
Un clip con 2 foros permite bloquear y regular el cable en el elemento portante (que forma parte del edificio) o en un taco con gancho cerrado.
Código
Artículo
Reductor de prensaestopas ø7-9mm para CR 3P
El paquete contiene 10 unidades.Reductor de prensaestopas ø13-17mm para CR 5P
El paquete contiene 10 unidades.A01006 compatible con las versiones ON/OFF, SENSEHBZQ e SENSEMBZQ, reduce la entrada de la línea de ø9‑13mm a ø7‑9mm.
A01007 compatible con las versiones EP e D2D, aumenta la entrada de la línea de ø9‑13mm a ø13‑17mm.
