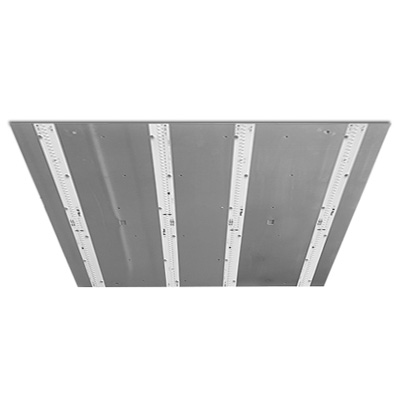

Kit LED Retrofit 3F Cub IP64
En sustitución de la versión 4x55W IP64. Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
A5223
Kit LED 3F Cub - 100W/840
108
12988
4000
>80
680x680x187
A5224
Kit LED 3F Cub - 150W/840
159
19764
4000
>80
680x680x187
Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
A5225
Kit LED 3F Cub - 100W/840 EP
109
12988
4000
>80
680x680x187
A5226
Kit LED 3F Cub - 150W/840 EP
160
19764
4000
>80
680x680x187
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
A5227
Kit LED 3F Cub - 100W/840 DALI
108
12988
4000
>80
680x680x187
A5228
Kit LED 3F Cub - 150W/840 DALI
159
19764
4000
>80
680x680x187
Equipo de emergencia permanente EP ‑ DALI, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
A5229
Kit LED 3F Cub - 100W/840 DALI EP
109
12988
4000
>80
680x680x187
A5230
Kit LED 3F Cub - 150W/840 DALI EP
160
19764
4000
>80
680x680x187
Kit LED Retrofit 3F Cub IP64 CR
En sustitución de la versión 4x55W IP64 CR. Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
A5231
Kit LED 3F Cub CR - 100W/840
108
12988
4000
>80
680x680x187
A5232
Kit LED 3F Cub CR - 150W/840
159
19764
4000
>80
680x680x187
Equipo de emergencia permanente EP, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
A5233
Kit LED 3F Cub CR - 100W/840 EP
109
12988
4000
>80
680x680x187
A5234
Kit LED 3F Cub CR - 150W/840 EP
160
19764
4000
>80
680x680x187
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
A5235
Kit LED 3F Cub CR - 100W/840 DALI
108
12988
4000
>80
680x680x187
A5236
Kit LED 3F Cub CR - 150W/840 DALI
159
19764
4000
>80
680x680x187
Equipo de emergencia permanente EP ‑ DALI, autonomía 1h, recarga 24h
Código
Artículo
W
lm
K
CRI
L x A x H
A5237
Kit LED 3F Cub CR - 100W/840 DALI EP
109
12988
4000
>80
680x680x187
A5238
Kit LED 3F Cub CR - 150W/840 DALI EP
160
19764
4000
>80
680x680x187
LUMINOTÉCNICAS

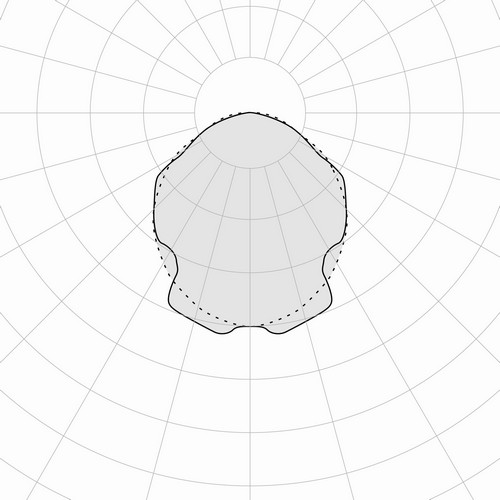

Distribución amplia simétrica.
Duración útil (L70/B20): 100000 h. (tq+25°C)
Duración útil (L70/B10): 50000 h. (tq+40°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Elemento portaequipo de aluminio.
Cierres antivandálico (2 piezas) para sustituir a las dos existentes.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Las luminarias con Equipo de emergencia permanente EP a bordo cumplen la norma EN 60598‑2‑22, excluidas las zonas de alto riesgo.
Encendido único.
INSTALACIÓN
Retrofit.
Las instrucciones de instalación del kit LED retrofit, conforme con EN 60598‑1 y marcado CE, la econtrará dentro del equipo 3F Filippi ‑ Luminarias fluorescentes 3F Cub solo deben realizarse por personal cualificado para garantizar el cumplimiento a las normas nacionales de instalación.
NOTAS
Valorar en base a la aplicación, el uso de cristal estampado antideslumbramiento.
ADVERTENCIAS
Luminaria no apta para cámaras frigoríficas con temperatura ambiente <0°C y/o humedad relativa >85%.
Para mantener el grado de protección del dispositivo y a efectos de la validez de la garantía de los nuevos kits de actualización, es imprescindible:
- siga las instrucciones de seguridad y funcionamiento descritas en la hoja de instrucciones
- la utilización de los dos tornillos autoperforantes suministrados (uno para cada driver), cumplirá la doble función de perforar el cuerpo y fijar el driver, manteniendo el grado de protección de la luminaria
- la sustitución de los cierres antivandálico existentes por otros nuevos
- limpiar el cristal del difusor para mejorar la eficacia
