3F Travetta DI 2MG
Código 10748
L<1000 cd/m² 65°
Luminancia media <1000 cd/m² para ángulos >65° radiales.
Emisión luminosa: directa 85%, indirecta 15%.
Óptica parabólica 2MG, alto rendimiento, de aluminio especular con tratamiento superficial al titanio ‑ magnesio, no iridiscente con aletas transversales cerradas en la parte superior.
Filtro de metacrilato (PMMA) prismatizado para un apantallamiento total del vano óptico.
Película protectora contra polvo y huellas, adhesiva, aplicada en la óptica.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
10747
3F Travetta LED DI 2x15W 2MG L1590
33
3958
4000
>80
1590x190x60
20
10748
3F Travetta LED DI 2x22W 2MG L1590
49
5865
4000
>80
1590x190x60
20
10758
3F Travetta LED DI 2x15W/940 2MG L1590
33
3067
4000
>90
1590x190x60
20
10759
3F Travetta LED DI 2x22W/940 2MG L1590
49
4545
4000
>90
1590x190x60
20
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
11503
3F Travetta LED DI 2x15W DALI 2MG L1590
33
3958
4000
>80
1590x190x60
20
11504
3F Travetta LED DI 2x22W DALI 2MG L1590
49
5865
4000
>80
1590x190x60
20
11596
3F Trav. LED DI 2x15W/940 DALI 2MG L1590
33
3067
4000
>90
1590x190x60
20
11597
3F Trav. LED DI 2x22W/940 DALI 2MG L1590
49
4545
4000
>90
1590x190x60
20

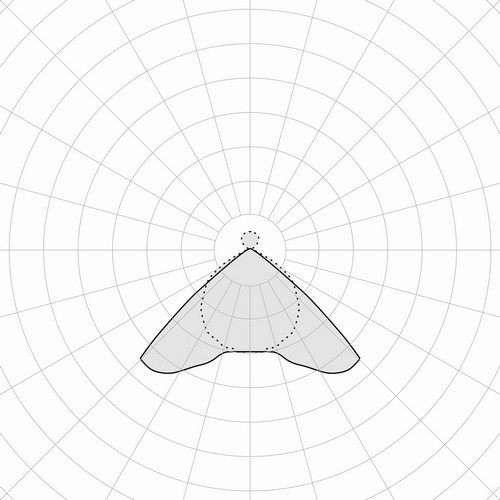

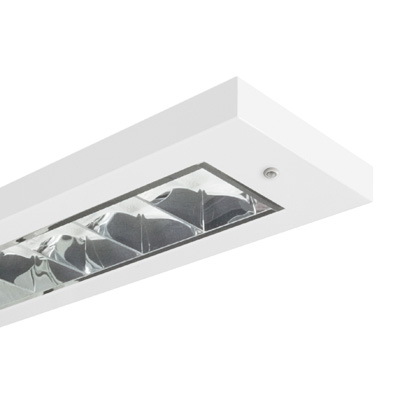

3F Travetta DI DALI Sensor 2MG
Código 11523
L<1000 cd/m² 65°
Luminancia media <1000 cd/m² para ángulos >65° radiales.
Emisión luminosa: directa 85%, indirecta 15%.
Óptica parabólica 2MG, alto rendimiento, de aluminio especular con tratamiento superficial al titanio ‑ magnesio, no iridiscente con aletas transversales cerradas en la parte superior.
Filtro de metacrilato (PMMA) prismatizado para un apantallamiento total del vano óptico.
Película protectora contra polvo y huellas, adhesiva, aplicada en la óptica.
Sensor de luminosidad y presencia DALI integrado en la luminaria, mantiene el nivel de iluminación constante en función de la luz natural y de la presencia de personas.
Encendido, apagado y regulación en función de la luminosidad y presencia.
Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
11522
3F Trav. LED DI 2x15W DALI LS 2MG L1590
35
3958
4000
>80
1590x190x60
20
11523
3F Trav. LED DI 2x22W DALI LS 2MG L1590
49
5865
4000
>80
1590x190x60
20

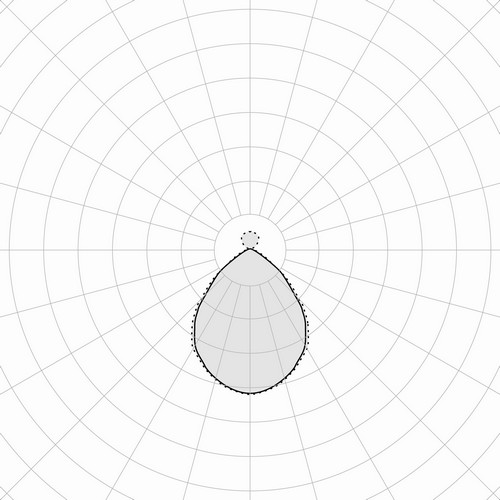

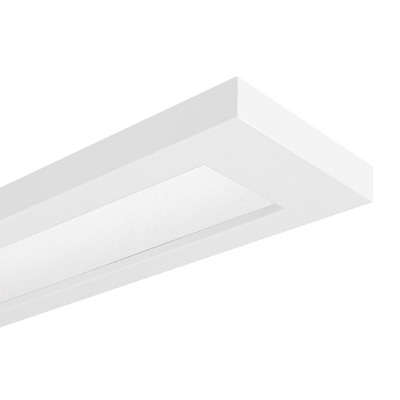

3F Travetta DI LGS
Código 11656
L<3000 cd/m² 65°
Luminancia media <3000 cd/m² para ángulos >65° radiales.
Emisión luminosa: directa 85%, indirecta 15%.
Recuperador de flujo de aluminio semipulido.
Difusor plano microprismatizado LGS de metacrilato (PMMA) transparente, exteriormente plurilenticular y antideslumbrante.
Filtro de policarbonato opal antideslumbrante para la uniformidad de brillo.
Bajo pedido, versiones con emisión indirecta potenciada.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
11656
3F Travetta LED DI 2x18W LGS L1290
40
3954
4000
>80
1290x190x60
20
11657
3F Travetta LED DI 2x24W LGS L1290
54
5116
4000
>80
1290x190x60
20
11599
3F Travetta LED DI 2x22W LGS L1590
49
5096
4000
>80
1590x190x60
20
11600
3F Travetta LED DI 2x30W LGS L1590
66
6403
4000
>80
1590x190x60
20
11658
3F Travetta LED DI 2x18W/940 LGS L1290
40
3064
4000
>90
1290x190x60
20
11659
3F Travetta LED DI 2x24W/940 LGS L1290
54
3965
4000
>90
1290x190x60
20
11602
3F Travetta LED DI 2x22W/940 LGS L1590
49
3950
4000
>90
1590x190x60
20
11603
3F Travetta LED DI 2x30W/940 LGS L1590
66
4963
4000
>90
1590x190x60
20
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
11660
3F Travetta LED DI 2x18W DALI LGS L1290
40
3954
4000
>80
1290x190x60
20
11661
3F Travetta LED DI 2x24W DALI LGS L1290
54
5116
4000
>80
1290x190x60
20
11629
3F Travetta LED DI 2x22W DALI LGS L1590
49
5096
4000
>80
1590x190x60
20
11630
3F Travetta LED DI 2x30W DALI LGS L1590
66
6403
4000
>80
1590x190x60
20
11662
3F Trav. LED DI 2x18W/940 DALI LGS L1290
40
3064
4000
>90
1290x190x60
20
11663
3F Trav. LED DI 2x24W/940 DALI LGS L1290
54
3965
4000
>90
1290x190x60
20
11632
3F Trav. LED DI 2x22W/940 DALI LGS L1590
49
3950
4000
>90
1590x190x60
20
11633
3F Trav. LED DI 2x30W/940 DALI LGS L1590
66
4963
4000
>90
1590x190x60
20
LUMINOTÉCNICAS
Distribución directa‑indirecta.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 2.
MECÁNICAS
Cuerpo de forma cuadrada de acero galvannealed pintado blanco con superficie antirreflejo.
Película para cerrar los orificios superiores de policarbonato opal.
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
Regleta de bornes para conexión de línea en cascada con regleta de bornes 2x2,5 mm².
INSTALACIÓN
Instalación en suspensión.
Gracias a la total compatibilidad de dimensiones, distancia de fijación y accesorios con la anterior versión fluorescente, este producto se convierte en la solución perfecta para actualizar instalaciones existentes.
APLICACIONES
Ambientes de exposición, de representación, con videoterminales, hall, tiendas, salones, oficinas.
Ambientes que requieren una iluminación difusa y suave para un confort visual óptimo.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
Los productos DALI Sensor (LS) tienen sensor de presencia y luminosidad integrado.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- dimensiones diferentes
- cuerpo y accesorios en colores RAL diferentes
- equipo: CLO
- versiones de emergencia
Código
Artículo
A0052
Soporte fijacion pared
Soporte de fijación a pared, de acero pintado de color blanco.
Brida de unión para formación de canales lineales o derivaciones de luminarias, de acero galvanizado con agujeros superiores para suspensiónes regulables.
Elemento de unión lineal y derivación entre luminarias o entre las luminarias y la pared, para formación de canales, de acero con cubierta equipable de color blanco.
Permite el paso de la línea de alimentación.
Para el uso de los elementos de unión en falsos techos 600x600 ver instalación.
Bajo Pedido: elementos de longitud deseada.
Elementos de unión para falso techo 625x625.Derivación en correspondencia con los elementos de unión lineal de acero con cobertura disponible, de color blanco.
Permite el paso de la línea de alimentación.
El elemento de unión lineal 190x190 se puede utilizar también para derivaciones de T (requiere un estribo cód. A0875) y de X (requiere dos estribos cód. A0875).
Para obtener una derivación de T o de X óptima en correspondencia con los elementos de unión para falsos techos con perfiles a la vista 600x600, se recomienda combinar el elemento de unión lineal de 1110 mm con la derivación de 460 mm y el elemento de unión lineal de 810 mm con la derivación de 310 mm.Elemento de unión entre las luminarias o entre la luminarias y la pared, color blanco, compuesto por un tubo de aluminio de 1,5 m de longitud y Ø20 mm que puede seccionarse a la longitud deseada, permite el paso de la línea de alimentación.
Cabeza de cierre de elemento de unión lineal para utilizar cuando haya elementos de unión al inicio y al final del canal.
Suspensión regulable con caja de policarbonato color blanco, soporte interno de acero galvanizado.
Versión equipada con cable transparente de alimentación 5x1,5 mm².
Cables inox Ø 1,25 mm, longitud 1 m, plomados en un extremo con reguladores para enganche en la luminaria.
Bajo pedido: para suspensiones de longitud superior a 1 m solicitar cables en acero inox Ø 1,25 mm en bobina de 100 m y paquete de 100 bornes.
Accesorio siempre necesario para productos de 2200 mm de longitud.Suspensión fija con caja de policarbonato blanco, soporte interno de acero galvanizado.
Versión equipada con cable transparente de alimentación 5x1,5 mm².
Cables inox Ø 1,25 mm plomados en la extremidad para enganchar en la luminaria.
Bobina de cable de acero inoxidable Ø 1,25 mm, longitud de 100 m.
Bornes de latón niquelado adecuados para el montaje de alambre de acero (diámetro 1,25 mm 1,5 mm ‑ 2 mm), con tornillos de bloqueo.
Código
Artículo
A0679
Roseton rectangular b/co 5P (sin cable)
Caja de alimentación en policarbonato blanco, soporte interno de acero galvanizado.
