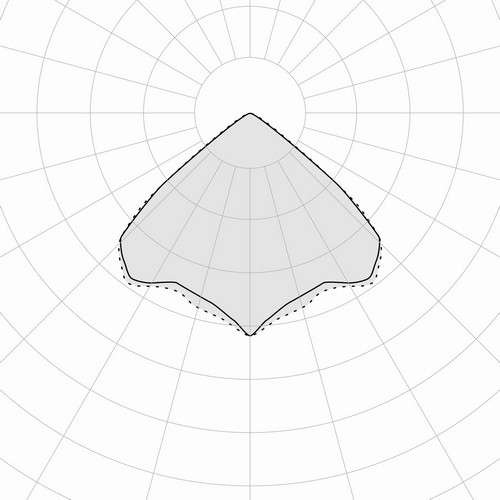

3F Linux L Amplio
Distribución amplia.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20127
3F Linux L 40 LED AMPIO L1778
40
6936 IP40
6607 IP54
4000
>80
1778x62x32
40
A20126
3F Linux L 50 LED AMPIO L1778
46
8247 IP40
7856 IP54
4000
>80
1778x62x32
40
A20125
3F Linux L 60 LED AMPIO L1778
55,5
9855 IP40
9388 IP54
4000
>80
1778x62x32
40
A20124
3F Linux L 85 LED AMPIO L1778
84
14086 IP40
13418 IP54
4000
>80
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20141
3F Linux L 40 LED DALI AMPIO L1778
40
6936 IP40
6607 IP54
4000
>80
1778x62x32
40
A20140
3F Linux L 50 LED DALI AMPIO L1778
46
8247 IP40
7856 IP54
4000
>80
1778x62x32
40
A20139
3F Linux L 60 LED DALI AMPIO L1778
55,5
9855 IP40
9388 IP54
4000
>80
1778x62x32
40
A20138
3F Linux L 85 LED DALI AMPIO L1778
84
14086 IP40
13418 IP54
4000
>80
1778x62x32
40

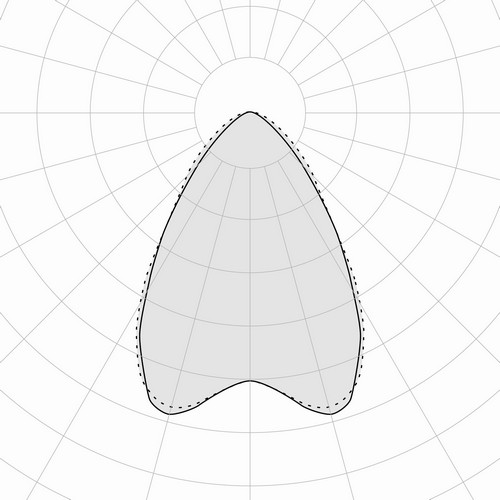

3F Linux L Medio
Distribución media.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20757
3F Linux L 40 LED MEDIO L1778
40
6843 IP40
6499 IP54
4000
>80
1778x62x32
40
A20756
3F Linux L 50 LED MEDIO L1778
46
8136 IP40
7728 IP54
4000
>80
1778x62x32
40
A20755
3F Linux L 60 LED MEDIO L1778
55,5
9723 IP40
9235 IP54
4000
>80
1778x62x32
40
A20754
3F Linux L 85 LED MEDIO L1778
84
13898 IP40
13200 IP54
4000
>80
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20762
3F Linux L 40 LED DALI MEDIO L1778
40
6843 IP40
6499 IP54
4000
>80
1778x62x32
40
A20761
3F Linux L 50 LED DALI MEDIO L1778
46
8136 IP40
7728 IP54
4000
>80
1778x62x32
40
A20760
3F Linux L 60 LED DALI MEDIO L1778
55,5
9723 IP40
9235 IP54
4000
>80
1778x62x32
40
A20759
3F Linux L 85 LED DALI MEDIO L1778
84
13898 IP40
13200 IP54
4000
>80
1778x62x32
40

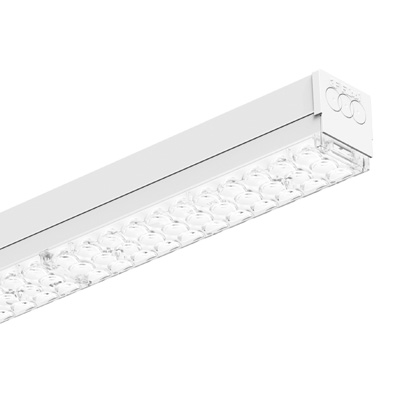

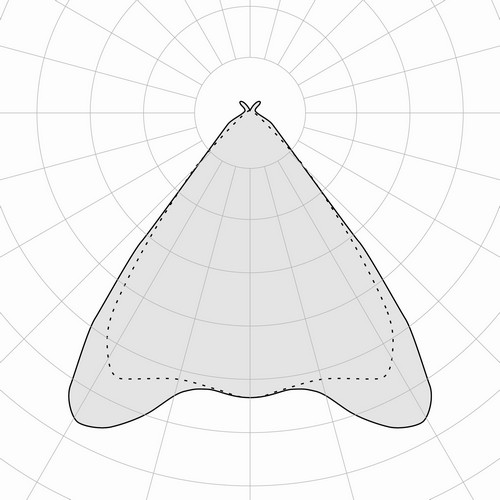

3F Linux L UGR
Código A20661
L<3000 cd/m² 65°
Distribución simétrica controlada.
Luminancia media <3000 cd/m² para ángulos >65° radiales.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20661
3F Linux L 50 LED UGR L1778
46
8221 IP40
7924 IP54
4000
>80
1778x62x32
40
A20662
3F Linux L 40 LED UGR L1778
40
6914 IP40
6664 IP54
4000
>80
1778x62x32
40
A20664
3F Linux L 50/940 LED UGR L1778
50
6742 IP40
6498 IP54
4000
>90
1778x62x32
40
A20665
3F Linux L 40/940 LED UGR L1778
40
5670 IP40
5464 IP54
4000
>90
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20667
3F Linux L 50 LED DALI UGR L1778
46
8221 IP40
7924 IP54
4000
>80
1778x62x32
40
A20668
3F Linux L 40 LED DALI UGR L1778
40
6914 IP40
6664 IP54
4000
>80
1778x62x32
40
A20670
3F Linux L 50/940 LED DALI UGR L1778
50
6742 IP40
6498 IP54
4000
>90
1778x62x32
40
A20671
3F Linux L 40/940 LED DALI UGR L1778
40
5670 IP40
5464 IP54
4000
>90
1778x62x32
40

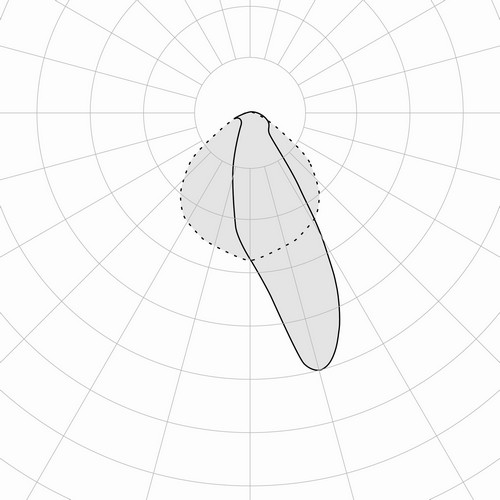

3F Linux L AS
Distribución asimétrica.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20747
3F Linux L 40 LED AS L1778
40
6957 IP40
6664 IP54
4000
>80
1778x62x32
40
A20746
3F Linux L 50 LED AS L1778
46
8272 IP40
7924 IP54
4000
>80
1778x62x32
40
A20745
3F Linux L 60 LED AS L1778
55,5
9886 IP40
9469 IP54
4000
>80
1778x62x32
40
A20744
3F Linux L 85 LED AS L1778
84
14130 IP40
13535 IP54
4000
>80
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20752
3F Linux L 40 LED DALI AS L1778
40
6957 IP40
6664 IP54
4000
>80
1778x62x32
40
A20751
3F Linux L 50 LED DALI AS L1778
46
8272 IP40
7924 IP54
4000
>80
1778x62x32
40
A20750
3F Linux L 60 LED DALI AS L1778
55,5
9886 IP40
9469 IP54
4000
>80
1778x62x32
40
A20749
3F Linux L 85 LED DALI AS L1778
84
14130 IP40
13535 IP54
4000
>80
1778x62x32
40

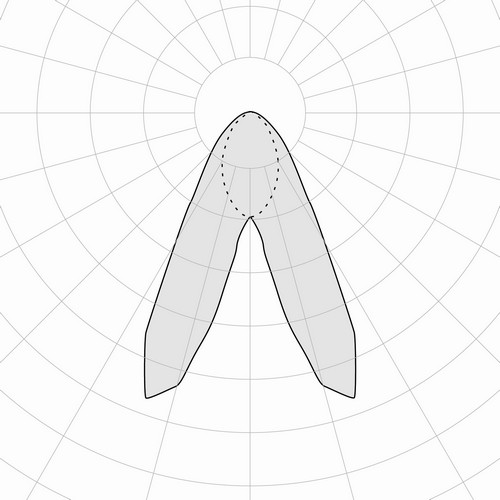

3F Linux L BAT
Distribución asimétrica doble.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20085
3F Linux L 40 LED BAT L1778
40
6950 IP40
6599 IP54
4000
>80
1778x62x32
40
A20084
3F Linux L 50 LED BAT L1778
46
8264 IP40
7847 IP54
4000
>80
1778x62x32
40
A20083
3F Linux L 60 LED BAT L1778
55,5
9876 IP40
9378 IP54
4000
>80
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20099
3F Linux L 40 LED DALI BAT L1778
40
6950 IP40
6599 IP54
4000
>80
1778x62x32
40
A20098
3F Linux L 50 LED DALI BAT L1778
46
8264 IP40
7847 IP54
4000
>80
1778x62x32
40
A20097
3F Linux L 60 LED DALI BAT L1778
55,5
9876 IP40
9378 IP54
4000
>80
1778x62x32
40

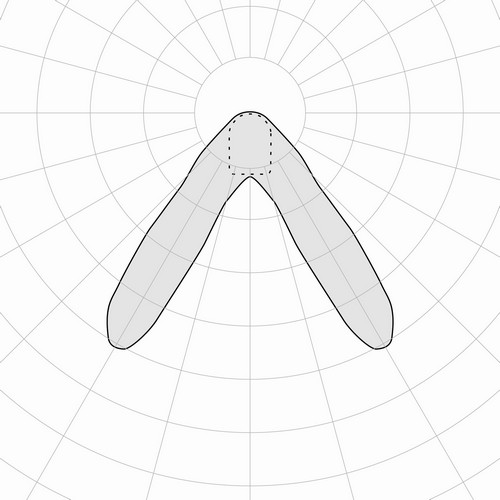

3F Linux L BAT WD
Distribución doble asimetríca amplia.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20610
3F Linux L 40 LED BAT WD L1778
40
6928 IP40
6528 IP54
4000
>80
1778x62x32
40
A20609
3F Linux L 50 LED BAT WD L1778
46
8238 IP40
7762 IP54
4000
>80
1778x62x32
40
A20608
3F Linux L 60 LED BAT WD L1778
55,5
9845 IP40
9276 IP54
4000
>80
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20624
3F Linux L 40 LED DALI BAT WD L1778
40
6928 IP40
6528 IP54
4000
>80
1778x62x32
40
A20623
3F Linux L 50 LED DALI BAT WD L1778
46
8238 IP40
7762 IP54
4000
>80
1778x62x32
40
A20622
3F Linux L 60 LED DALI BAT WD L1778
55,5
9845 IP40
9276 IP54
4000
>80
1778x62x32
40

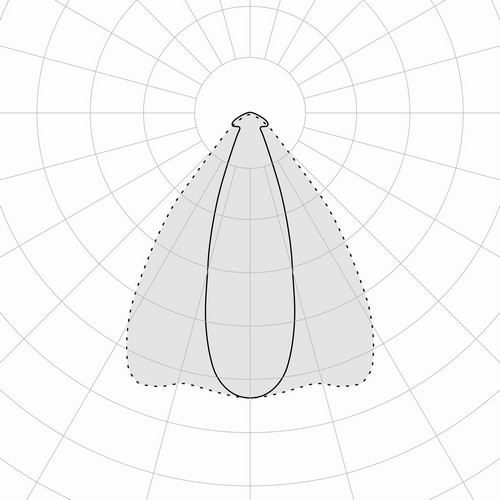

3F Linux L Concentrado
Distribución concentrada elíptica.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Altura mínima de instalación recomendada: 5 metros desde el suelo.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20167
3F Linux L 60 LED CONC L1778
55,5
9662 IP40
9154 IP54
4000
>80
1778x62x32
40
A20166
3F Linux L 85 LED CONC L1778
84
13810 IP40
13084 IP54
4000
>80
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20181
3F Linux L 60 LED DALI CONC L1778
55,5
9662 IP40
9154 IP54
4000
>80
1778x62x32
40
A20180
3F Linux L 85 LED DALI CONC L1778
84
13810 IP40
13084 IP54
4000
>80
1778x62x32
40

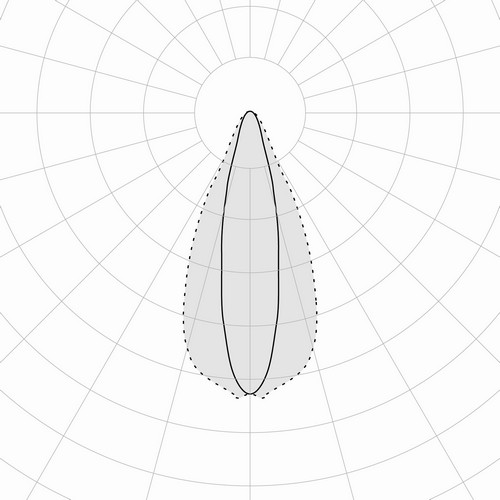

3F Linux L Hiperconcentrado
Distribución simétrica hipeconcentrada elíptica.
Altura de la estructura (3F Linux S | IP40 + 3F Linux L) igual a 65 mm.
Altura de la estructura (3F Linux S | IP54 + 3F Linux L) igual a 71 mm.
Altura mínima de instalación recomendada: 5 metros desde el suelo.
Equipo electrónico ON/OFF 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20685
3F Linux L 60 LED IPERCONC L1778
55,5
9418 IP40
8910 IP54
4000
>80
1778x62x32
40
A20684
3F Linux L 85 LED IPERCONC L1778
84
13462 IP40
12736 IP54
4000
>80
1778x62x32
40
Equipo electrónico DALI 230V‑50/60Hz
Código
Artículo
W
lm
K
CRI
L x A x H
IP
A20699
3F Linux L 60 LED DALI IPERCONC L1778
55,5
9418 IP40
8910 IP54
4000
>80
1778x62x32
40
A20698
3F Linux L 85 LED DALI IPERCONC L1778
84
13462 IP40
12736 IP54
4000
>80
1778x62x32
40
LUMINOTÉCNICAS
Distribución directa.
Duración útil (L80/B10): 100000 h. (tq+25°C)
Seguridad fotobiológica RG0.
FUENTE
Módulos LED lineales.
Tolerancia de color inicial (Mac Adam): SDCM 3.
MECÁNICAS
Unidad de luz en acero galvanizado en caliente, pintado en blanco con base de poliéster donde se fijan los resortes y ganchos de seguridad retráctiles de acero inoxidable.
Lentes de metacrilato (PMMA) con superficie plana externa (superpuesto para obtener una protección completa de los módulos LED).
ELÉCTRICAS
Conformidad con la normativa EN 60598‑1.
El cumplimiento de la norma EN 60598‑2‑22 para el suministro de energía desde un sistema de emergencia CPSS centralizado debe verificarse en las fichas técnicas de cada dispositivo individual en nuestro sitio web.
La conexión a la estructura con el enchufe móvil con selección de fase (H05Z‑U T‑halógeno sección de cable libre 0,5 mm² HT90).
INSTALACIÓN
Esta unidad de iluminación se puede instalar en el perfil 3F Linux S | IP40 y 3F Linux S | IP54.
APLICACIONES
Ambientes industriales, comerciales, de exposición, de paso, vestíbulos o salas de espera, tiendas.
Producto adecuado para plantas de producción de alimentos (HACCP), IFS (Food Versión 6), BRC (GSFS Food Versión 7).
Versión UGRSalas de conferencia, con videoterminales, oficinas.
GESTIÓN DE LA LUZ
Los productos DALI se pueden controlar con la tecnología 3F Easy Dim o 3F Smart Dimming.
BAJO PEDIDO
- potencias, índices de rendimiento cromático o temperaturas de color diferentes
- sensor de luz integrado
- versiones HACCP
- cuerpo en colores RAL diferentes
- equipo: CLO
- versiones de emergencia
Código
Artículo
A0052
Soporte fijacion pared
Soporte de fijación a pared, de acero pintado de color blanco.
Abrazaderas para la instalación de luminarias 3F Linda en estructuras de 3F Linux S.
Realizadas en acero galvanizado en caliente.
Código
Artículo
A20476
Contacto suelto clavija 3F Linux(50 uds)
El paquete contiene 50 unidades.Contacto adicional para el enchufe de la unidad de luz.
Accesorio no compatibles con los códigos: A20011 ‑ A20012.
