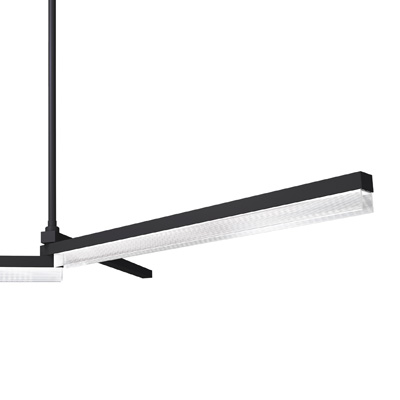

3F Trittico
Code 6104
Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
ø x H
IP
6157
3F Trittico WH 12+12+15/830 DALI H300
45
5901
3000
>80
1560x300
40
6160
3F Trittico WH 12+12+15/830 DALI H500
45
5901
3000
>80
1560x500
40
6163
3F Trittico WH 12+12+15/830 DALI H800
45
5901
3000
>80
1560x800
40
6158
3F Trittico BK 12+12+15/830 DALI H300
45
5901
3000
>80
1560x300
40
6161
3F Trittico BK 12+12+15/830 DALI H500
45
5901
3000
>80
1560x500
40
6164
3F Trittico BK 12+12+15/830 DALI H800
45
5901
3000
>80
1560x800
40
TECHNIQUES DE L'ÉCLAIRAGE
Distribution directe‑indirecte.
Durée utile (L85/B10): 50000 h. (tq+25°C)
Sécurité photobiologique RG0.
SOURCE
Modules LED linéaires.
Tolérance initiale couleur (MacAdam): SDCM 3.
MÉCANIQUES
Corps en aluminium extrudé avec rayures latérales horizontales.
Appareil composé de trois bras orientables de manière indépendante entre eux.
Récupérateur de flux en aluminium à haut rendement avec traitement de surface au titane et magnésium, absence d'irisation.
Filtre plat en méthacrylate (PMMA) transparent anti‑éblouissement.
Bras pour éclairage direct équipés de lentille en forme de U en méthacrylate (PMMA) caractérisée par des gravures intérieures satinées et une surface extérieure polie, pour optimiser au maximum la diffusion lumineuse.
Bras pour éclairage indirect avec vitre de protection en polycarbonate translucide.
Têtes en polycarbonate.
Suspension à tige de 300‑500‑800 mm de hauteur en acier avec mécanisme de rotation en laiton.
ÉLECTRIQUES
En conformité avec la norme EN 60598‑1.
La conformité à la norme EN 60598‑2‑22 pour l'alimentation électrique à partir d'un système d'urgence centralisé CPSS doit être vérifiée dans les fiches techniques de chaque appareil sur notre site Web.
Unité de câblage périphérique à faire entrer dans le faux‑plafond.
Classe II.
Bornier à 4 pôles, circuit simple 230V, 2 adresses DALI.
INSTALLATION
Installation sur faux‑plafonds en plaques de plâtre, panneaux en fibre minérale ou métalliques.
Attention : pour installer ce produit, il faut obligatoirement acheter un des quatre accessoires (A0828 / A0829 / A0830 / A0831) en fonction du type de plafond disponible.
APPLICATIONS
Locaux informatisés, salles de réunions, bureaux.
Locaux d'architecture, commerciaux, de représentation, banques.
Locaux exigeant un éclairage dynamique, diffus et doux pour un excellent confort visuel.
GESTION DE LA LUMIÈRE
Les produits DALI peuvent être commandés avec la technologie 3F Easy Dim ou 3F Smart Dimming.
SUR DEMANDE
  • indice de rendu des couleurs ou températures de couleur différents
  • corps d'une couleur RAL différente
  • câblage: CLO
  • version pour montage au plafond
  • hauteur maximale de la tige 1,3 m
  • versions d'urgence
Code
Article
A0828
Trittico fix.panneaux metal 60x60
Download instructions de montage
Bride d'installation d'appareil pour faux‑plafonds en panneaux métalliques de 600x600 avec structure invisible, en acier galvanisé à chaud avec vis de réglage de la perpendicularité de la tige.
Code
Article
A0829
Trittico fix.panneaux fibre miner.60x60
Download instructions de montage
Bride d'installation de l'appareil pour faux‑plafonds en panneaux en fibre minérale de 600x600 avec fers apparents, en acier galvanisé à chaud avec vis de réglage de la perpendicularité de la tige.
Code
Article
A0830
Fix.plaques de platre Trittico WH
Download instructions de montage
Bride d'installation d'appareil pour faux‑plafonds en plaques de plâtre, en acier galvanisé à chaud avec vis de réglage de la perpendicularité de la tige.
Rosace blanche pour couvrir un trou de Ø 120 mm.
Code
Article
A0831
Fix.plaques de platre Trittico BK
Download instructions de montage
Bride d'installation d'appareil pour faux‑plafonds en plaques de plâtre, en acier galvanisé à chaud avec vis de réglage de la perpendicularité de la tige.
Rosace noire pour couvrir un trou de Ø 120 mm.
