3F LED Panel
Les puissances 23W, 27W, 29W, 31W, 34W, 36W, 39W e 43W, sont disponible avec le câblage DALI.
Les puissances de 27W, 29W, 31W, 34W et 36W, sont disponible avec un câblage ON/OFF.
Code
Article
W
lm
K
CRI
L x A x H
IP
22790
3FLP6060UGR-830
23
27
29
31
34
36
39
43
2755 600mA
3207 700mA
3437 750mA
3640 800mA
3830 850mA
4010 900mA
4471 1000mA
4860 1100mA
3000
>80
595x595x9
43
22791
3FLP6060UGR-840
23
27
29
31
34
36
39
43
2990 600mA
3480 700mA
3730 750mA
3950 800mA
4160 850mA
4350 900mA
4850 1000mA
5272 1100mA
4000
>80
595x595x9
43
22796
3FLP30120UGR-840
23
27
29
31
34
36
39
43
2690 600mA
3131 700mA
3355 750mA
3554 800mA
3744 850mA
3922 900mA
4372 1000mA
4754 1100mA
4000
>80
1195x295x9
43
22792
3FLP6060UGR-930
23
27
29
31
34
36
39
43
2316 600mA
2696 700mA
2890 750mA
3060 800mA
3220 850mA
3370 900mA
3758 1000mA
4084 1100mA
3000
>90
595x595x9
43
22793
3FLP6060UGR-940
23
27
29
31
34
36
39
43
2513 600mA
2925 700mA
3135 750mA
3320 800mA
3500 850mA
3660 900mA
4081 1000mA
4436 1100mA
4000
>90
595x595x9
43
22794
3FLP30120UGR-940
23
27
29
31
34
36
39
43
2263 600mA
2634 700mA
2823 750mA
2990 800mA
3150 850mA
3300 900mA
3679 1000mA
4000 1100mA
4000
>90
1195x295x9
43
TECHNIQUES DE L'ÉCLAIRAGE

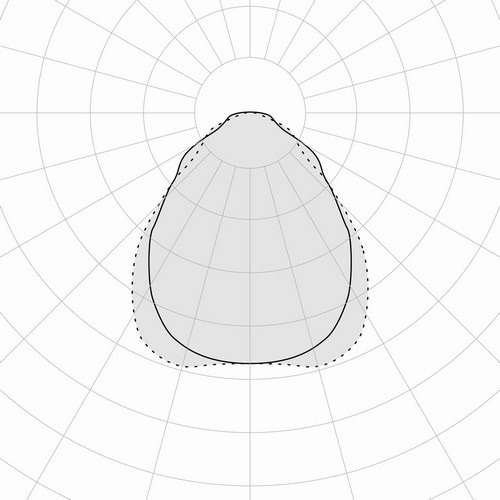

Distribution symétrique directe.
Luminance moyenne <3000 cd/m² pour angles >65° radiaux.
Durée utile (L75/B10): 100000 h. (tq+25°C)
Sécurité photobiologique RG0.
SOURCE
Modules LED linéaires.
Tolérance initiale couleur (MacAdam): SDCM 3.
MÉCANIQUES
Corps en aluminium poudre époxy‑polyester laqué blanc.
Diffuseur en méthacrylate (PMMA) microprismatique transparent SMP extérieurement, anti‑éblouissement à haute transmittance.
Cadre périmétral en polycarbonate blanc.
Câble de sécurité antichute.
ÉLECTRIQUES
En conformité avec la norme EN 60598‑1.
Alimentation multi‑courant, à commander séparément, qui vous permet de choisir le courant d'attaque du luminaire au moment de l'installation (900mA par défaut) en fonction de l'éclairement requis.
Appareils conformes à la norme EN 60598‑2‑22, pour l'alimentation électrique à partir d'un système d'urgence centralisé CPSS.
Classe II.
Kit de secours permanent EP, à commander séparément, conforme à la norme EN 60598‑2‑22, zones à haut risque exclues.
INSTALLATION
Installation en appui ou en butée, au plafond ou en suspension avec accessoires.
APPLICATIONS
Locaux informatisés, salles de réunions, bureaux.
Locaux de récréation, de passage, couloirs, écoles, cages d'escalier.
Locaux exigeant un éclairage diffus et doux pour un excellent confort visuel.
Produit adapté dans les usines de production alimentaire (HACCP), IFS (Food Version 6), BRC (GSFS Food Version 7).
GESTION DE LA LUMIÈRE
Les produits DALI peuvent être commandés avec la technologie 3F Easy Dim ou 3F Smart Dimming.
Dans les systèmes électriques sans système de régulation (manuel ou automatique) et le bus DALI, un cavalier approprié doit être réalisé sur les bornes DA‑DA de l'appareil.
Cadre pour l'installation au plafond du produit (driver inclus), en aluminium extrudé blanc.
Kit à assembler.
Chevilles et vis fournies en standard.
Attention: le code 3FLPLAF0603 est dédié aux panneaux de 60x60 cm, tandis que le code 3FLPLAF01203 est dédié aux panneaux de 120x30 cm.Carter 600x600 en acier peint en blanc, pour l'installation de luminaires 596x596 mm en butée sur faux plafonds avec panneaux métalliques.
Cet accessoire est apte seulement aux produits de forme carrée.Code
Article
A01492
3FKTLP-SPU - suspension avec ajustement - 2m
Suspension réglable avec câbles de 2 m de long.
Code
Article
A01493
3FKTLPW1-MS - ressorts intégrés
Kit de 4 ressorts métalliques pour installation encastrée du produit.
Code
Article
A01498

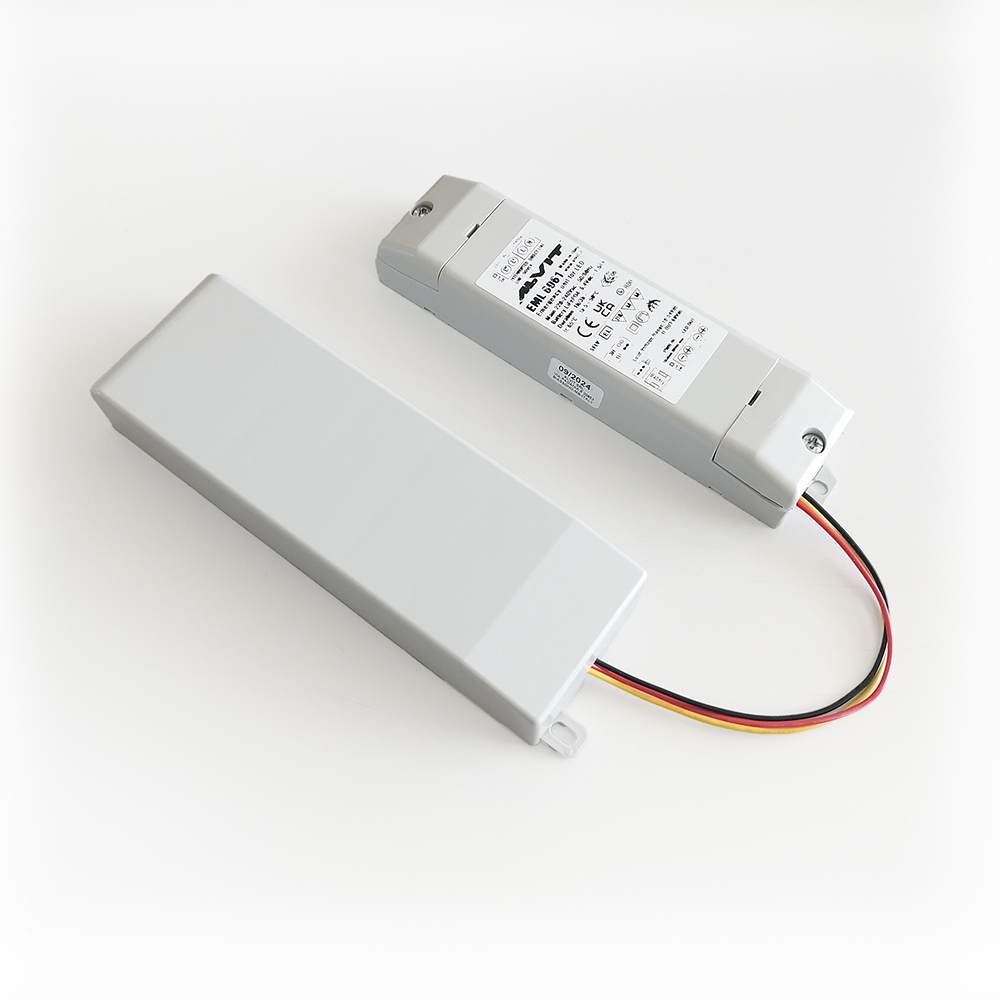

3FLP Kit EP 1h/3h - 12h
Câblage de secours permanent EP, autonomie sélectionnable 1h ou 3h, recharge 12h.
Conforme à la norme EN 60598‑2‑22, zones à haut risque exclues.
Dimensions de la batterie 160x50x30 mm.
Dimensions de l'inverseur 165x40x25 mm.
