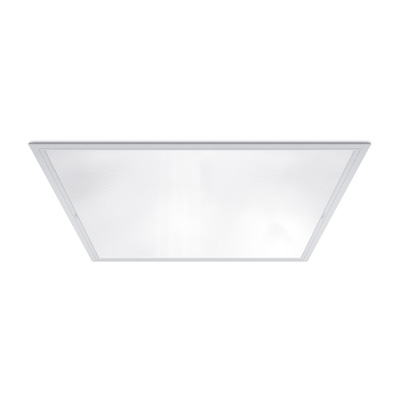

L 340 Lumière Diffuse LGS
Code 23857

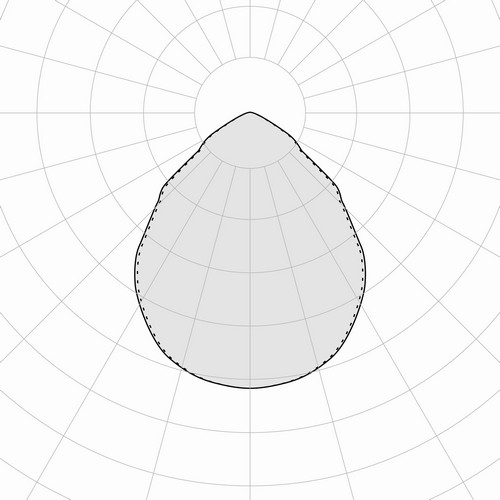

L<1500 cd/m² 65°
Luminance moyenne <1500 cd/m² pour angles >65° radiaux.
Diffuseur plat microprismatique LGS en méthacrylate (PMMA) transparent, à prismes externes, anti‑éblouissement.
Filtre en polycarbonate opale anti‑éblouissement pour uniformité de la luminosité.
L 340 596x596 ‑ Câblage électronique ON/OFF 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23857
L 340 25W/840 LGS 596x596
29
3785
4000
>80
596x596x80
40
23881
L 340 29W/940 LGS 596x596
35
3413
4000
>90
596x596x80
40
23858
L 340 38W/840 LGS 596x596
45
5677
4000
>80
596x596x80
40
23859
L 340 45W/840 LGS 596x596
52
6537
4000
>80
596x596x80
40
23882
L 340 45W/940 LGS 596x596
52
5066
4000
>90
596x596x80
40
L 340 596x596 ‑ Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23863
L 340 25W/840 DALI LGS 596x596
29
3785
4000
>80
596x596x80
40
23885
L 340 29W/940 DALI LGS 596x596
35
3413
4000
>90
596x596x80
40
23864
L 340 38W/840 DALI LGS 596x596
43
5677
4000
>80
596x596x80
40
23865
L 340 45W/840 DALI LGS 596x596
50
6537
4000
>80
596x596x80
40
23886
L 340 45W/940 DALI LGS 596x596
52
5066
4000
>90
596x596x80
40
L 340 596x596 ‑ Câblage de secours permanent EP, autonomie 1h, recharge 24h
Code
Article
W
lm
K
CRI
L x A x H
IP
23869
L 340 25W/840 EP LGS 596x596
30
3785
4000
>80
596x596x80
40
23889
L 340 29W/940 EP LGS 596x596
36
3413
4000
>90
596x596x80
40
23870
L 340 38W/840 EP LGS 596x596
46
5677
4000
>80
596x596x80
40
23871
L 340 45W/840 EP LGS 596x596
53
6537
4000
>80
596x596x80
40
23890
L 340 45W/940 EP LGS 596x596
53
5066
4000
>90
596x596x80
40
L 340 621x621 ‑ Câblage électronique ON/OFF 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23860
L 340 25W/840 LGS 621x621
29
3785
4000
>80
621x621x80
40
23883
L 340 29W/940 LGS 621x621
35
3413
4000
>90
621x621x80
40
23861
L 340 38W/840 LGS 621x621
45
5677
4000
>80
621x621x80
40
23862
L 340 45W/840 LGS 621x621
52
6537
4000
>80
621x621x80
40
23884
L 340 45W/940 LGS 621x621
52
5066
4000
>90
621x621x80
40
L 340 621x621 ‑ Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23866
L 340 25W/840 DALI LGS 621x621
29
3785
4000
>80
621x621x80
40
23887
L 340 29W/940 DALI LGS 621x621
35
3413
4000
>90
621x621x80
40
23867
L 340 38W/840 DALI LGS 621x621
43
5677
4000
>80
621x621x80
40
23868
L 340 45W/840 DALI LGS 621x621
50
6537
4000
>80
621x621x80
40
23888
L 340 45W/940 DALI LGS 621x621
52
5066
4000
>90
621x621x80
40
L 340 621x621 ‑ Câblage de secours permanent EP, autonomie 1h, recharge 24h
Code
Article
W
lm
K
CRI
L x A x H
IP
23891
L 340 29W/940 EP LGS 621x621
36
3413
4000
>90
621x621x80
40
23872
L 340 25W/840 EP LGS 621x621
30
3785
4000
>80
621x621x80
40
23873
L 340 38W/840 EP LGS 621x621
46
5677
4000
>80
621x621x80
40
23874
L 340 45W/840 EP LGS 621x621
53
6537
4000
>80
621x621x80
40
23892
L 340 45W/940 EP LGS 621x621
53
5066
4000
>90
621x621x80
40
L 340 Lumière Diffuse LGS IP65V
Code 23972
L<1500 cd/m² 65°
Luminance moyenne <1500 cd/m² pour angles >65° radiaux.
Diffuseur plat microprismatique LGS en méthacrylate (PMMA) transparent, à prismes externes, anti‑éblouissement.
Filtre en polycarbonate opale anti‑éblouissement pour uniformité de la luminosité.
L 340 596x596 ‑ Câblage électronique ON/OFF 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23972
L 340 25W/840 LGS IP65V 596x596
29
3785
4000
>80
596x596x80
65
23996
L 340 29W/940 LGS IP65V 596x596
35
3413
4000
>90
596x596x80
65
23973
L 340 38W/840 LGS IP65V 596x596
45
5677
4000
>80
596x596x80
65
23974
L 340 45W/840 LGS IP65V 596x596
52
6537
4000
>80
596x596x80
65
23997
L 340 45W/940 LGS IP65V 596x596
52
5066
4000
>90
596x596x80
65
L 340 596x596 ‑ Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23978
L 340 25W/840 DALI LGS IP65V 596x596
29
3785
4000
>80
596x596x80
65
24000
L 340 29W/940 DALI LGS IP65V 596x596
35
3413
4000
>90
596x596x80
65
23979
L 340 38W/840 DALI LGS IP65V 596x596
43
5677
4000
>80
596x596x80
65
23980
L 340 45W/840 DALI LGS IP65V 596x596
50
6537
4000
>80
596x596x80
65
24001
L 340 45W/940 DALI LGS IP65V 596x596
52
5066
4000
>90
596x596x80
65
L 340 596x596 ‑ Câblage de secours permanent EP, autonomie 1h, recharge 24h
Code
Article
W
lm
K
CRI
L x A x H
IP
23984
L 340 25W/840 EP LGS IP65V 596x596
30
3785
4000
>80
596x596x80
65
24004
L 340 29W/940 EP LGS IP65V 596x596
36
3413
4000
>90
596x596x80
65
23985
L 340 38W/840 EP LGS IP65V 596x596
46
5677
4000
>80
596x596x80
65
23986
L 340 45W/840 EP LGS IP65V 596x596
53
6537
4000
>80
596x596x80
65
24005
L 340 45W/940 EP LGS IP65V 596x596
53
5066
4000
>90
596x596x80
65
L 340 621x621 ‑ Câblage électronique ON/OFF 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23975
L 340 25W/840 LGS IP65V 621x621
29
3785
4000
>80
621x621x80
65
23998
L 340 29W/940 LGS IP65V 621x621
35
3413
4000
>90
621x621x80
65
23976
L 340 38W/840 LGS IP65V 621x621
45
5677
4000
>80
621x621x80
65
23977
L 340 45W/840 LGS IP65V 621x621
52
6537
4000
>80
621x621x80
65
23999
L 340 45W/940 LGS IP65V 621x621
52
5066
4000
>90
621x621x80
65
L 340 621x621 ‑ Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23981
L 340 25W/840 DALI LGS IP65V 621x621
29
3785
4000
>80
621x621x80
65
24002
L 340 29W/940 DALI LGS IP65V 621x621
35
3413
4000
>90
621x621x80
65
23982
L 340 38W/840 DALI LGS IP65V 621x621
43
5677
4000
>80
621x621x80
65
23983
L 340 45W/840 DALI LGS IP65V 621x621
50
6537
4000
>80
621x621x80
65
24003
L 340 45W/940 DALI LGS IP65V 621x621
52
5066
4000
>90
621x621x80
65
L 340 621x621 ‑ Câblage de secours permanent EP, autonomie 1h, recharge 24h
Code
Article
W
lm
K
CRI
L x A x H
IP
23987
L 340 25W/840 EP LGS IP65V 621x621
30
3785
4000
>80
621x621x80
65
24006
L 340 29W/940 EP LGS IP65V 621x621
36
3413
4000
>90
621x621x80
65
23988
L 340 38W/840 EP LGS IP65V 621x621
46
5677
4000
>80
621x621x80
65
23989
L 340 45W/840 EP LGS IP65V 621x621
53
6537
4000
>80
621x621x80
65
24007
L 340 45W/940 EP LGS IP65V 621x621
53
5066
4000
>90
621x621x80
65

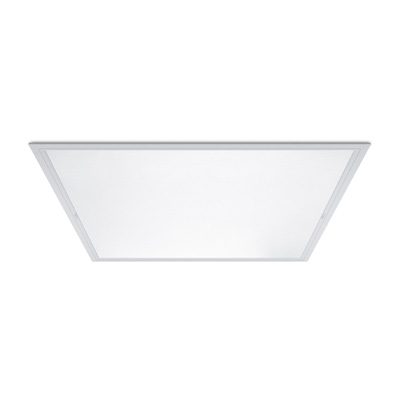

L 340 Lumière Diffuse VS IP65V
Code 23897

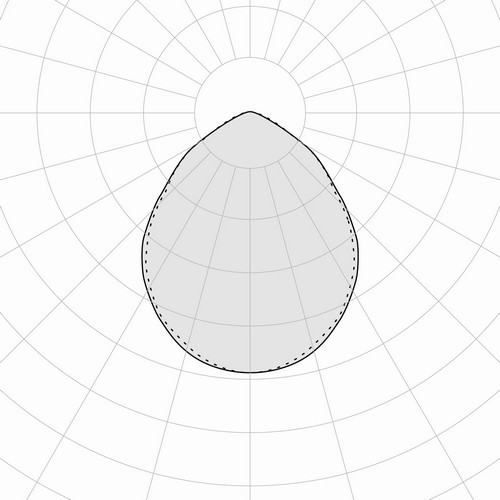

L<3000 cd/m² 65°
Luminance moyenne <3000 cd/m² pour angles >65° radiaux.
Verre VS anti‑éblouissement, trempé, non combustible, épaisseur 4 mm.
L 340 596x596 ‑ Câblage électronique ON/OFF 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23897
L 340 25W/840 VS IP65V 596x596
29
3499
4000
>80
596x596x80
65
23921
L 340 29W/940 VS IP65V 596x596
35
3155
4000
>90
596x596x80
65
23898
L 340 38W/840 VS IP65V 596x596
45
5248
4000
>80
596x596x80
65
23899
L 340 45W/840 VS IP65V 596x596
52
6044
4000
>80
596x596x80
65
23922
L 340 45W/940 VS IP65V 596x596
52
4684
4000
>90
596x596x80
65
L 340 596x596 ‑ Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23903
L 340 25W/840 DALI VS IP65V 596x596
29
3499
4000
>80
596x596x80
65
23925
L 340 29W/940 DALI VS IP65V 596x596
35
3155
4000
>90
596x596x80
65
23904
L 340 38W/840 DALI VS IP65V 596x596
43
5248
4000
>80
596x596x80
65
23905
L 340 45W/840 DALI VS IP65V 596x596
50
6044
4000
>80
596x596x80
65
23926
L 340 45W/940 DALI VS IP65V 596x596
52
4684
4000
>90
596x596x80
65
L 340 596x596 ‑ Câblage de secours permanent EP, autonomie 1h, recharge 24h
Code
Article
W
lm
K
CRI
L x A x H
IP
23909
L 340 25W/840 EP VS IP65V 596x596
30
3499
4000
>80
596x596x80
65
23929
L 340 29W/940 EP VS IP65V 596x596
36
3155
4000
>90
596x596x80
65
23910
L 340 38W/840 EP VS IP65V 596x596
46
5248
4000
>80
596x596x80
65
23911
L 340 45W/840 EP VS IP65V 596x596
53
6044
4000
>80
596x596x80
65
23930
L 340 45W/940 EP VS IP65V 596x596
53
4684
4000
>90
596x596x80
65
L 340 621x621 ‑ Câblage électronique ON/OFF 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23900
L 340 25W/840 VS IP65V 621x621
29
3499
4000
>80
621x621x80
65
23923
L 340 29W/940 VS IP65V 621x621
35
3155
4000
>90
621x621x80
65
23901
L 340 38W/840 VS IP65V 621x621
45
5248
4000
>80
621x621x80
65
23902
L 340 45W/840 VS IP65V 621x621
52
6044
4000
>80
621x621x80
65
23924
L 340 45W/940 VS IP65V 621x621
52
4684
4000
>90
621x621x80
65
L 340 621x621 ‑ Câblage électronique DALI 230V‑50/60Hz
Code
Article
W
lm
K
CRI
L x A x H
IP
23906
L 340 25W/840 DALI VS IP65V 621x621
29
3499
4000
>80
621x621x80
65
23927
L 340 29W/940 DALI VS IP65V 621x621
35
3155
4000
>90
621x621x80
65
23907
L 340 38W/840 DALI VS IP65V 621x621
43
5248
4000
>80
621x621x80
65
23908
L 340 45W/840 DALI VS IP65V 621x621
50
6044
4000
>80
621x621x80
65
23928
L 340 45W/940 DALI VS IP65V 621x621
52
4684
4000
>90
621x621x80
65
L 340 621x621 ‑ Câblage de secours permanent EP, autonomie 1h, recharge 24h
Code
Article
W
lm
K
CRI
L x A x H
IP
23912
L 340 25W/840 EP VS IP65V 621x621
30
3499
4000
>80
621x621x80
65
23931
L 340 29W/940 EP VS IP65V 621x621
36
3155
4000
>90
621x621x80
65
23913
L 340 38W/840 EP VS IP65V 621x621
46
5248
4000
>80
621x621x80
65
23914
L 340 45W/840 EP VS IP65V 621x621
53
6044
4000
>80
621x621x80
65
23932
L 340 45W/940 EP VS IP65V 621x621
53
4684
4000
>90
621x621x80
65
TECHNIQUES DE L'ÉCLAIRAGE
Distribution symétrique directe.
Durée utile (L80/B10): 100000 h. (tq+25°C)
Sécurité photobiologique RG0.
SOURCE
Modules LED carrés.
Tolérance initiale couleur (MacAdam): SDCM 3.
MÉCANIQUES
Corps en acier zingué à chaud, laqué en polyester blanc.
Cadre périmétral en polycarbonate blanc.
La version 621x621 est dédiée aux faux plafonds qui ont des dimensions modulaires de 625x625.
ÉLECTRIQUES
En conformité avec la norme EN 60598‑1.
La conformité à la norme EN 60598‑2‑22 pour l'alimentation électrique à partir d'un système d'urgence centralisé CPSS doit être vérifiée dans les fiches techniques de chaque appareil sur notre site Web.
Les luminaires avec câblage de secours permanent EP à bord sont conformes à la norme EN 60598‑2‑22, zones à haut risque exclues.
Câblage sur unité séparée.
Classe II.
INSTALLATION
Installation par pose ou par traction à l'aide de l'accessoire de cadre.
APPLICATIONS
Locaux exigeant une protection et un nettoyage simplifiés.
Hôpitaux, laboratoires pharmaceutiques, chimiques, aseptiques, salles stériles.
Locaux informatisés, salles de réunions, bureaux.
Locaux d'architecture, commerciaux, de représentation, banques.
Locaux où sont effectuées des tâches visuelles minutieuses requérant un éclairage diffus et doux pour un excellent confort visuel et une protection totale de la source.
Produit adapté dans les usines de production alimentaire (HACCP), IFS (Food Version 6), BRC (GSFS Food Version 7).
GESTION DE LA LUMIÈRE
Les produits DALI peuvent être commandés avec la technologie 3F Easy Dim ou 3F Smart Dimming.
SUR DEMANDE
- puissances, indice de rendu des couleurs ou températures de couleur différents
- câblage: CLO
- diffuseur en méthacrylate (PMMA) prismatique SP ou en polycarbonate SP, autoextinguible V2
- versions d'urgence
Câble de sécurité antichute avec supports pour fixer le corps à la structure du bâtiment.
Longueur 2,5 m.
Cadre adaptateur en acier laqué blanc pour installer des luminaires de 596x596 mm en butée sur des plafonds modulaires en placoplâtre.
