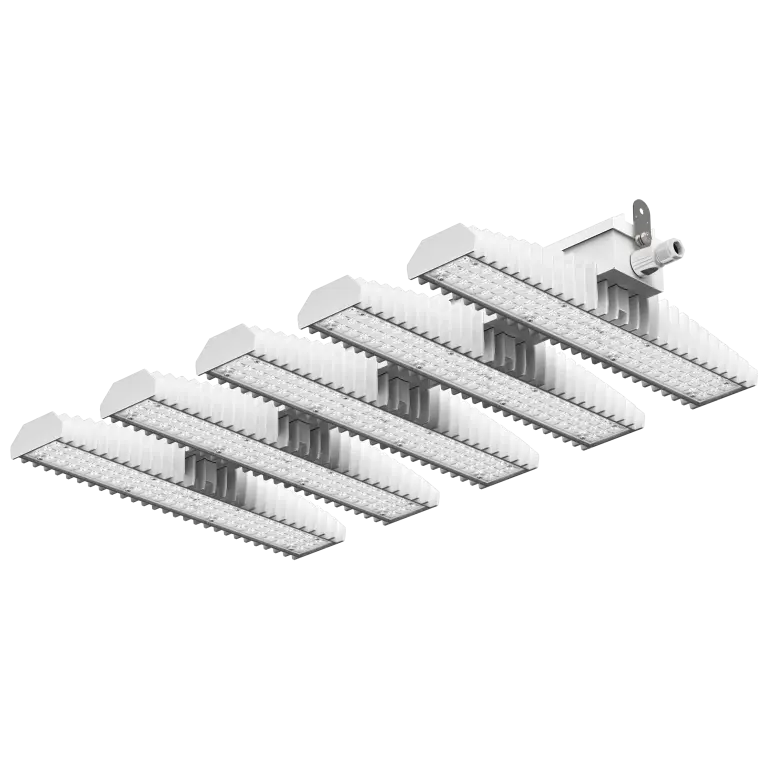

3F LEM HO Breedstralend
Brede verdeling met rechthoekige vorm.
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
58953
3F LEM 1 HO LED 70 CR AMPIO
71
11303
4000
>80
542x115x150
65
58957
3F LEM 1+1 HO LED 140 CR AMPIO
138
22606
4000
>80
1099x115x150
65
58954
3F LEM 2 HO LED 140 CR AMPIO
138
22606
4000
>80
470x542x129
65
58955
3F LEM 3 HO LED 210 CR AMPIO
207
33909
4000
>80
657x542x129
65
58956
3F LEM 4 HO LED 280 CR AMPIO
276
45213
4000
>80
757x542x129
65
58958
3F LEM 5 HO LED 350 CR AMPIO
345
56516
4000
>80
952x542x129
65
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
58971
3F LEM 1 HO LED 70 DALI CR AMPIO
71
11303
4000
>80
542x115x150
65
58975
3F LEM 1+1 HO LED 140 DALI CR AMPIO
138
22606
4000
>80
1099x115x150
65
58972
3F LEM 2 HO LED 140 DALI CR AMPIO
138
22606
4000
>80
470x542x129
65
58973
3F LEM 3 HO LED 210 DALI CR AMPIO
207
33909
4000
>80
657x542x129
65
58974
3F LEM 4 HO LED 280 DALI CR AMPIO
276
45213
4000
>80
757x542x129
65
58976
3F LEM 5 HO LED 350 DALI CR AMPIO
345
56516
4000
>80
952x542x129
65
3F LEM HO Mediumstralend
Medium verdeling met vierkante vorm.
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
58968
3F LEM 1+1 HO LED 140 CR MEDIO
138
22128
4000
>80
1099x115x150
65
58965
3F LEM 2 HO LED 140 CR MEDIO
138
22128
4000
>80
470x542x129
65
58966
3F LEM 3 HO LED 210 CR MEDIO
207
33192
4000
>80
657x542x129
65
58967
3F LEM 4 HO LED 280 CR MEDIO
276
44256
4000
>80
757x542x129
65
58969
3F LEM 5 HO LED 350 CR MEDIO
345
55320
4000
>80
952x542x129
65
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
58986
3F LEM 1+1 HO LED 140 DALI CR MEDIO
138
22128
4000
>80
1099x115x150
65
58983
3F LEM 2 HO LED 140 DALI CR MEDIO
138
22128
4000
>80
470x542x129
65
58984
3F LEM 3 HO LED 210 DALI CR MEDIO
207
33192
4000
>80
657x542x129
65
58985
3F LEM 4 HO LED 280 DALI CR MEDIO
276
44256
4000
>80
757x542x129
65
58987
3F LEM 5 HO LED 350 DALI CR MEDIO
345
55320
4000
>80
952x542x129
65
3F LEM HO Geconcentreerd
Distribution geconcentreerd elliptisch.
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
58959
3F LEM 1 HO LED 70 CR CONC
71
10825
4000
>80
542x115x150
65
58960
3F LEM 2 HO LED 140 CR CONC
138
21649
4000
>80
470x542x129
65
58961
3F LEM 3 HO LED 210 CR CONC
207
32474
4000
>80
657x542x129
65
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
58977
3F LEM 1 HO LED 70 DALI CR CONC
71
10825
4000
>80
542x115x150
65
58978
3F LEM 2 HO LED 140 DALI CR CONC
138
21649
4000
>80
470x542x129
65
58979
3F LEM 3 HO LED 210 DALI CR CONC
207
32474
4000
>80
657x542x129
65
3F LEM HO HRL
Diepstralende lichtuittreding (Rack washer).
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F LEM 1 HO LED 70 CR HRL
71
11004
4000
>80
542x115x150
65
3F LEM 2 HO LED 140 CR HRL
138
22008
4000
>80
470x542x129
65
3F LEM 3 HO LED 210 CR HRL
207
33012
4000
>80
657x542x129
65
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F LEM 1 HO LED 70 DALI CR HRL
71
11004
4000
>80
542x115x150
65
3F LEM 2 HO LED 140 DALI CR HRL
138
22008
4000
>80
470x542x129
65
3F LEM 3 HO LED 210 DALI CR HRL
207
33012
4000
>80
657x542x129
65
LICHTTECHNISCH
Symmetrische breed‑ en diepstralende en middelgrote ellipsvormige lichtuittreding.
Levensduur (L80/B10): 100000 uur. (tq+25°C)
Fotobiologische veiligheid RG0.
LICHTBRON
Lineaire LED‑modules.
Kleur initiële tolerantie (MacAdam): SDCM 3.
MECHANISCH
Passief modulaire koellichaam in gegoten aluminium, geschilderd in de kleur wit.
Om de warmtehuishouding van de LED modules te optimaliseren is het koellichaam oversized uitgevoerd en voorzien van zelfreinigende koelribben.
De driver behuizing is gemaakt van verzinkt staal en de LED modules van aluminium en deze zijn thermisch gescheiden.
3F optische lenzen met een hoge lichtopbrengst, transparant methacrylaat (PMMA) geïntegreerd in de LED modules.
Montagebeugel in roestvrij staal.
ELEKTRISCH
In overeenstemming met EN 60598‑1.
Naleving van de norm EN 60598‑2‑22 voor stroomvoorziening vanuit een gecentraliseerd CPSS‑noodsysteem moet worden geverifieerd in de technische gegevensbladen van elk afzonderlijk apparaat op onze website.
Snelle verbinding via 3/5 P connector.
Aggregaat geplaatst op een apart compartiment van de LED‑module om te zorgen voor een optimale temperatuur van de bekabeling componenten, te inspecteren en te onderhouden zijn.
TOEPASSINGEN
Omgevingstemperatuur van ‑30°C tot +55°C.
Droge en stoffige binnenomgevingen die bloot staan aan incidenteel spatwater.
Commerciële, industriële omgevingen, sportaccommodaties (waarin geen ballen gebruikt worden) en magazijnen.
Omgevingen waarin het nodig is een totale bescherming tegen vallen fragmenten (bijvoorbeeld omgevingen met levensmiddelen of machines met bewegende delen, of met extreme temperatuurschommelingen), gebruik armaturen met polycarbonaat lenzen.
LICHTBEHEERSING
De DALI‑producten kan worden bediend met de technologie 3F Easy Dim (pagine §GM266§) of 3F Smart Dimming.
WAARSCHUWINGEN
Armatuur niet geschikt voor koelcellen met een omgevingstemperatuur <0°C en/of relatieve vochtigheid >85%.
OP AANVRAAG
- verschillende vermogens, kleurweergave of kleurtemperaturen
- dubbele snelaansluiting
- polycarbonaat lenzen (IK08)
- bedrading: tweevoudig circuit, CLO
- lineaire LED‑modules, op speciale wijze beschermd tegen vluchtige chemische stoffen die voor de normale LED‑technologie schadelijk zijn
- HACCP‑versies
- versies met anticondensfilter
- noodversies
Code
Artikel
A0652
Paar beugels voor plafondmontage - 3F LEM
Beugels voor de installatie van de armatuur aan het plafond of op rail, van roestvrij staal.
Opgelet: deze beugels laten de armatuur NIET draaien. Om de armatuur te kunnen draaien moeten de accessoires A0651+A063 worden gebruikt.Beugels voor de installatie van de armatuur aan het plafond, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0632 kan gebruikt worden voor de installatie van de armatuur aan het plafond zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0632) worden geïnstalleerd.Beugels voor de installatie van de armatuur aan de wand, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0654 kan gebruikt worden voor de installatie van de armatuur aan de wand zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0654) worden geïnstalleerd.Extra beugel die in combinatie met de accessoires A0654 of A0632 gebruikt kan worden om de lichtarmaturen aan het plafond of de muur te richten, verkrijgbaar in thermisch verzinkt staal geverfd in het wit polyester.
Dit accessoire moet ALTIJD gebruikt worden met een van de volgende art.: A0632 ‑ A0654.Beugel voor de rotatie van de armaturen die aan het plafond of op een rail gemonteerd zijn.
Code
Artikel
A0728
Deksel voor voedingsapplicaties - voor 3F LEM 1
Stofbescherming, specifiek voor omgevingen waar voedsel wordt verwerkt, van wit gelakt verzinkt staal.
Voor een LEM 3 moeten bijvoorbeeld 3 stuks van de code A0733 worden besteld.
Niet verkrijgbaar voor de versie 1+1.
Let op: de maximale omgevingstemperaturen van de armaturen dalen met 10°C in alle families, behalve voor de High Output versies waarin de verlaging 5°C is.
De vermindering van de uitgestraalde lichtstroom is bij alle modellen in de reeks gelijk aan 3%.Code
Artikel
A0653
Paar van de vaststelling carabiniers voor chain installatie
Veerhaken voor de bevestiging van de armatuur aan een ketting, van gegalvaniseerd staal.
Glas met pakking ter bescherming van de spiegeloptiek tegen stof.
Aanbevolen voor erg vuile omgevingen.
Code
Artikel
A0242
100m verzinkt stalen kabel spoel
De verpakking bevat 100 meter.A0243
500m verzinkt stalen kabel spoel
De verpakking bevat 500 meter.Paar afdekplaten armatuur Ø 2 mm van wit gelakt staal. Vangsysteem met veiligheidskabel voor de borging van de behuizing aan het gebouw.
Door het accessoire A0714 te combineren met een van de twee veiligheidskabels (A0242 of A0243) kan een vangsysteem voor de bevestiging en regeling van de kabel op het dragende element van het gebouw worden verkregen.
De kabel loopt door de twee doorvoergaten op de hangbeugels.
Aanbevolen voor omgevingen die aan stoten onderhevig zijn of seismische zones.Code
Artikel
A0714
Klemmen 2 gaten - 100 st
De verpakking bevat 100 stuks.Controller terminal messing geschikt voor bevestiging en aanpassing van gegalvaniseerd staaldraad (diameter 1,25 mm 1,5 mm ‑ 2 mm), compleet met schroeven.
Dankzij de klem met 2 gaten kunt u de kabel op het dragende element (dat deel uitmaakt van het gebouw) of op de keilbout met oog vastmaken en afstellen.
Code
Artikel
A0521
Afdichtring verkleinen – diam.8mm
Afdichtring verkleinen, bestemd voor het gebruik van kabels met een buitendiameter tot 8 mm.
