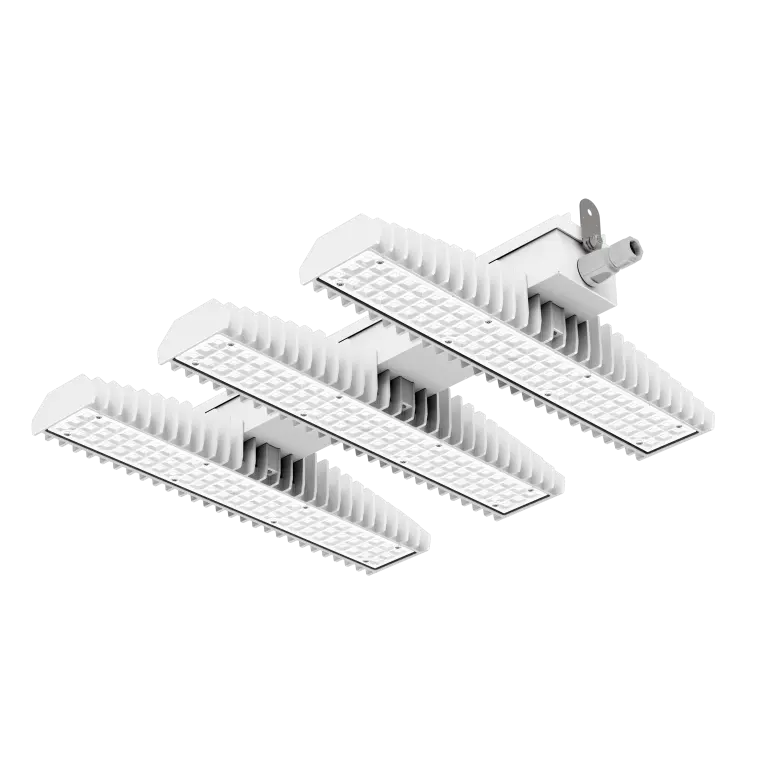

3F LEM Sport HO Mediumstralend
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F LEM 2 HO SPORT LED 180 CR MEDIO
147
22128
4000
>80
470x542x129
65
3F LEM 3 HO SPORT LED 210 CR MEDIO
222
33192
4000
>80
657x542x129
65
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F LEM 2 HO SPORT LED 180 DALI CR MEDIO
147
22128
4000
>80
470x542x129
65
3F LEM 3 HO SPORT LED 210 DALI CR MEDIO
222
33192
4000
>80
657x542x129
65
LICHTTECHNISCH
Breedstralende symmetrische distributie.
Levensduur (L80/B10): 100000 uur. (tq+25°C)
Fotobiologische veiligheid RG0.
LICHTBRON
Lineaire LED‑modules.
Kleur initiële tolerantie (MacAdam): SDCM 3.
MECHANISCH
Passief modulaire koellichaam in gegoten aluminium, geschilderd in de kleur wit.
Om de warmtehuishouding van de LED modules te optimaliseren is het koellichaam oversized uitgevoerd en voorzien van zelfreinigende koelribben.
Behuizing van aluminium en gegalvaniseerd staal, in wit gelakt, speciaal versterkt, stevig verankerd aan de wastafels en thermisch gescheiden.
3F optische lenzen met een hoge lichtopbrengst, transparant methacrylaat (PMMA) geïntegreerd in de LED modules.
Montagebeugel in roestvrij staal.
ELEKTRISCH
In overeenstemming met EN 60598‑1.
Naleving van de norm EN 60598‑2‑22 voor stroomvoorziening vanuit een gecentraliseerd CPSS‑noodsysteem moet worden geverifieerd in de technische gegevensbladen van elk afzonderlijk apparaat op onze website.
Snelaansluiting van polycarbonaat met kabelwartel M20x1,5 voor toegang tot het klemmenbord op een uitneembare slede.
Aggregaat geplaatst op een apart compartiment van de LED‑module om te zorgen voor een optimale temperatuur van de bekabeling componenten, te inspecteren en te onderhouden zijn.
TOEPASSINGEN
Omgevingstemperatuur van ‑30°C tot +55°C.
Armatuur geschikt voor sportscholen, zoals weileren als sport‑, commerciële, tentoonstellings‑ en industriële omgevingen.
Weerstand tegen balbelastingen conform DIN 18032‑3.Droge en stoffige binnenomgevingen die bloot staan aan incidenteel spatwater.
WAARSCHUWINGEN
Armatuur niet geschikt voor koelcellen met een omgevingstemperatuur <0°C en/of relatieve vochtigheid >85%.
OP AANVRAAG
- verschillende vermogens of kleurtemperaturen
- dubbele snelaansluiting
- polycarbonaat lenzen (IK08 ‑ 5J)
- bedrading: tweevoudig circuit, CLO
- lineaire LED‑modules, op speciale wijze beschermd tegen vluchtige chemische stoffen die voor de normale LED‑technologie schadelijk zijn
- versies met anticondensfilter
- noodversies
Code
Artikel
A0652
Paar beugels voor plafondmontage - 3F LEM
Beugels voor de installatie van de armatuur aan het plafond of op rail, van roestvrij staal.
Opgelet: deze beugels laten de armatuur NIET draaien. Om de armatuur te kunnen draaien moeten de accessoires A0651+A063 worden gebruikt.Beugels voor de installatie van de armatuur aan het plafond, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0632 kan gebruikt worden voor de installatie van de armatuur aan het plafond zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0632) worden geïnstalleerd.Beugels voor de installatie van de armatuur aan de wand, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0654 kan gebruikt worden voor de installatie van de armatuur aan de wand zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0654) worden geïnstalleerd.Extra beugel die in combinatie met de accessoires A0654 of A0632 gebruikt kan worden om de lichtarmaturen aan het plafond of de muur te richten, verkrijgbaar in thermisch verzinkt staal geverfd in het wit polyester.
Dit accessoire moet ALTIJD gebruikt worden met een van de volgende art.: A0632 ‑ A0654.Beugel voor de rotatie van de armaturen die aan het plafond of op een rail gemonteerd zijn.
Code
Artikel
A0728
Deksel voor voedingsapplicaties - voor 3F LEM 1
Stofbescherming, specifiek voor omgevingen waar voedsel wordt verwerkt, van wit gelakt verzinkt staal.
Voor een LEM 3 moeten bijvoorbeeld 3 stuks van de code A0733 worden besteld.
Niet verkrijgbaar voor de versie 1+1.
Let op: de maximale omgevingstemperaturen van de armaturen dalen met 10°C in alle families, behalve voor de High Output versies waarin de verlaging 5°C is.
De vermindering van de uitgestraalde lichtstroom is bij alle modellen in de reeks gelijk aan 3%.Code
Artikel
A0653
Paar van de vaststelling carabiniers voor chain installatie
Veerhaken voor de bevestiging van de armatuur aan een ketting, van gegalvaniseerd staal.
Glas met pakking ter bescherming van de spiegeloptiek tegen stof.
Aanbevolen voor erg vuile omgevingen.
Code
Artikel
A0242
100m verzinkt stalen kabel spoel
De verpakking bevat 100 meter.A0243
500m verzinkt stalen kabel spoel
De verpakking bevat 500 meter.Paar afdekplaten armatuur Ø 2 mm van wit gelakt staal. Vangsysteem met veiligheidskabel voor de borging van de behuizing aan het gebouw.
Door het accessoire A0714 te combineren met een van de twee veiligheidskabels (A0242 of A0243) kan een vangsysteem voor de bevestiging en regeling van de kabel op het dragende element van het gebouw worden verkregen.
De kabel loopt door de twee doorvoergaten op de hangbeugels.
Aanbevolen voor omgevingen die aan stoten onderhevig zijn of seismische zones.Code
Artikel
A0714
Klemmen 2 gaten - 100 st
De verpakking bevat 100 stuks.Controller terminal messing geschikt voor bevestiging en aanpassing van gegalvaniseerd staaldraad (diameter 1,25 mm 1,5 mm ‑ 2 mm), compleet met schroeven.
Dankzij de klem met 2 gaten kunt u de kabel op het dragende element (dat deel uitmaakt van het gebouw) of op de keilbout met oog vastmaken en afstellen.
Code
Artikel
A0521
Afdichtring verkleinen – diam.8mm
Afdichtring verkleinen, bestemd voor het gebruik van kabels met een buitendiameter tot 8 mm.
