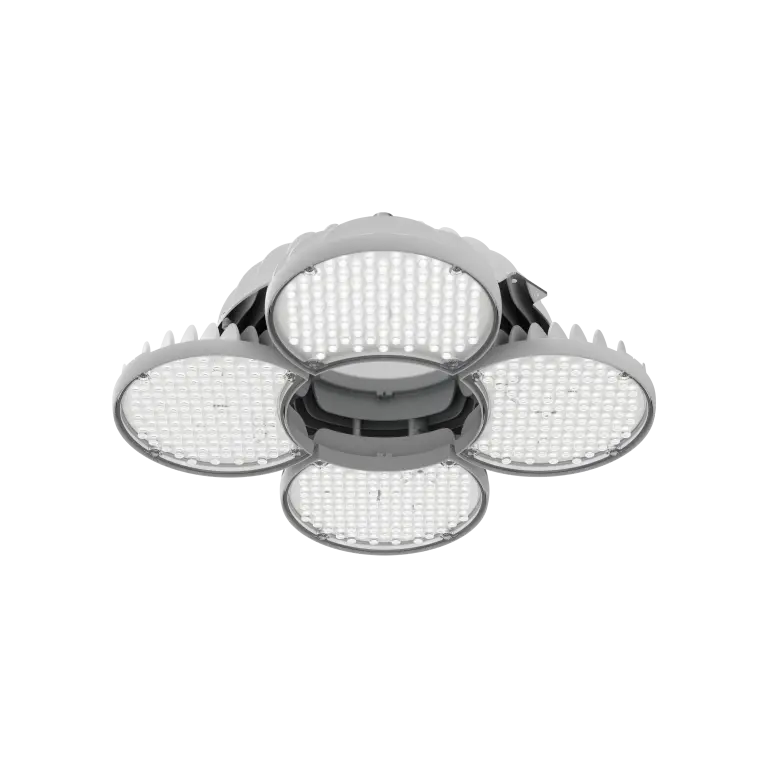

3F Rio HE C Breedstralend
Circulaire versie.
Brede rotosymmetrische verdeling.
E‑VSA ON/OFF 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HE 4C 23000/840 WIDE
116
22613
4000
>80
508x508x175
66
3F Rio HE 5C 28000/840 WIDE
146
28266
4000
>80
530x530x175
66
3F Rio HE 6C 34000/840 WIDE
168
33919
4000
>80
626x626x175
66
E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HE 4C 23000/840 D2D WIDE
116
22613
4000
>80
508x508x175
66
3F Rio HE 5C 28000/840 D2D WIDE
146
28266
4000
>80
530x530x175
66
3F Rio HE 6C 34000/840 D2D WIDE
172
33919
4000
>80
626x626x175
66
LICHTTECHNISCH
Brede, gemiddelde en geconcentreerde verspreiding.
Levensduur (L80/B10): 100000 uur. (tq+25°C)
Fotobiologische veiligheid RG0.
LICHTBRON
Ronde LED modules.
Kleur initiële tolerantie (MacAdam): SDCM 3.
MECHANISCH
Modulaire structuur afhankelijk van het aantal gebruikte koellichamen voor circulaire (C) versies.
Passief modulaire koellichaam in gegoten aluminium, geschilderd in de kleur wit.
Om de warmtehuishouding van de LED modules te optimaliseren is het koellichaam oversized uitgevoerd en voorzien van zelfreinigende koelribben.
Zwaar uitgevoerde roestvrijstalen plaat voor maximale sterkte en een cirkelvormig bedradingscompartiment bestaande uit een gegoten, in wit gelakt aluminium monoblok met een vaste centrale ring met uitlijnfunctie voor de armatuur.
Lenses 3F Lens van transparant methacrylaat (PMMA) lenzen met externe vlakke ondergrond, met een hoge lichtopbrengst.
Ecologische, anti‑aging afdichtingen van geexpaneerd polyurethaan, die op continue wijze in één stuk zonder verbindingspunten worden aangebracht.
Gegalvaniseerde stalen veiligheidskabel ø 2 mm en klemmen, meegeleverd.
Verzinkt stalen karabijnhaak voor centrale bevestiging met ketting, meegeleverd.
ELEKTRISCH
In overeenstemming met EN 60598‑1.
Aggregaat geplaatst op een apart compartiment van de LED‑module om te zorgen voor een optimale temperatuur van de bekabeling componenten, te inspecteren en te onderhouden zijn.
Naleving van de norm EN 60598‑2‑22 voor stroomvoorziening vanuit een gecentraliseerd CPSS‑noodsysteem moet worden geverifieerd in de technische gegevensbladen van elk afzonderlijk apparaat op onze website.
Snelle verbinding via 3/5 P connector.
INSTALLATIE
Plafond‑ of pendel installatie via accessoire.
TOEPASSINGEN
Omgevingstemperatuur van ‑30°C tot +45°C.
Droge en stoffige binnenomgevingen die bloot staan aan incidenteel spatwater.
Commerciële, industriële omgevingen, sportaccommodaties (waarin geen ballen gebruikt worden) en magazijnen.
Omgevingen waarin het nodig is een totale bescherming tegen vallen fragmenten (bijvoorbeeld omgevingen met levensmiddelen of machines met bewegende delen, of met extreme temperatuurschommelingen), gebruik armaturen met polycarbonaat lenzen.
LICHTBEHEERSING
De DALI‑producten kan worden bediend met de technologie 3F Easy Dim (pagine §GM266§) of 3F Smart Dimming.
WAARSCHUWINGEN
Armatuur niet geschikt voor koelcellen met een omgevingstemperatuur <0°C en/of relatieve vochtigheid >85%.
OP AANVRAAG
- verschillende lineaire samenstellingen
- verschillende vermogens, kleurweergave of kleurtemperaturen
- versies voor sporttoepassingen (weerstand tegen balbelastingen)
- polycarbonaat lenzen (IK08)
- behuizing in andere RAL‑kleur
- dubbele inschakeling voor ON/OFF‑versies
- bedrading: CLO
- dual‑input voedings
- noodversies
Code
Artikel
Paar beugels plafond Rio C
Beugels voor de installatie van de armatuur aan het plafond, van roestvrij staal.
Code
Artikel
A0652
Paar beugels voor plafondmontage - 3F LEM
Beugels voor de installatie van de armatuur aan het plafond of op rail, van roestvrij staal.
Opgelet: deze beugels laten de armatuur NIET draaien. Om de armatuur te kunnen draaien moeten de accessoires A0651+A063 worden gebruikt.Beugels voor de installatie van de armatuur aan het plafond, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0632 kan gebruikt worden voor de installatie van de armatuur aan het plafond zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0632) worden geïnstalleerd.Beugels voor de installatie van de armatuur aan de wand, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0654 kan gebruikt worden voor de installatie van de armatuur aan de wand zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0654) worden geïnstalleerd.Extra beugel die in combinatie met de accessoires A0654 of A0632 gebruikt kan worden om de lichtarmaturen aan het plafond of de muur te richten, verkrijgbaar in thermisch verzinkt staal geverfd in het wit polyester.
Dit accessoire moet ALTIJD gebruikt worden met een van de volgende art.: A0632 ‑ A0654.Beugel voor de rotatie van de armaturen die aan het plafond of op een rail gemonteerd zijn.
Code
Artikel
A0242
100m verzinkt stalen kabel spoel
De verpakking bevat 100 meter.A0243
500m verzinkt stalen kabel spoel
De verpakking bevat 500 meter.Paar afdekplaten armatuur Ø 2 mm van wit gelakt staal. Vangsysteem met veiligheidskabel voor de borging van de behuizing aan het gebouw.
Door het accessoire A0714 te combineren met een van de twee veiligheidskabels (A0242 of A0243) kan een vangsysteem voor de bevestiging en regeling van de kabel op het dragende element van het gebouw worden verkregen.
De kabel loopt door de twee doorvoergaten op de hangbeugels.
Aanbevolen voor omgevingen die aan stoten onderhevig zijn of seismische zones.Code
Artikel
A0714
Klemmen 2 gaten - 100 st
De verpakking bevat 100 stuks.Controller terminal messing geschikt voor bevestiging en aanpassing van gegalvaniseerd staaldraad (diameter 1,25 mm 1,5 mm ‑ 2 mm), compleet met schroeven.
Dankzij de klem met 2 gaten kunt u de kabel op het dragende element (dat deel uitmaakt van het gebouw) of op de keilbout met oog vastmaken en afstellen.
Code
Artikel
Kabelwartel reductor ø7-9mm voor CR 3P
De verpakking bevat 10 stuks.Kabelwartel reductor ø13-17mm voor CR 5P
De verpakking bevat 10 stuks.A01006 compatibel met de ON/OFF, SENSEHBZQ e SENSEMBZQ‑versies, vermindert de stroomlijningang van ø9‑13mm naar ø7‑9mm.
A01007 compatibel met de EP e D2D‑versies, verhoogt de stroomlijningang van ø9‑13mm naar ø13‑17mm.
