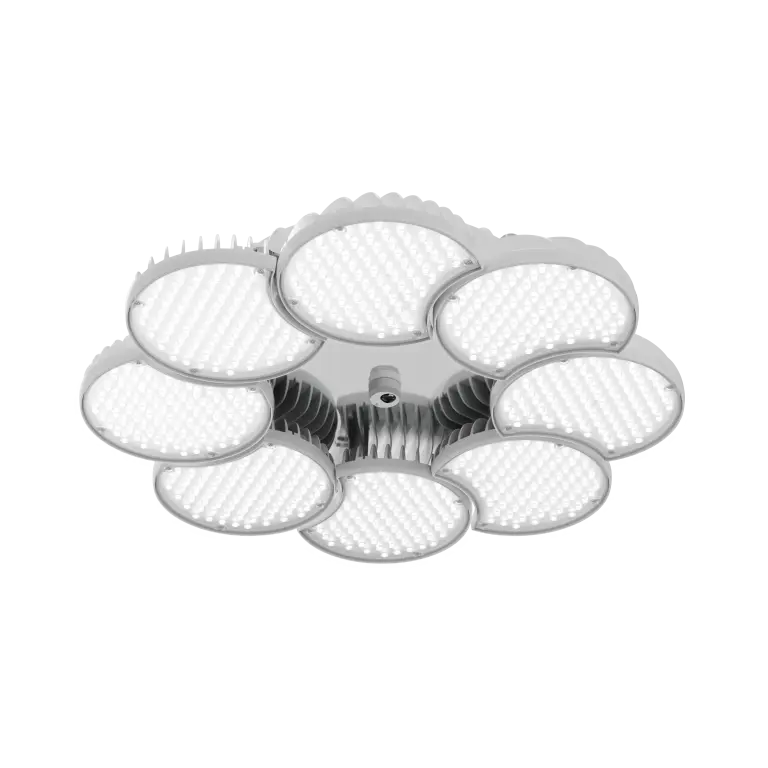

3F Rio HO C Wireless Breedstralend
Circulaire versie.
Brede rotosymmetrische verdeling.
Versies SenseHBZQ: IK02.
Versies SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseHBZQ WIDE
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseHBZQ WIDE
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseHBZQ WIDE
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseHBZQ WIDE
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseHBZQ WIDE
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseHBZQ WIDE
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseHBZQ WIDE
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseHBZQ WIDE
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseHBZQ WIDE
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseHBZQ WIDE
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseHBZQ WIDE
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseHBZQ WIDE
334
60298
6500
>80
645x175
65
SenseMBZQ (max 10m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseMBZQ WIDE
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseMBZQ WIDE
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseMBZQ WIDE
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseMBZQ WIDE
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseMBZQ WIDE
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseMBZQ WIDE
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseMBZQ WIDE
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseMBZQ WIDE
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseMBZQ WIDE
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseMBZQ WIDE
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseMBZQ WIDE
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseMBZQ WIDE
334
60298
6500
>80
645x175
65
3F Rio HO L Wireless Breedstralend
Lineaire versie.
Brede verdeling met rechthoekige vorm.
Versies SenseHBZQ: IK02.
Versies SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseHBZQ WIDE
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseHBZQ WIDE
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseHBZQ WIDE
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseHBZQ WIDE
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseHBZQ WIDE
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseHBZQ WIDE
165
30149
6500
>80
756x208x145
65
SenseMBZQ (max 10m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseMBZQ WIDE
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseMBZQ WIDE
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseMBZQ WIDE
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseMBZQ WIDE
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseMBZQ WIDE
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseMBZQ WIDE
165
30149
6500
>80
756x208x145
65
3F Rio HO C Wireless Mediumstralend
Circulaire versie.
Medium rotosymmetrische verdeling.
Versies SenseHBZQ: IK02.
Versies SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseHBZQ MEDIUM
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseHBZQ MEDIUM
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseHBZQ MEDIUM
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseHBZQ MEDIUM
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseHBZQ MEDIUM
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseHBZQ MEDIUM
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseHBZQ MEDIUM
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseHBZQ MEDIUM
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseHBZQ MEDIUM
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseHBZQ MEDIUM
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseHBZQ MEDIUM
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseHBZQ MEDIUM
334
60298
6500
>80
645x175
65
SenseMBZQ (max 10m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseMBZQ MEDIUM
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseMBZQ MEDIUM
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseMBZQ MEDIUM
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseMBZQ MEDIUM
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseMBZQ MEDIUM
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseMBZQ MEDIUM
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseMBZQ MEDIUM
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseMBZQ MEDIUM
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseMBZQ MEDIUM
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseMBZQ MEDIUM
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseMBZQ MEDIUM
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseMBZQ MEDIUM
334
60298
6500
>80
645x175
65
3F Rio HO L Wireless Mediumstralend
Lineaire versie.
Medium verdeling met vierkante vorm.
Versies SenseHBZQ: IK02.
Versies SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseHBZQ MEDIUM
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseHBZQ MEDIUM
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseHBZQ MEDIUM
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseHBZQ MEDIUM
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseHBZQ MEDIUM
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseHBZQ MEDIUM
165
30149
6500
>80
756x208x145
65
SenseMBZQ (max 10m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseMBZQ MEDIUM
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseMBZQ MEDIUM
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseMBZQ MEDIUM
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseMBZQ MEDIUM
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseMBZQ MEDIUM
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseMBZQ MEDIUM
165
30149
6500
>80
756x208x145
65
3F Rio HO C Wireless Geconcentreerd
Circulaire versie.
Geconcentreerd rotosymmetrische verdeling.
Versies SenseHBZQ: IK02.
Versies SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseHBZQ CONC
123
21678
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseHBZQ CONC
165
28905
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseHBZQ CONC
206
36131
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseHBZQ CONC
243
43357
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseHBZQ CONC
284
50583
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseHBZQ CONC
334
57809
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseHBZQ CONC
123
21398
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseHBZQ CONC
165
28531
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseHBZQ CONC
206
35663
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseHBZQ CONC
243
42796
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseHBZQ CONC
284
49929
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseHBZQ CONC
334
57061
6500
>80
645x175
65
SenseMBZQ (max 10m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseMBZQ CONC
123
21678
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseMBZQ CONC
165
28905
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseMBZQ CONC
206
36131
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseMBZQ CONC
243
43357
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseMBZQ CONC
284
50583
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseMBZQ CONC
334
57809
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseMBZQ CONC
123
21398
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseMBZQ CONC
165
28531
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseMBZQ CONC
206
35663
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseMBZQ CONC
243
42796
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseMBZQ CONC
284
49929
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseMBZQ CONC
334
57061
6500
>80
645x175
65
3F Rio HO L Wireless Geconcentreerd
Lineaire versie.
Distribution geconcentreerd elliptisch.
Versies SenseHBZQ: IK02.
Versies SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseHBZQ CONC
84
14452
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseHBZQ CONC
123
21678
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseHBZQ CONC
165
28905
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseHBZQ CONC
84
14265
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseHBZQ CONC
123
21398
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseHBZQ CONC
165
28531
6500
>80
756x208x145
65
SenseMBZQ (max 10m) ‑ E‑VSA DALI 230V‑50/60Hz
Code
Artikel
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseMBZQ CONC
84
14452
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseMBZQ CONC
123
21678
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseMBZQ CONC
165
28905
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseMBZQ CONC
84
14265
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseMBZQ CONC
123
21398
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseMBZQ CONC
165
28531
6500
>80
756x208x145
65
LICHTTECHNISCH
Brede, gemiddelde en geconcentreerde verspreiding.
Levensduur (L80/B10): 100000 uur. (tq+25°C)
Fotobiologische veiligheid RG0.
LICHTBRON
Ronde LED modules.
Kleur initiële tolerantie (MacAdam): SDCM 3.
MECHANISCH
Modulaire structuur afhankelijk van het aantal gebruikte koellichamen voor circulaire (C) of lineaire (L) versies.
Passief modulaire koellichaam in gegoten aluminium, geschilderd in de kleur wit.
Om de warmtehuishouding van de LED modules te optimaliseren is het koellichaam oversized uitgevoerd en voorzien van zelfreinigende koelribben.
Circulaire versiesZwaar uitgevoerde roestvrijstalen plaat voor maximale sterkte en een cirkelvormig bedradingscompartiment bestaande uit een gegoten, in wit gelakt aluminium monoblok met een vaste centrale ring met uitlijnfunctie voor de armatuur.
Lineaire versiesBehuizing van aluminium en gegalvaniseerd staal, in wit gelakt, waarop de modulaire koellichamen zijn bevestigd.
Lenses 3F Lens van transparant methacrylaat (PMMA) lenzen met externe vlakke ondergrond, met een hoge lichtopbrengst.
Ecologische, anti‑aging afdichtingen van geexpaneerd polyurethaan, die op continue wijze in één stuk zonder verbindingspunten worden aangebracht.
Gegalvaniseerde stalen veiligheidskabel ø 2 mm en klemmen, meegeleverd.
Verzinkt stalen karabijnhaak voor centrale bevestiging met ketting, meegeleverd.
ELEKTRISCH
In overeenstemming met EN 60598‑1.
Aggregaat geplaatst op een apart compartiment van de LED‑module om te zorgen voor een optimale temperatuur van de bekabeling componenten, te inspecteren en te onderhouden zijn.
Naleving van de norm EN 60598‑2‑22 voor stroomvoorziening vanuit een gecentraliseerd CPSS‑noodsysteem moet worden geverifieerd in de technische gegevensbladen van elk afzonderlijk apparaat op onze website.
Snelle verbinding via 3 P connector.
Multisensor (helderheid en aanwezigheid) met draadloze 2,4 GHz dubbele Bluetooth LE/Zigbee 3.0‑technologie.
INSTALLATIE
Plafond‑ of pendel installatie via accessoire.
SenseMBZQ: Maximale installatiehoogte 10 m.
SenseHBZQ: Maximale installatiehoogte 17 m.
TOEPASSINGEN
Omgevingstemperatuur van ‑30°C tot +45°C.
Aanbevolen armatuur voor energie‑efficiëntie en verlichtingsbeheer in installaties zonder verstelbare signaalkabels.
LICHTBEHEERSING
Wireless BLE/ZigBee‑besturingsknooppunt geïntegreerd op de lamp.
Elk apparaat in het Zigbee 3.0 netwerk ontvangt, regenereert en verstuurt het signaal opnieuw naar volgende apparaten, waardoor een draadloos Mesh Netwerk ontstaat.
Inbedrijfstelling van het besturingssysteem door APP gratis; de tussenkomst van een gespecialiseerde technicus kan op verzoek worden geoffreerd.
WAARSCHUWINGEN
Armatuur niet geschikt voor koelcellen met een omgevingstemperatuur <0°C en/of relatieve vochtigheid >85%.
OP AANVRAAG
- verschillende lineaire samenstellingen
- verschillende vermogens, kleurweergave of kleurtemperaturen
- versies voor sporttoepassingen (weerstand tegen balbelastingen)
- polycarbonaat lenzen (IK08)
- behuizing in andere RAL‑kleur
- dubbele inschakeling voor ON/OFF‑versies
- bedrading: CLO
- dual‑input voedings
- noodversies
Code
Artikel
Paar beugels plafond Rio C
Beugels voor de installatie van de armatuur aan het plafond, van roestvrij staal.
Code
Artikel
A0652
Paar beugels voor plafondmontage - 3F LEM
Beugels voor de installatie van de armatuur aan het plafond of op rail, van roestvrij staal.
Opgelet: deze beugels laten de armatuur NIET draaien. Om de armatuur te kunnen draaien moeten de accessoires A0651+A063 worden gebruikt.Beugels voor de installatie van de armatuur aan het plafond, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0632 kan gebruikt worden voor de installatie van de armatuur aan het plafond zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0632) worden geïnstalleerd.Beugels voor de installatie van de armatuur aan de wand, in thermisch verzinkt staal geverfd in het wit polyester.
De beugel A0654 kan gebruikt worden voor de installatie van de armatuur aan de wand zonder dat deze kan draaien.
Om de armatuur te kunnen draaien moeten de beide accessoires (A0651+A0654) worden geïnstalleerd.Extra beugel die in combinatie met de accessoires A0654 of A0632 gebruikt kan worden om de lichtarmaturen aan het plafond of de muur te richten, verkrijgbaar in thermisch verzinkt staal geverfd in het wit polyester.
Dit accessoire moet ALTIJD gebruikt worden met een van de volgende art.: A0632 ‑ A0654.Beugel voor de rotatie van de armaturen die aan het plafond of op een rail gemonteerd zijn.
Code
Artikel
A0242
100m verzinkt stalen kabel spoel
De verpakking bevat 100 meter.A0243
500m verzinkt stalen kabel spoel
De verpakking bevat 500 meter.Paar afdekplaten armatuur Ø 2 mm van wit gelakt staal. Vangsysteem met veiligheidskabel voor de borging van de behuizing aan het gebouw.
Door het accessoire A0714 te combineren met een van de twee veiligheidskabels (A0242 of A0243) kan een vangsysteem voor de bevestiging en regeling van de kabel op het dragende element van het gebouw worden verkregen.
De kabel loopt door de twee doorvoergaten op de hangbeugels.
Aanbevolen voor omgevingen die aan stoten onderhevig zijn of seismische zones.Code
Artikel
A0714
Klemmen 2 gaten - 100 st
De verpakking bevat 100 stuks.Controller terminal messing geschikt voor bevestiging en aanpassing van gegalvaniseerd staaldraad (diameter 1,25 mm 1,5 mm ‑ 2 mm), compleet met schroeven.
Dankzij de klem met 2 gaten kunt u de kabel op het dragende element (dat deel uitmaakt van het gebouw) of op de keilbout met oog vastmaken en afstellen.
Code
Artikel
Kabelwartel reductor ø7-9mm voor CR 3P
De verpakking bevat 10 stuks.Kabelwartel reductor ø13-17mm voor CR 5P
De verpakking bevat 10 stuks.A01006 compatibel met de ON/OFF, SENSEHBZQ e SENSEMBZQ‑versies, vermindert de stroomlijningang van ø9‑13mm naar ø7‑9mm.
A01007 compatibel met de EP e D2D‑versies, verhoogt de stroomlijningang van ø9‑13mm naar ø13‑17mm.
