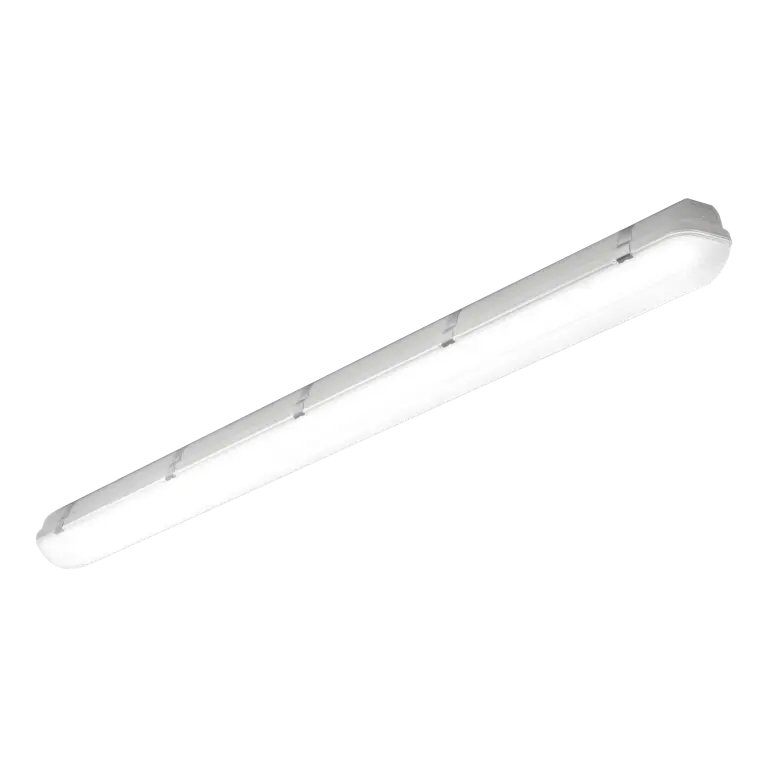

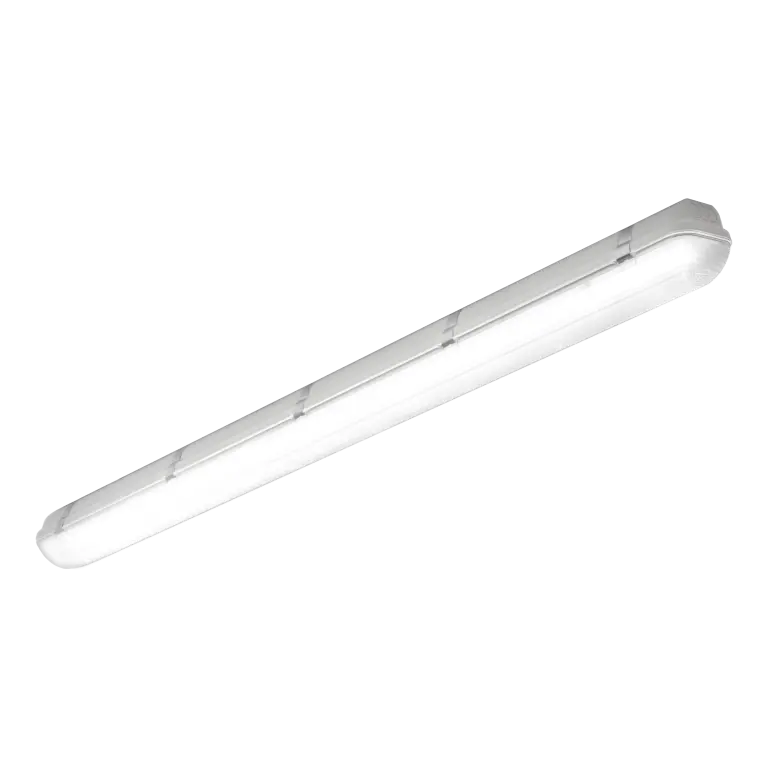

3F Linda HO
Sorgenti LED ad alto flusso luminoso.
Scrocchi di sicurezza a scomparsa filo corpo, in acciaio inox, per fissaggio schermo, apertura tramite cacciavite.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
57703
3F Linda LED HO 1x50W/840 L1270
56
9042
4000
>80
1270x100x100
66
57704
3F Linda LED HO 1x62W/840 L1570
69
11194
4000
>80
1570x100x100
66
3F Linda LED HO 2x40W/840 L1570
87
15039
4000
>80
1570x160x100
66
Cablaggio emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
57711
3F Linda LED HO 1x50W/840 EP L1270
57
9042
4000
>80
1270x100x100
66
57712
3F Linda LED HO 1x62W/840 EP L1570
70
11194
4000
>80
1570x100x100
66
3F Linda LED HO 2x40W/840 EP L1570
88
15039
4000
>80
1570x160x100
66
Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
57719
3F Linda LED HO 1x50W/840 DALI L1270
56
9042
4000
>80
1270x100x100
66
57720
3F Linda LED HO 1x62W/840 DALI L1570
69
11194
4000
>80
1570x100x100
66
3F Linda LED HO 2x40W/840 DALI L1570
87
15039
4000
>80
1570x160x100
66
Cablaggio elettronico DALI con emergenza permanente EP, autonomia 1h, ricarica 24h
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
57727
3F Linda LED HO 1x50W/840 DALI EP L1270
57
9042
4000
>80
1270x100x100
66
57728
3F Linda LED HO 1x62W/840 DALI EP L1570
70
11194
4000
>80
1570x100x100
66
3F Linda LED HO 2x40W/840 DALI EP L1570
88
15039
4000
>80
1570x160x100
66
ILLUMINOTECNICHE
Distribuzione simmetrica controllata.
Durata utile (L80/B10): 100000 h. (tq+25°C)
Sicurezza fotobiologica RG0.
SORGENTE
Moduli LED lineari.
Tolleranza iniziale del colore (MacAdam): SDCM 3.
MECCANICHE
Corpo in policarbonato autoestinguente V2, stampato ad iniezione, colore grigio RAL 7035.
Guarnizione di tenuta, ecologica, antinvecchiamento, iniettata.
Riflettore portacablaggio in acciaio zincato a caldo, verniciato a base poliestere bianco.
Schermo in policarbonato fotoinciso internamente, autoestinguente V2, stabilizzato agli UV, stampato ad iniezione, con superficie esterna liscia.
Staffe di fissaggio in acciaio inox, escluse versioni L=300 mm.
ELETTRICHE
Conformità alla EN 60598‑1.
La conformità dell'apparecchio alla norma EN 60598‑2‑22, per alimentazione da un sistema di emergenza centralizzato CPSS, è da verificare nelle schede tecniche dei singoli apparecchi, scaricabili dal nostro sito internet.
Gli apparecchi con cablaggio emergenza permanente EP a bordo sono conformi alla norma EN 60598‑2‑22, escluso aree ad alto rischio.
APPLICAZIONI
Ambienti interni asciutti, polverosi, con occasionali getti d'acqua.
Policarbonato virtualmente infrangibile compatibilmente con le esalazioni / atmosfere che compromettono l'elasticità delle materie plastiche.
Non idonea in ambienti con presenza di gas di cloro, etere di petrolio, miscela di idrocarburi, vapori di olii minerali evanescenti e di emulsioni lubrificanti per il raffreddamento di macchine utensili.
Non idonea su superfici soggette a forti vibrazioni, esposte agli agenti atmosferici e su funi o paline.
Prodotto adatto per impianti produttivi alimentari (HACCP), IFS (Food Versione 6), BRC (GSFS Food Versione 7).
I prodotti DALI sono conformi al CAM (DM 23/06/2022).
Per applicazioni specifiche, interpellare i nostri uffici tecnici.
AVVERTENZE
Apparecchio non idoneo per celle frigorifere con temperatura ambiente <0°C e/o con umidità relativa >85%.
A RICHIESTA
- rese cromatiche o temperature di colore differenti
- cablaggio: CLO, classe II
- moduli lineari LED, protetti in modo speciale contro le sostanze volatili chimicamente aggressive per la tecnologia LED standard
- doppia accensione per versioni 2x ON/OFF
- versioni in emergenza
Codice
Articolo
A0660
Sosp. con regolatore - 1 m
A0661
Sosp. con regolatore - 2 m
A0662
Sosp. con regolatore - 3 m
A0663
Sosp. con regolatore - 4 m
A0664
Sosp. con regolatore - 5 m
A0665
Sosp. con regolatore - 6 m
Sospensione con regolatore, cavo in acciaio zincato di diametro 1,5 mm, portata 15 kg.
Attenzione: ogni prodotto necessita di due sospensioni con regolatore.Codice
Articolo
A0160
Scrocchi Inox 3F Linda L660-4pz
La confezione contiene 4 pezzi.A0161
Scrocchi Inox 3F Linda L1270-8pz
La confezione contiene 8 pezzi.A0162
Scrocchi Inox 3F Linda L1570-10pz
La confezione contiene 10 pezzi.Scrocchi in acciaio inox per fissaggio schermo, a scomparsa filo corpo, apertura di sicurezza.
Codice
Articolo
A0449
15 GZI (c/staf.+ganci Linda L300)
A0450
15RIT c/Staf.+Ganci Linda L660-1270-1570
Coppia di staffe e ganci in acciaio inox, con viteria per fissaggio al 3F Linda, per installazione a parete o soffitto, apparecchi mono e bilampada.
Angolo minimo di inclinazione = 45°.
Codice
Articolo
A0451
15 MBI c/Staf.+Ganci Linda L300
A0452
15FBR c/Staf.+Ganci Linda L660-1270-1570
Coppia di staffe e ganci in acciaio inox, con viteria per fissaggio al 3F Linda, per installazione a parete, apparecchi mono e bilampada.
Codice
Articolo
A0462
13 GSI (coppia ganci sosp. Linda L300)
A0463
13 TRM coppia Ganci sospensione Linda
Coppia ganci di sospensione in acciaio inox, con bloccacavo e viteria per fissaggio al 3F Linda.
Gabbia di protezione per applicazioni in interni asciutti per urti provenienti da qualsiasi direzione, realizzata in trafila d'acciaio zincato Ø 5 mm.
Solo per apparecchi fissati senza ganci.Codice
Articolo
A0447
3F Linda linea passante L1570
Linea per collegamento in cascata 5 poli, cavo rigido H07 V2‑U, HT 90°C, 1,5 mm², morsettiere con capacità di connessione 2x2,5 mm².
Accessorio non compatibile con le versioni ST del modello 3F Linda Basic.Pressacavo filtro anticondensa.
Codice
Articolo
A0521
Riduttore pressacavo diam.8mm
Anello riduttore per pressacavo, dedicato all'utilizzo di cavi con diametro esterno fino a 8 mm.
Codice
Articolo
A0464
26 CSG (pittogramma P1 Linda L300)
A0465
26 MTH (pittogramma P1 Linda L660)
Pittogrammi per segnaletica da applicare sugli schermi degli apparecchi per emergenza di larghezza 160 mm.
Pittogramma, altezza 135 mm, lunghezza 240 mm per apparecchi L300, 605 mm per apparecchi L660.
Pittogrammi conformi al D.Lgs. 81/08 sulla segnaletica di sicurezza e salute sul luogo di lavoro.
Codice
Articolo
A0466
26 DVI (pittogramma P2 Linda L300)
A0467
26 MVL (pittogramma P2 Linda L660)
Pittogrammi per segnaletica da applicare sugli schermi degli apparecchi per emergenza di larghezza 160 mm.
Pittogramma, altezza 135 mm, lunghezza 240 mm per apparecchi L300, 605 mm per apparecchi L660.
Pittogrammi conformi al D.Lgs. 81/08 sulla segnaletica di sicurezza e salute sul luogo di lavoro.
Codice
Articolo
A0468
26 GZM (pittogramma P3 Linda L300)
A0469
26 PXN (pittogramma P3 Linda L660)
Pittogrammi per segnaletica da applicare sugli schermi degli apparecchi per emergenza di larghezza 160 mm.
Pittogramma, altezza 135 mm, lunghezza 240 mm per apparecchi L300, 605 mm per apparecchi L660.
Pittogrammi conformi al D.Lgs. 81/08 sulla segnaletica di sicurezza e salute sul luogo di lavoro.
Codice
Articolo
A0434
Viteria blocco staffa Linda - 20 pz
La confezione contiene 20 pezzi.A0435
Viteria blocco staffa Linda - 100 pz
La confezione contiene 100 pezzi.Viteria di sicurezza per blocco staffa 3F Linda
