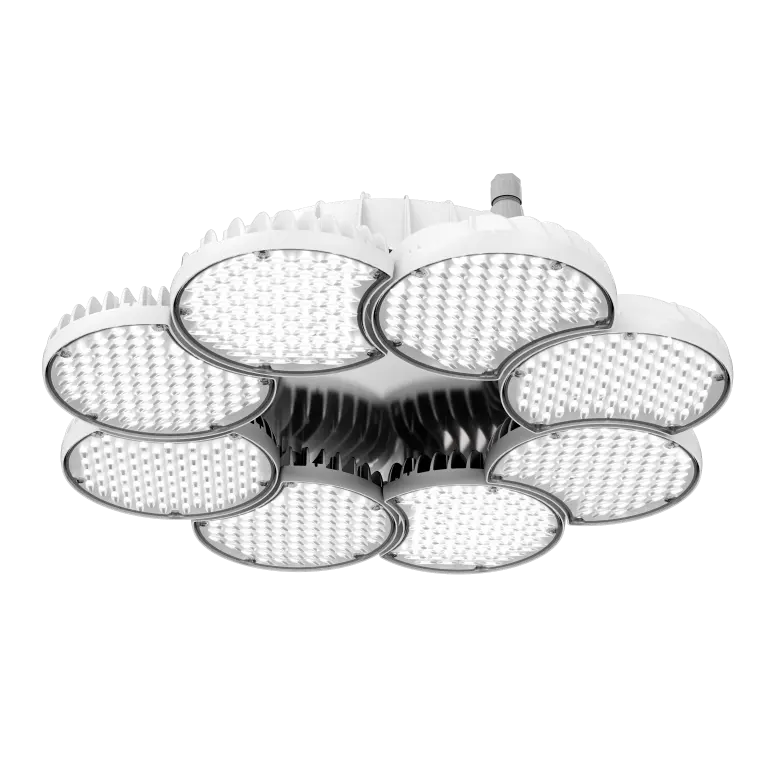

3F Rio HE C Ampio
Versione circolare.
Distribuzione rotosimmetrica ampia.
Cablaggio elettronico ON/OFF 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HE 4C 23000/840 WIDE
116
22613
4000
>80
508x508x175
66
3F Rio HE 5C 28000/840 WIDE
146
28266
4000
>80
530x530x175
66
3F Rio HE 6C 34000/840 WIDE
168
33919
4000
>80
626x626x175
66
Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HE 4C 23000/840 D2D WIDE
116
22613
4000
>80
508x508x175
66
3F Rio HE 5C 28000/840 D2D WIDE
146
28266
4000
>80
530x530x175
66
3F Rio HE 6C 34000/840 D2D WIDE
172
33919
4000
>80
626x626x175
66
ILLUMINOTECNICHE
Distribuzione ampia, media e concentrata.
Durata utile (L80/B10): 100000 h. (tq+25°C)
Sicurezza fotobiologica RG0.
SORGENTE
Moduli LED circolari.
Tolleranza iniziale del colore (MacAdam): SDCM 3.
MECCANICHE
Struttura modulabile a seconda del numero di dissipatori utilizzati per le versioni circolari (C).
Dissipatori modulari passivi monoblocco in alluminio pressofuso, verniciati di colore bianco.
Per ottimizzare la gestione termica del modulo LED, i dissipatori sono sovradimensionati e dotati di alette di raffreddamento autopulenti.
Piastra in acciaio inox con spessore elevato per garantire massima resistenza e un vano cablaggio circolare formato da un monoblocco in alluminio pressofuso, verniciato di colore bianco, dotato di anella centrale fissa con funzione di allineamento apparecchio.
Lenti 3F Lens in metacrilato (PMMA) trasparente con superficie esterna piana, ad alta efficienza luminosa.
Guarnizione di tenuta poliuretanica espansa, ecologica, antinvecchiamento, posata tramite processo automatico continuo con assenza di giunzioni.
Cavo di sicurezza in acciaio zincato ø 2 mm e morsetti di bloccaggio, in dotazione.
Moschettone in acciaio zincato per fissaggio centrale con catena, in dotazione.
ELETTRICHE
Conformità alla EN 60598‑1.
Unità elettrica posizionata in vano separato dal modulo LED per garantire le temperature ottimali dei componenti di cablaggio, ispezionabile e manutenibile.
La conformità dell'apparecchio alla norma EN 60598‑2‑22, per alimentazione da un sistema di emergenza centralizzato CPSS, è da verificare nelle schede tecniche dei singoli apparecchi, scaricabili dal nostro sito internet.
Connessione rapida tramite connettore 3/5 P.
INSTALLAZIONE
Installazione a sospensione o a plafone tramite accessorio.
APPLICAZIONI
Temperatura ambiente da ‑30°C fino a +45°C.
Ambienti interni asciutti, polverosi, con occasionali getti d'acqua.
Ambienti commerciali, industriali, sportivi (privi di giochi aerei) e magazzini.
Ambienti in cui si ritiene necessaria una protezione totale contro la caduta di frammenti (ad esempio ambienti con prodotti alimentari o macchine con parti in movimento o con elevati sbalzi di temperatura), utilizzare apparecchi con lenti in policarbonato.
I prodotti DALI sono conformi al CAM (DM 23/06/2022).
GESTIONE DELLA LUCE
I prodotti DALI possono essere controllati con la tecnologia 3F Easy Dim o 3F Smart Dimming.
AVVERTENZE
Apparecchio non idoneo per celle frigorifere con temperatura ambiente <0°C e/o con umidità relativa >85%.
A RICHIESTA
- composizioni lineari diverse
- potenze, rese cromatiche o temperature di colore differenti
- versioni per applicazioni sportive (resistenza al lancio della palla)
- lenti in policarbonato (IK08)
- corpo in colore RAL differente
- doppia accensione per versioni ON/OFF
- cablaggio: CLO
- doppio ingresso linea di alimentazione
- versioni in emergenza
Codice
Articolo
Coppia staffe soffitto Rio C
Staffe per l'installazione dell'apparecchio a soffitto, in acciaio inox.
Codice
Articolo
A0652
Coppia staffe soffitto LEM/Rio L
Staffe per l'installazione dell'apparecchio a soffitto o su blindosbarra, in acciaio inox.
Attenzione: queste staffe NON permettono l'orientabilità dell'apparecchio. Per avere l'orientabilità occorre utilizzare gli accessori A0651+A0632.Staffe per l'installazione dell'apparecchio a soffitto, in acciaio zincato a caldo verniciato di colore bianco.
La staffa A0632 permette l'installazione dell'apparecchio a soffitto senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0632).Staffe per l'installazione dell'apparecchio a parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
La staffa A0654 permette l'installazione dell'apparecchio a parete senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0654).Staffa aggiuntiva che abbinata agli accessori A0654 oppure A0632 permette l'orientabilità degli apparecchi a soffitto o parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
Questo accessorio deve essere SEMPRE utilizzato con uno dei seguenti codici: A0632 ‑ A0654.Staffe per la rotazione di apparecchi installati a soffitto o su blindosbarra.
Codice
Articolo
A0242
15SS 1BOB.CAV.AC.ZIN.100MT
La confezione contiene 100 metri.A0243
15BF 1BOB.CAV.AC.ZIN.500MT
La confezione contiene 500 metri.Cavo di sicurezza anticaduta Ø 2 mm per assicurare il corpo alla struttura edile.
Accoppiando l'accessorio A0714 ad uno dei due cavi di sicurezza (A0242 o A0243), si ottiene un kit anticaduta per fissare e regolare il cavo su elemento portante della struttura edile.
Il cavo passa fra i due fori di passaggio presenti sulle staffe.
Consigliato per ambienti con probabili urti o zone sismiche.Codice
Articolo
A0714
Morsetto 2 fori sosp. - 100 pz
La confezione contiene 100 pezzi.Morsetto in ottone nichelato idonei per bloccaggio e regolazione del cavo in acciaio zincato (diametro 1,25 mm 1,5 mm ‑ 2 mm), completi di viti di serraggio.
Il morsetto a 2 fori consente di bloccare e regolare il cavo su elemento portante (facente parte dell'edificio) oppure su tassello ad occhiello chiuso.
Codice
Articolo
Riduttore pressacavo ø7-9mm per CR 3P
La confezione contiene 10 pezzi.Riduttore pressacavo ø13-17mm per CR 5P
La confezione contiene 10 pezzi.A01006 compatibile con versioni ON/OFF, SENSEHBZQ e SENSEMBZQ, consente la riduzione dell'ingresso linea standard da ø9‑13mm a ø7‑9mm.
A01007 compatibile con versioni EP e D2D, consente l'aumento dell'ingresso linea standard da ø9‑13mm a ø13‑17mm.
