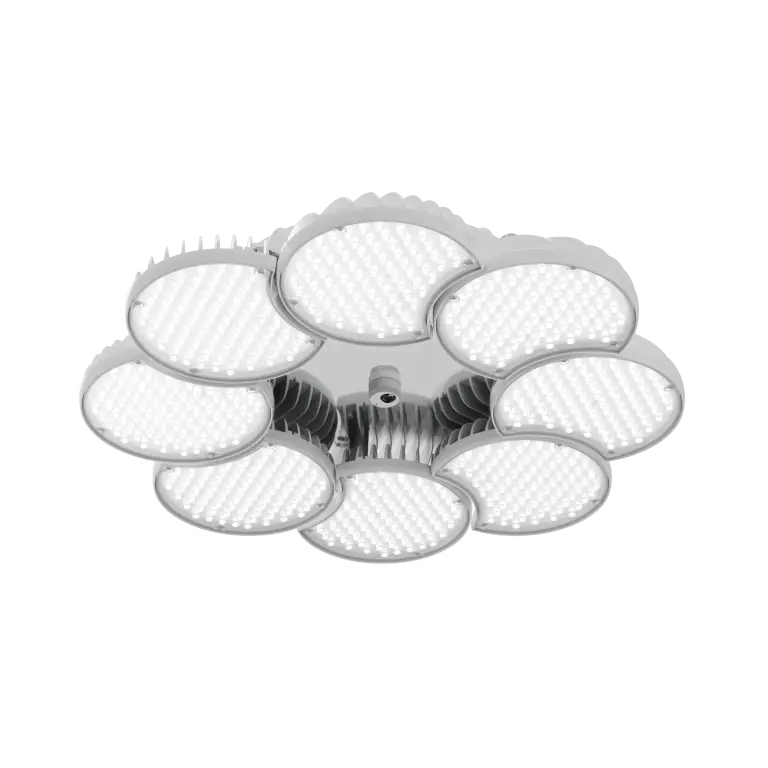

3F Rio HO C Wireless Ampio
Versione circolare.
Distribuzione rotosimmetrica ampia.
Versioni SenseHBZQ: IK02.
Versioni SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseHBZQ WIDE
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseHBZQ WIDE
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseHBZQ WIDE
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseHBZQ WIDE
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseHBZQ WIDE
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseHBZQ WIDE
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseHBZQ WIDE
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseHBZQ WIDE
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseHBZQ WIDE
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseHBZQ WIDE
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseHBZQ WIDE
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseHBZQ WIDE
334
60298
6500
>80
645x175
65
SenseMBZQ (max 10m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseMBZQ WIDE
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseMBZQ WIDE
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseMBZQ WIDE
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseMBZQ WIDE
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseMBZQ WIDE
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseMBZQ WIDE
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseMBZQ WIDE
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseMBZQ WIDE
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseMBZQ WIDE
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseMBZQ WIDE
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseMBZQ WIDE
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseMBZQ WIDE
334
60298
6500
>80
645x175
65

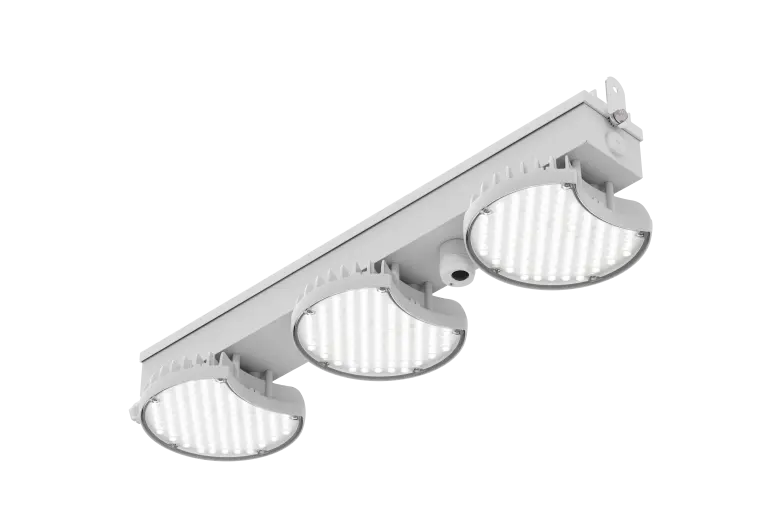

3F Rio HO L Wireless Ampio
Versione lineare.
Distribuzione ampia: la superficie illuminata ha forma rettangolare.
Versioni SenseHBZQ: IK02.
Versioni SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseHBZQ WIDE
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseHBZQ WIDE
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseHBZQ WIDE
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseHBZQ WIDE
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseHBZQ WIDE
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseHBZQ WIDE
165
30149
6500
>80
756x208x145
65
SenseMBZQ (max 10m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseMBZQ WIDE
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseMBZQ WIDE
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseMBZQ WIDE
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseMBZQ WIDE
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseMBZQ WIDE
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseMBZQ WIDE
165
30149
6500
>80
756x208x145
65
3F Rio HO C Wireless Medio
Versione circolare.
Distribuzione rotosimmetrica media.
Versioni SenseHBZQ: IK02.
Versioni SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseHBZQ MEDIUM
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseHBZQ MEDIUM
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseHBZQ MEDIUM
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseHBZQ MEDIUM
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseHBZQ MEDIUM
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseHBZQ MEDIUM
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseHBZQ MEDIUM
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseHBZQ MEDIUM
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseHBZQ MEDIUM
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseHBZQ MEDIUM
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseHBZQ MEDIUM
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseHBZQ MEDIUM
334
60298
6500
>80
645x175
65
SenseMBZQ (max 10m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseMBZQ MEDIUM
123
22908
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseMBZQ MEDIUM
165
30544
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseMBZQ MEDIUM
206
38181
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseMBZQ MEDIUM
243
45817
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseMBZQ MEDIUM
284
53453
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseMBZQ MEDIUM
334
61089
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseMBZQ MEDIUM
123
22612
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseMBZQ MEDIUM
165
30149
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseMBZQ MEDIUM
206
37687
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseMBZQ MEDIUM
243
45224
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseMBZQ MEDIUM
284
52761
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseMBZQ MEDIUM
334
60298
6500
>80
645x175
65
3F Rio HO L Wireless Medio
Versione lineare.
Distribuzione media: la superficie illuminata ha forma quadrata.
Versioni SenseHBZQ: IK02.
Versioni SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseHBZQ MEDIUM
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseHBZQ MEDIUM
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseHBZQ MEDIUM
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseHBZQ MEDIUM
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseHBZQ MEDIUM
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseHBZQ MEDIUM
165
30149
6500
>80
756x208x145
65
SenseMBZQ (max 10m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseMBZQ MEDIUM
84
15272
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseMBZQ MEDIUM
123
22908
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseMBZQ MEDIUM
165
30544
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseMBZQ MEDIUM
84
15075
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseMBZQ MEDIUM
123
22612
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseMBZQ MEDIUM
165
30149
6500
>80
756x208x145
65
3F Rio HO C Wireless Concentrato
Versione circolare.
Distribuzione rotosimmetrica concentrata.
Versioni SenseHBZQ: IK02.
Versioni SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseHBZQ CONC
123
21678
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseHBZQ CONC
165
28905
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseHBZQ CONC
206
36131
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseHBZQ CONC
243
43357
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseHBZQ CONC
284
50583
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseHBZQ CONC
334
57809
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseHBZQ CONC
123
21398
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseHBZQ CONC
165
28531
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseHBZQ CONC
206
35663
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseHBZQ CONC
243
42796
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseHBZQ CONC
284
49929
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseHBZQ CONC
334
57061
6500
>80
645x175
65
SenseMBZQ (max 10m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
ø x H
IP
3F Rio HO 3C 23000/840 SenseMBZQ CONC
123
21678
4000
>80
462x175
65
3F Rio HO 4C 31000/840 SenseMBZQ CONC
165
28905
4000
>80
508x175
65
3F Rio HO 5C 38000/840 SenseMBZQ CONC
206
36131
4000
>80
530x175
65
3F Rio HO 6C 46000/840 SenseMBZQ CONC
243
43357
4000
>80
626x175
65
3F Rio HO 7C 53000/840 SenseMBZQ CONC
284
50583
4000
>80
610x175
65
3F Rio HO 8C 61000/840 SenseMBZQ CONC
334
57809
4000
>80
645x175
65
3F Rio HO 3C 23000/865 SenseMBZQ CONC
123
21398
6500
>80
462x175
65
3F Rio HO 4C 31000/865 SenseMBZQ CONC
165
28531
6500
>80
508x175
65
3F Rio HO 5C 38000/865 SenseMBZQ CONC
206
35663
6500
>80
530x175
65
3F Rio HO 6C 46000/865 SenseMBZQ CONC
243
42796
6500
>80
626x175
65
3F Rio HO 7C 53000/865 SenseMBZQ CONC
284
49929
6500
>80
610x175
65
3F Rio HO 8C 61000/865 SenseMBZQ CONC
334
57061
6500
>80
645x175
65
3F Rio HO L Wireless Concentrato
Versione lineare.
Distribuzione concentrata ellittica.
Versioni SenseHBZQ: IK02.
Versioni SenseMBZQ: IK05.
SenseHBZQ (max 17m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseHBZQ CONC
84
14452
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseHBZQ CONC
123
21678
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseHBZQ CONC
165
28905
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseHBZQ CONC
84
14265
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseHBZQ CONC
123
21398
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseHBZQ CONC
165
28531
6500
>80
756x208x145
65
SenseMBZQ (max 10m) ‑ Cablaggio elettronico DALI 230V‑50/60Hz
Codice
Articolo
W
lm
K
CRI
L x A x H
IP
3F Rio HO 2L 15000/840 SenseMBZQ CONC
84
14452
4000
>80
469x208x145
65
3F Rio HO 3L 23000/840 SenseMBZQ CONC
123
21678
4000
>80
656x208x145
65
3F Rio HO 4L 31000/840 SenseMBZQ CONC
165
28905
4000
>80
756x208x145
65
3F Rio HO 2L 15000/865 SenseMBZQ CONC
84
14265
6500
>80
469x208x145
65
3F Rio HO 3L 23000/865 SenseMBZQ CONC
123
21398
6500
>80
656x208x145
65
3F Rio HO 4L 31000/865 SenseMBZQ CONC
165
28531
6500
>80
756x208x145
65
ILLUMINOTECNICHE
Distribuzione ampia, media e concentrata.
Durata utile (L80/B10): 100000 h. (tq+25°C)
Sicurezza fotobiologica RG0.
SORGENTE
Moduli LED circolari.
Tolleranza iniziale del colore (MacAdam): SDCM 3.
MECCANICHE
Struttura modulabile a seconda del numero di dissipatori utilizzati per le versioni circolari (C) o lineari (L).
Dissipatori modulari passivi monoblocco in alluminio pressofuso, verniciati di colore bianco.
Per ottimizzare la gestione termica del modulo LED, i dissipatori sono sovradimensionati e dotati di alette di raffreddamento autopulenti.
Versioni circolariPiastra in acciaio inox con spessore elevato per garantire massima resistenza e un vano cablaggio circolare formato da un monoblocco in alluminio pressofuso, verniciato di colore bianco, dotato di anella centrale fissa con funzione di allineamento apparecchio.
Versioni lineariCorpo portacablaggio in alluminio e acciaio zincato verniciato di colore bianco, a cui vengono fissati i dissipatori modulari.
Lenti 3F Lens in metacrilato (PMMA) trasparente con superficie esterna piana, ad alta efficienza luminosa.
Guarnizione di tenuta poliuretanica espansa, ecologica, antinvecchiamento, posata tramite processo automatico continuo con assenza di giunzioni.
Cavo di sicurezza in acciaio zincato ø 2 mm e morsetti di bloccaggio, in dotazione.
Moschettone in acciaio zincato per fissaggio centrale con catena, in dotazione.
ELETTRICHE
Conformità alla EN 60598‑1.
Unità elettrica posizionata in vano separato dal modulo LED per garantire le temperature ottimali dei componenti di cablaggio, ispezionabile e manutenibile.
La conformità dell'apparecchio alla norma EN 60598‑2‑22, per alimentazione da un sistema di emergenza centralizzato CPSS, è da verificare nelle schede tecniche dei singoli apparecchi, scaricabili dal nostro sito internet.
Connessione rapida tramite connettore 3 P.
Multisensore (luminosità e presenza) con tecnologia Wireless 2.4 GHz a doppia tecnologia Bluetooth LE/Zigbee 3.0.
INSTALLAZIONE
Installazione a sospensione o a plafone tramite accessorio.
SenseMBZQ: Altezza d'installazione massima 10 metri.
SenseHBZQ: Altezza d'installazione massima 17 metri.
APPLICAZIONI
Temperatura ambiente da ‑30°C fino a +45°C.
Apparecchio consigliato per l'efficientamento energetico e per la gestione dell'illuminazione in impianti privi dei cavi di segnale di regolazione.
GESTIONE DELLA LUCE
Nodo di controllo Wireless BLE/ZigBee integrato sull'apparecchio.
Ogni dispositivo della rete Zigbee 3.0 riceve, rigenera ed invia nuovamente il segnale ai dispositivi successivi, creando una rete wireless Mesh Network.
Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
AVVERTENZE
Apparecchio non idoneo per celle frigorifere con temperatura ambiente <0°C e/o con umidità relativa >85%.
A RICHIESTA
- composizioni lineari diverse
- potenze, rese cromatiche o temperature di colore differenti
- versioni per applicazioni sportive (resistenza al lancio della palla)
- lenti in policarbonato (IK08)
- corpo in colore RAL differente
- doppia accensione per versioni ON/OFF
- cablaggio: CLO
- doppio ingresso linea di alimentazione
- versioni in emergenza
Codice
Articolo
Coppia staffe soffitto Rio C
Staffe per l'installazione dell'apparecchio a soffitto, in acciaio inox.
Codice
Articolo
A0652
Coppia staffe soffitto LEM/Rio L
Staffe per l'installazione dell'apparecchio a soffitto o su blindosbarra, in acciaio inox.
Attenzione: queste staffe NON permettono l'orientabilità dell'apparecchio. Per avere l'orientabilità occorre utilizzare gli accessori A0651+A0632.Staffe per l'installazione dell'apparecchio a soffitto, in acciaio zincato a caldo verniciato di colore bianco.
La staffa A0632 permette l'installazione dell'apparecchio a soffitto senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0632).Staffe per l'installazione dell'apparecchio a parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
La staffa A0654 permette l'installazione dell'apparecchio a parete senza possibilità di rotazione dello stesso.
Per avere l'orientabilità occorre installare entrambi gli accessori (A0651+A0654).Staffa aggiuntiva che abbinata agli accessori A0654 oppure A0632 permette l'orientabilità degli apparecchi a soffitto o parete, in acciaio zincato a caldo verniciato in poliestere di colore bianco.
Questo accessorio deve essere SEMPRE utilizzato con uno dei seguenti codici: A0632 ‑ A0654.Staffe per la rotazione di apparecchi installati a soffitto o su blindosbarra.
Codice
Articolo
A0242
15SS 1BOB.CAV.AC.ZIN.100MT
La confezione contiene 100 metri.A0243
15BF 1BOB.CAV.AC.ZIN.500MT
La confezione contiene 500 metri.Cavo di sicurezza anticaduta Ø 2 mm per assicurare il corpo alla struttura edile.
Accoppiando l'accessorio A0714 ad uno dei due cavi di sicurezza (A0242 o A0243), si ottiene un kit anticaduta per fissare e regolare il cavo su elemento portante della struttura edile.
Il cavo passa fra i due fori di passaggio presenti sulle staffe.
Consigliato per ambienti con probabili urti o zone sismiche.Codice
Articolo
A0714
Morsetto 2 fori sosp. - 100 pz
La confezione contiene 100 pezzi.Morsetto in ottone nichelato idonei per bloccaggio e regolazione del cavo in acciaio zincato (diametro 1,25 mm 1,5 mm ‑ 2 mm), completi di viti di serraggio.
Il morsetto a 2 fori consente di bloccare e regolare il cavo su elemento portante (facente parte dell'edificio) oppure su tassello ad occhiello chiuso.
Codice
Articolo
Riduttore pressacavo ø7-9mm per CR 3P
La confezione contiene 10 pezzi.Riduttore pressacavo ø13-17mm per CR 5P
La confezione contiene 10 pezzi.A01006 compatibile con versioni ON/OFF, SENSEHBZQ e SENSEMBZQ, consente la riduzione dell'ingresso linea standard da ø9‑13mm a ø7‑9mm.
A01007 compatibile con versioni EP e D2D, consente l'aumento dell'ingresso linea standard da ø9‑13mm a ø13‑17mm.
