Campane a ioduri metallici, plafoniere fluorescenti, sospensioni T5: ogni apparecchio del capannone ha un sostituto LED 3F Filippi che si monta sullo stesso punto luce, consuma fino al 70% in meno e non si tocca più per dieci anni.
Richiedi l'audit dell'impiantoIl relamping industriale è la sostituzione degli apparecchi di illuminazione esistenti — campane a scarica, plafoniere fluorescenti, proiettori a ioduri, LED di prima generazione — con apparecchi LED ad alta efficienza, mantenendo i punti luce, le linee e, dove possibile, gli stessi corpi. È l'intervento di efficientamento con il ritorno più rapido che un'azienda manifatturiera possa fare: l'illuminazione pesa il 10–20% della bolletta elettrica di un capannone, e un impianto a scarica o fluorescente consuma tre volte un impianto LED che fa la stessa luce, spesso meglio.
A rendere conveniente il relamping oggi concorrono tre fatti. Le lampade fluorescenti T8 e T5 e molte lampade a scarica sono fuori produzione in Europa per il regolamento RoHS e la direttiva ecodesign: le scorte finiscono e i ricambi costano sempre di più. Il costo dell'energia rende un risparmio del 60–70% un valore che si vede sul conto economico del primo anno. E i contributi per l'efficienza energetica — certificati bianchi, crediti d'imposta, bandi regionali — accorciano un ritorno che, già senza, sta fra i due e i tre anni.
Questa pagina spiega come si progetta un relamping in un sito produttivo: la tabella delle equivalenze fra apparecchi esistenti e sostituti LED, che cosa guardare prima di intervenire, i kit Retrofit che permettono di tenere i corpi degli apparecchi 3F Filippi già installati, e le domande che chi gestisce l'impianto ci fa più spesso. Per i criteri generali di illuminazione dei capannoni rimandiamo alla pagina illuminazione per l'industria; per portare il controllo insieme al LED, alla pagina illuminazione smart per l'industria.
La domanda che precede ogni preventivo è «con che cosa sostituisco quello che ho». La tabella dà le equivalenze tipiche fra gli apparecchi che troviamo nei capannoni e le gamme LED 3F Filippi che li rimpiazzano sullo stesso punto luce. Le potenze LED sono indicative: quella giusta dipende dall'altezza di installazione, dall'illuminamento richiesto dalla EN 12464-1 per il compito visivo e dallo stato di riflettori e schermi dell'impianto attuale, che spesso rende meno di quanto dice la targa.
| Apparecchio esistente | Potenza assorbita | Sostituto LED 3F Filippi | Potenza LED indicativa | Risparmio |
|---|---|---|---|---|
| Campana a ioduri metallici 400 W, 10–14 m | ≈ 440 W con alimentatore | 3F Rio High Output, 3F LEM High Output, 3F Six | 150–200 W | −55/−65% |
| Campana al sodio alta pressione 250 W | ≈ 280 W | 3F Rio, 3F LEM, 3F Rover | 90–130 W | −55/−65% |
| Plafoniera stagna fluorescente 2×58 W T8, reattore ferromagnetico | ≈ 135 W | 3F Linda, 3F Zeta, 3F Cub | 40–60 W | −60/−70% |
| Plafoniera stagna fluorescente 2×36 W T8 | ≈ 85 W | 3F Petra, 3F Linda, 3F Zeta | 25–35 W | −60/−70% |
| Apparecchio industriale T5 4×54 W, 7–9 m | ≈ 240 W | 3F Linux L, Beta 500, Beta i3F | 100–140 W | −45/−55% |
| Beta A3F / i3F o Beta 430 fluorescente già installato | ≈ 85–135 W | Kit Retrofit Beta A3F-i3F o Retrofit Beta 430: si sostituisce solo il portacablaggio | 30–60 W | −55/−65% |
| 3F Linda o 3F Cub fluorescente già installato | ≈ 85–135 W | Kit Retrofit 3F Linda o Retrofit 3F Cub IP64: corpo e schermo restano | 30–60 W | −55/−65% |
Le potenze assorbite delle lampade a scarica e fluorescenti includono le perdite dell'alimentatore, che nei reattori ferromagnetici arrivano al 15–20%: è uno dei motivi per cui il risparmio reale del relamping è spesso maggiore di quello calcolato sulle potenze nominali. Il secondo motivo è il decadimento: una campana a ioduri a fine vita fa il 60% della luce iniziale, e l'impianto LED viene dimensionato sull'illuminamento di progetto, non su quello che l'impianto vecchio faceva ormai da anni.
Il relamping riuscito si decide nel sopralluogo, non nel catalogo. Tre gruppi di parametri che il nostro ufficio tecnico verifica prima di proporre una gamma.
Gli apparecchi industriali 3F Filippi arrivano a 40.000 lumen con ottiche dedicate alle grandi altezze — lenti in metacrilato a fascio stretto, medio o largo, riflettori — così che una campana a 12 metri venga sostituita con un apparecchio che concentra la luce dove serve e non la disperde sulle pareti. Resa cromatica CRI ≥ 80, o ≥ 90 dove si controlla il colore, temperature 4000–6500 K, tolleranza iniziale del colore SDCM 3 perché due apparecchi affiancati non si distinguano.
La regola di dimensionamento: si parte dall'illuminamento richiesto per il compito visivo, si calcola con il fattore di manutenzione e si sceglie il pacchetto lumen più vicino, non la potenza «equivalente» stampata sulle scatole dei prodotti da scaffale.
Corpi in lamiera d'acciaio verniciata a polvere o alluminio, recuperatori di flusso in alluminio a specchio o verniciato, schermi in vetro temperato, policarbonato o metacrilato a seconda dell'ambiente: urti, temperature, lavaggi. Fissaggi a sospensione, a plafone, su blindosbarra e su binario, con interassi che ricalcano quelli degli apparecchi che vengono rimossi: l'impianto elettrico resta, cambiano gli apparecchi.
Per gli apparecchi 3F Filippi già installati esistono i kit Retrofit: portacablaggi LED in acciaio zincato o alluminio che si inseriscono nel corpo esistente al posto della piastra fluorescente, con le stesse chiusure — i dispositivi «Ribloc» del Beta A3F-i3F, le clip antivandalo del 3F Cub — e nessun foro nuovo nel soffitto.
Apparecchi conformi alla EN 60598-1 e progettati per i livelli della EN 12464-1 per i luoghi di lavoro in interni; versioni con emergenza integrata secondo EN 60598-2-22 per mantenere le vie di esodo anche durante e dopo il relamping; versioni ATEX per zone con polveri o gas, IP65/IP66 e temperature da −30 a +70 °C per le linee dove il vecchio impianto era già una soluzione di compromesso.
Il relamping è anche l'occasione per rimettere a norma quello che nel tempo è cambiato: nuovi layout, nuove postazioni, illuminamenti che la vecchia disposizione non copre più.
Quattro effetti misurabili nei dodici mesi successivi all'intervento, per chi gestisce lo stabilimento e per chi ne paga le bollette.
La sostituzione di tecnologie obsolete con LED ad alta efficienza taglia i consumi dell'illuminazione del 55–70% a parità di luce; con i sensori e la regolazione della pagina sullo smart lighting si arriva oltre l'80%. Su un capannone da 5.000 m² acceso due turni, sono decine di migliaia di chilowattora l'anno.
Illuminamenti più uniformi, potenze e distribuzioni luminose scelte per ogni reparto invece dell'apparecchio unico per tutto il capannone, resa cromatica che fa vedere i colori dei materiali e dei cablaggi come sono. Molti relamping trovano l'impianto vecchio sotto i livelli di norma e lo riportano a progetto.
La lunga durata dei LED e l'affidabilità meccanica degli apparecchi industriali 3F Filippi eliminano il ciclo delle lampade da sostituire a 12 metri: niente cestelli, niente fermi di reparto per un tubo spento, niente scorte di lampade fuori produzione da rincorrere.
Migliore visibilità sulle postazioni, sulle vie di transito dei carrelli e nelle zone di carico, riduzione delle zone d'ombra fra le scaffalature, accensione istantanea alla riaccensione dopo un'interruzione — dove le lampade a scarica impiegavano minuti per tornare a regime, lasciando il reparto al buio.
In testa i quattro kit Retrofit per gli apparecchi 3F Filippi storici — Beta A3F-i3F, Beta 430, 3F Cub, 3F Linda — poi le gamme per grandi altezze, stagne e per ambienti severi che sostituiscono campane e plafoniere di qualunque marca. Nelle schede trovi pacchetti lumen, ottiche, fotometrie e i file per il calcolo.

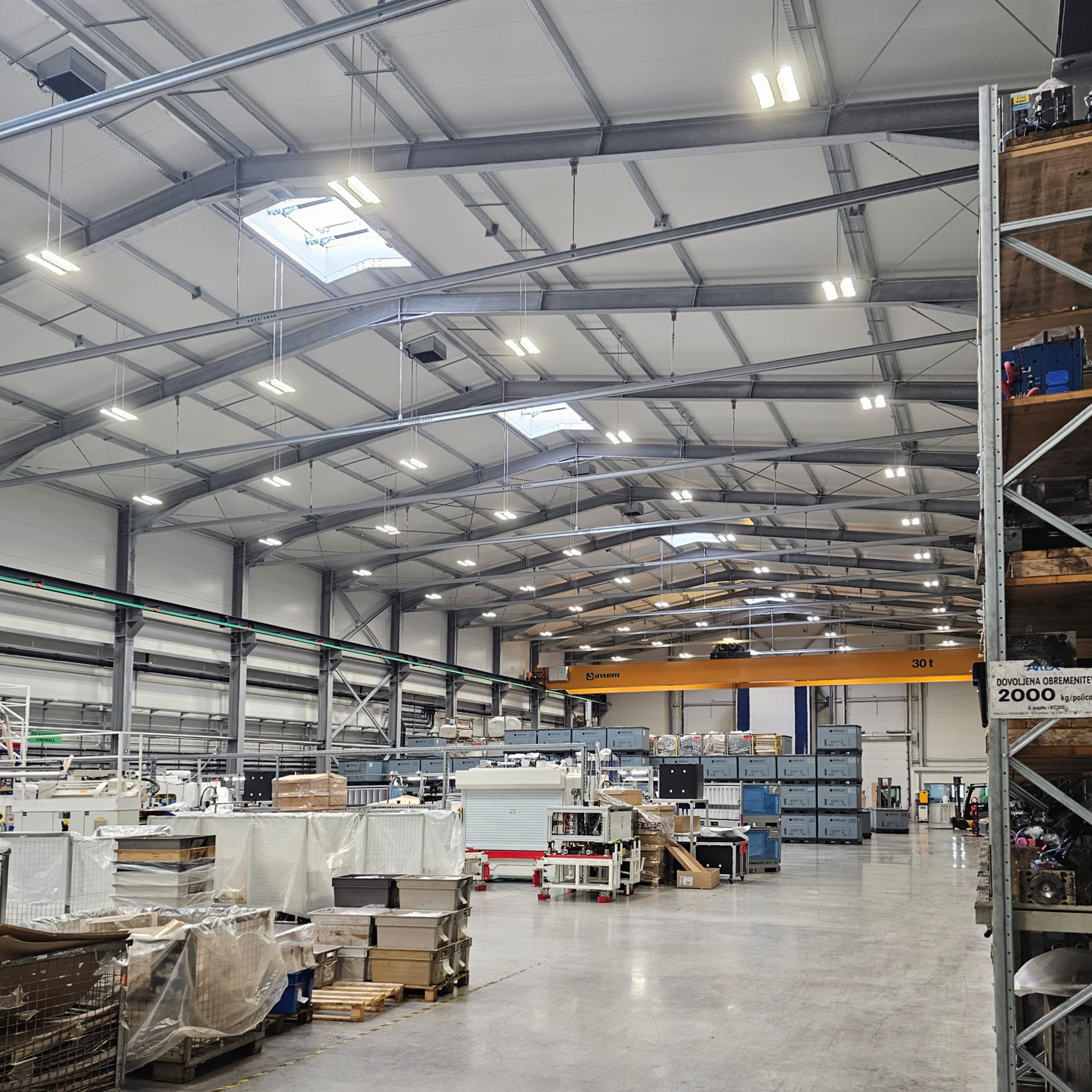

Due stabilimenti in cui l'impianto è stato rinnovato apparecchio per apparecchio, senza fermare la produzione.
Il relamping LED aumenta la qualità della luce, riduce consumi e costi di manutenzione e migliora la sicurezza operativa, garantendo un ritorno dell'investimento in tempi brevi. In pratica: dalla prima bolletta successiva all'intervento i consumi dell'illuminazione scendono del 55–70%, i reparti tornano agli illuminamenti di progetto, e il piano di sostituzione delle lampade — con cestelli, fermi e scorte — sparisce per anni. Il ritorno tipico è fra due e tre anni, meno con gli incentivi.
Sì. Gli apparecchi 3F Filippi sono progettati per retrofit semplici e diretti: il nuovo si installa sugli stessi punti luce del vecchio, con fissaggi a sospensione, a plafone, su blindosbarra o su binario e interassi compatibili, riducendo tempi e costi di installazione e il fermo impianto. Linee, quadri e comandi restano; se si vuole aggiungere il controllo, le versioni wireless lo fanno senza cavi bus. Per gli apparecchi 3F già installati esistono i kit Retrofit, che sostituiscono il solo portacablaggio.
Prima del relamping è importante analizzare l'impianto esistente, le altezze di installazione, i livelli di illuminamento richiesti dalle normative — la EN 12464-1 per il compito visivo di ogni reparto — e le condizioni ambientali: polveri, umidità, temperature, agenti chimici, urti. Questa valutazione consente di scegliere gli apparecchi LED 3F Filippi più idonei per prestazioni, sicurezza e massima efficienza energetica. Nel sopralluogo misuriamo gli illuminamenti attuali, verifichiamo lo stato dei fissaggi e delle linee e produciamo un calcolo illuminotecnico con il confronto dei consumi.

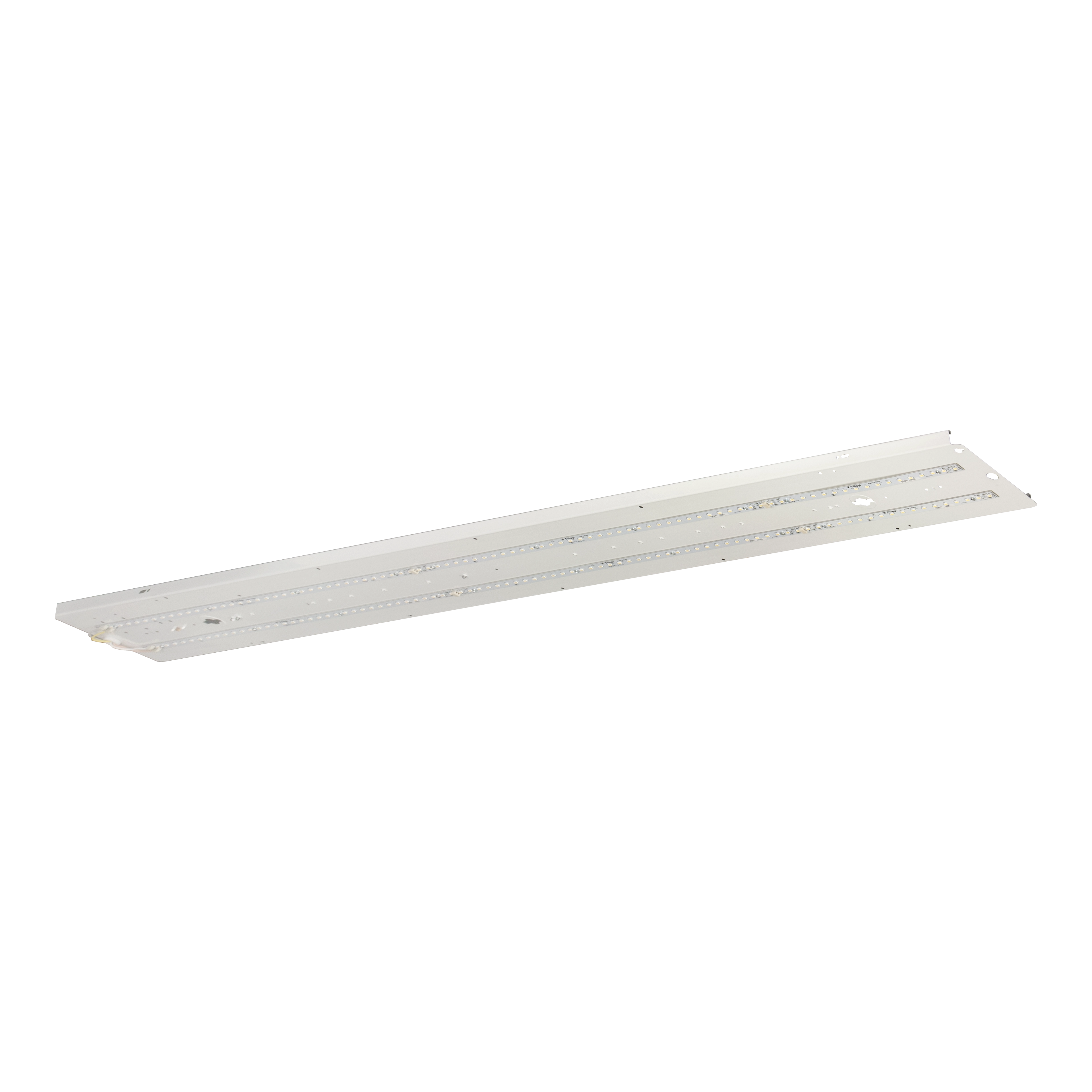

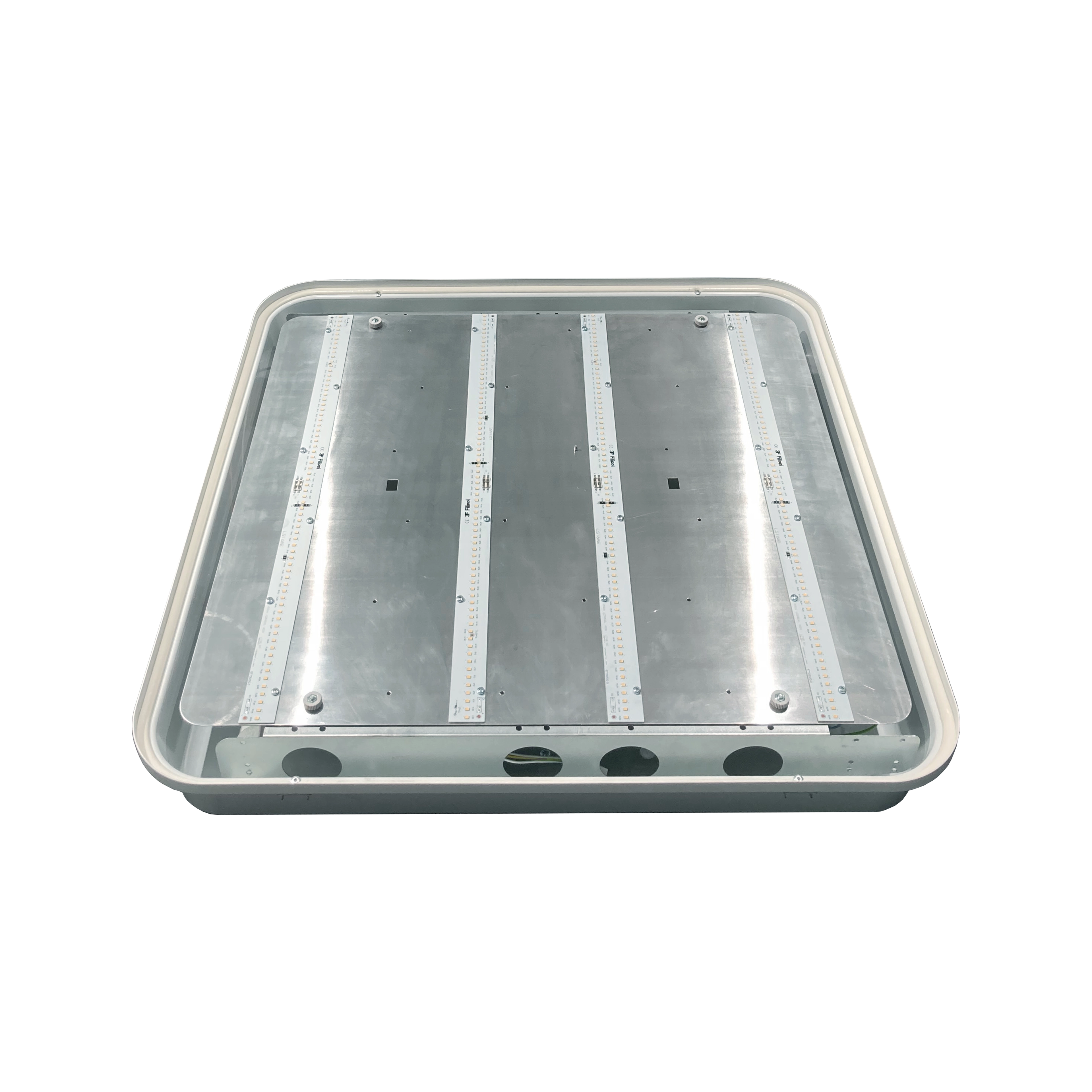

Sono portacablaggi LED progettati per entrare nel corpo di quattro famiglie storiche di apparecchi 3F Filippi ancora molto diffuse nei capannoni: Retrofit Beta A3F-i3F e Retrofit Beta 430 (elemento portacablaggio in acciaio zincato, con lenti in metacrilato), Retrofit 3F Linda (riflettore portacablaggio in acciaio zincato a caldo, verniciato bianco) e Retrofit 3F Cub IP64 (portacablaggio in alluminio con clip di chiusura antivandalo). Si smonta la piastra fluorescente, si inserisce il kit, si richiude con gli stessi dispositivi: corpo, schermo e fissaggio al soffitto restano. Convengono quando i corpi sono in buono stato e si vuole un intervento veloce, con meno materiale da smaltire; dove i corpi sono ammalorati o l'illuminamento va rivisto, conviene l'apparecchio nuovo.
In genere sì, con strumenti che cambiano nel tempo e per paese. In Italia i certificati bianchi (TEE) riconoscono il risparmio energetico misurato, i crediti d'imposta per i beni strumentali hanno incluso le installazioni interconnesse, e regioni e camere di commercio pubblicano bandi per l'efficienza energetica delle PMI; in altri paesi europei esistono schemi analoghi. Ciò che tutti richiedono è una documentazione del risparmio: il nostro ufficio tecnico fornisce il calcolo prima/dopo e le schede tecniche necessarie, la verifica di ammissibilità va fatta con il proprio consulente o con una ESCo.
L'illuminazione di emergenza non può avere interruzioni: si procede per zone, mantenendo attiva quella esistente finché la nuova — apparecchi con kit di emergenza integrato secondo EN 60598-2-22 o apparecchi dedicati — non è collaudata. Nelle zone classificate ATEX si sostituisce con apparecchi certificati per la stessa zona e categoria (gas o polveri), come le versioni ATEX di 3F Linda e 3F Tank, e l'intervento va pianificato con il responsabile della sicurezza del sito. Il piano di relamping che prepariamo indica per ogni zona sequenza, apparecchi e vincoli di continuità.
Inviaci la planimetria, l'elenco degli apparecchi installati con le potenze e le ore di accensione: il nostro ufficio tecnico prepara il calcolo illuminotecnico, la tabella delle equivalenze e il confronto dei consumi con il tempo di ritorno. Senza impegno.
